CST微波工作室网格剖分设置详解
录入：edatop.com 点击：

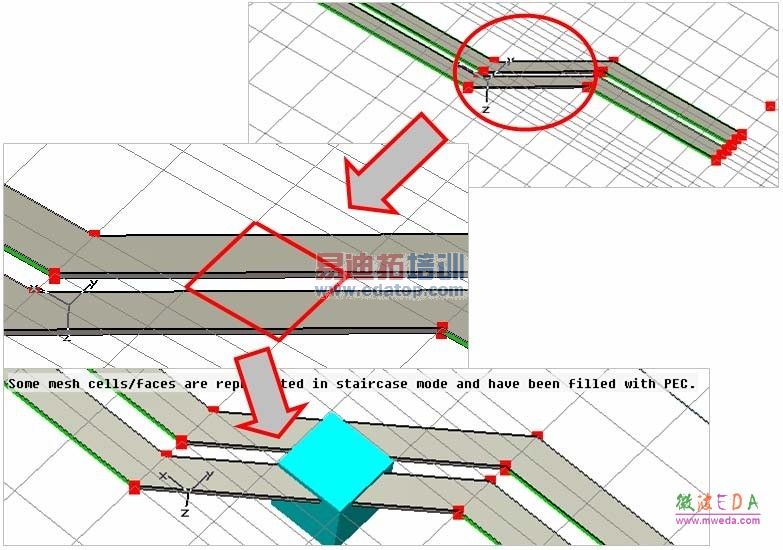

若一个网格中含有5 layers(Air / PEC / Air / PEC / Air) ，则该网格将完全被PEC填充，并导致短路。此时就可增大全局网格属性对话框中的Lines per wavelength 或是Lower mesh limit 来加密网格或是设置局部加密

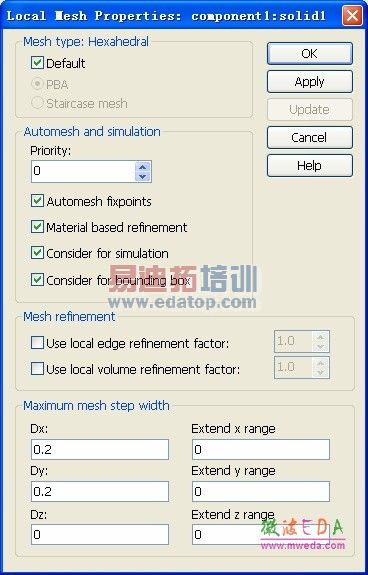

如果全局网格不能完成去除短路的话，则可以通过网格的局部加密来进行设置。选中该物体，右键Local Mesh Properties...打开局部加密对话框。

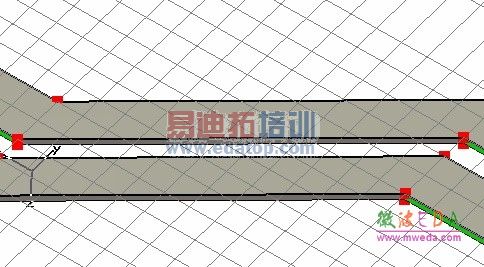

如此加密即可避免短路，从而顺利进行仿真。以上这种短路现象是由于网格无法分辨精细结构所造成的。我们 通常将此称为CC短路现象（Critical cell）。
