CST微波工作室的激励信号的定义和查看
录入：edatop.com 点击：

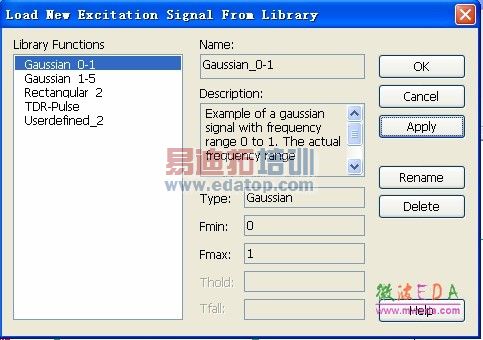

在下图的信号库对话框中选择需要的激励信号后，点击Apply 按钮即可完成信号的加载，在以后的仿真中，可以从求解器对话框中加载该信号对结构进行激励。
2) 自定义激励信号
如果信号库中的信号都不能符合仿真要求，您还可以自己定义需要的激励信号。

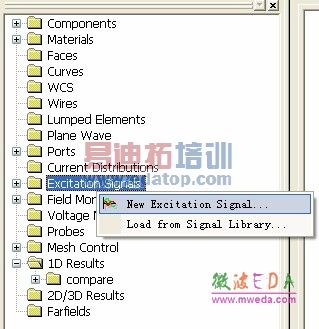

完成结构建模，并设置好仿真频率等仿真参数后，在导航树的 Excitation Signals 上点击右键选择右键菜单中的 New Excitation Signal......

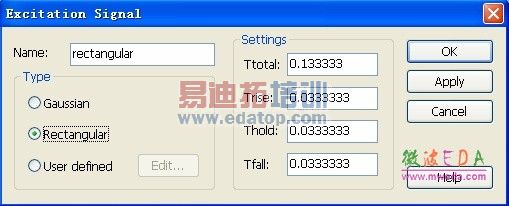

在打开的Excitation Signal 对话框中选择Gaussian 选项即可通过设定频率范围Fmin 和 Fmx 来定义高斯脉冲信 号，选择Rectangular 选项即可通过指定信号的上升（Trise）、下降（Tfall）、保持（Thold）以及总激励时间 （Ttotal）来定义矩形脉冲信号，并可以在Name 栏中为定义的激励信号指定一个您喜欢的名字，这里我们定义一个矩形脉冲，并将名字命名为rectangular。

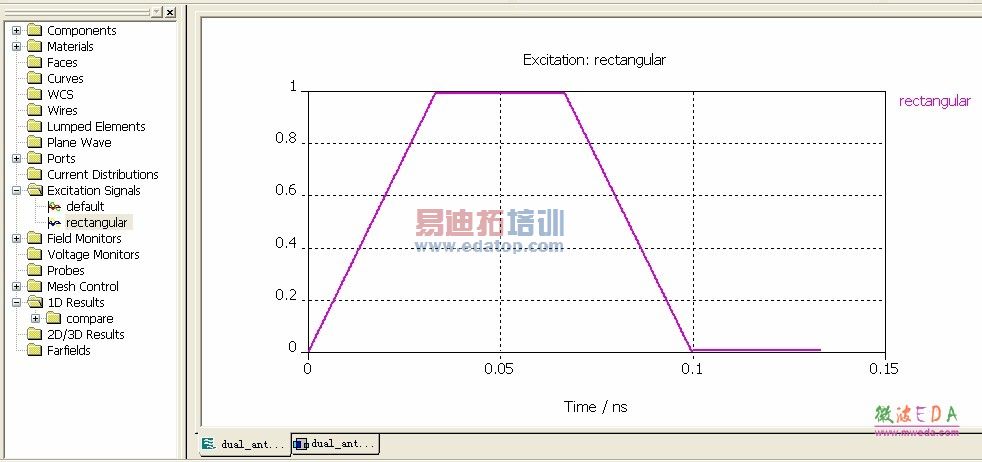

完成激励信号的设置后，点击OK 按钮关闭对话框，即可在导航树中打开 Excitation Signals 文件夹，选择 rectangular选项查看添加的激励信号。

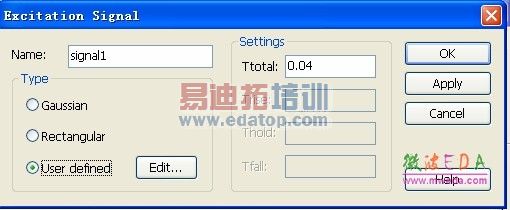

选择 User defined选项，将激活 Edit.....。点击该按钮即进入VBA编辑器。
