CST微波工作室查看VSWR结果
录入：edatop.com 点击：
多端口同时激励情况下，不可以直接使用 Results > S-Parameter Calculations > Calculate VSWR，需要在后处理模板进行操作以获得VSWR。下面举例说明：

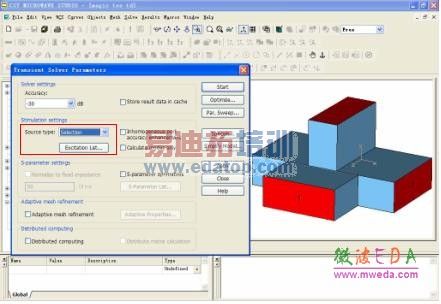

1) 仍然是该魔 T 结构，选择 Source type 为 Selection，并点击 Excitation List…。

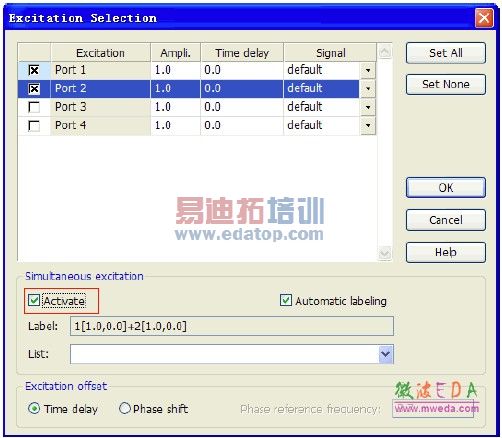

2) 在弹出的 Excitation Selection窗口中，设置为 Port 1和 Port 2同时激励，并点击 activate。

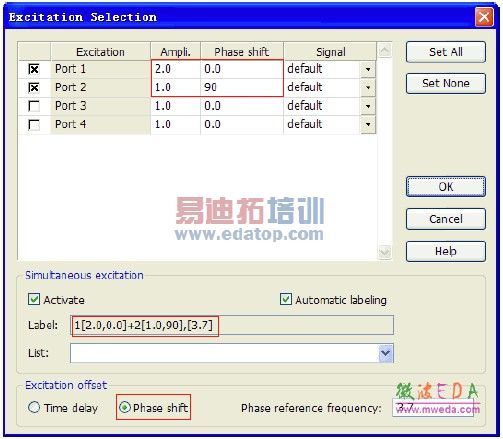

3) 您可以点击Phase shift，设置一定的相移。如图所示，激活Phase shift 后，我们在Port 2 处设置了90 度的相移，并设置Port 1 的幅度为2 倍。图示Label框中 1[2.0,0.0]+2[1.0,90],[3.7]指代意义为：在 Port 1 处以2 倍幅 度，0 度相移（3.7GHz）的激励信号；在Port 2 处以1 倍幅度，90 度相移（3.7GHz）的激励信号同时激励。 其中1[2.0,0.0]意义为端口编号[幅度倍数，相移]。
4) 设置完成后，点击 OK，然后运行时域求解器进行仿真求解。

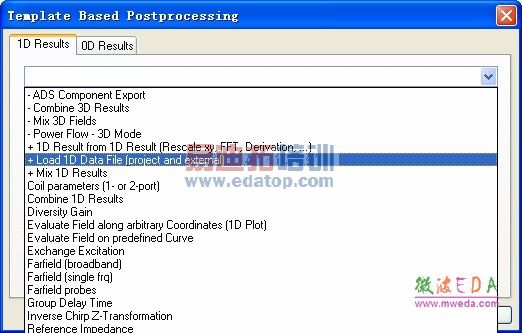

5) 求解完成后，打开后处理模板，选择1D Results，在下拉菜单中选择+Load 1D Data File (project and external)
