CST微波工作室查看VSWR结果
录入：edatop.com 点击：
单端口激励情况下，可以直接通过CST 自带宏命令获取VSWR；多端口同时激励情况下，需要通过在后处理 模板进行设置得到VSWR。下面对这两种情况分别举例说明。
1) 如图所示为魔T 结构，设置为端口1 激励。求解后得到S 参量结果。

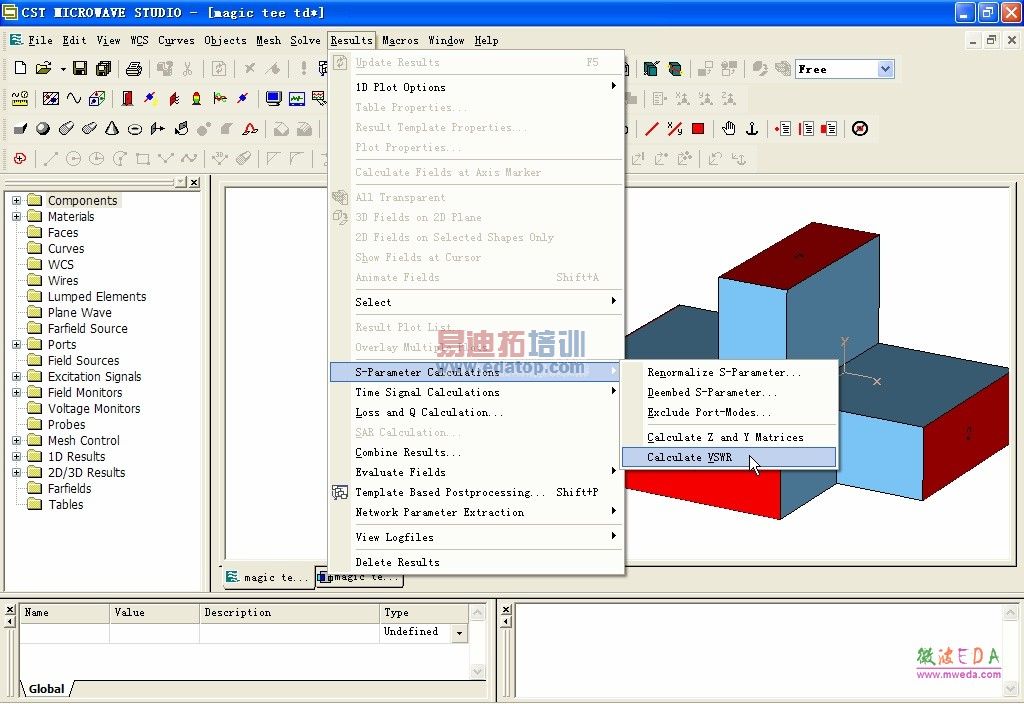

2) 在主菜单中，打开 Results > S-Parameter Calculations > Calculate VSWR

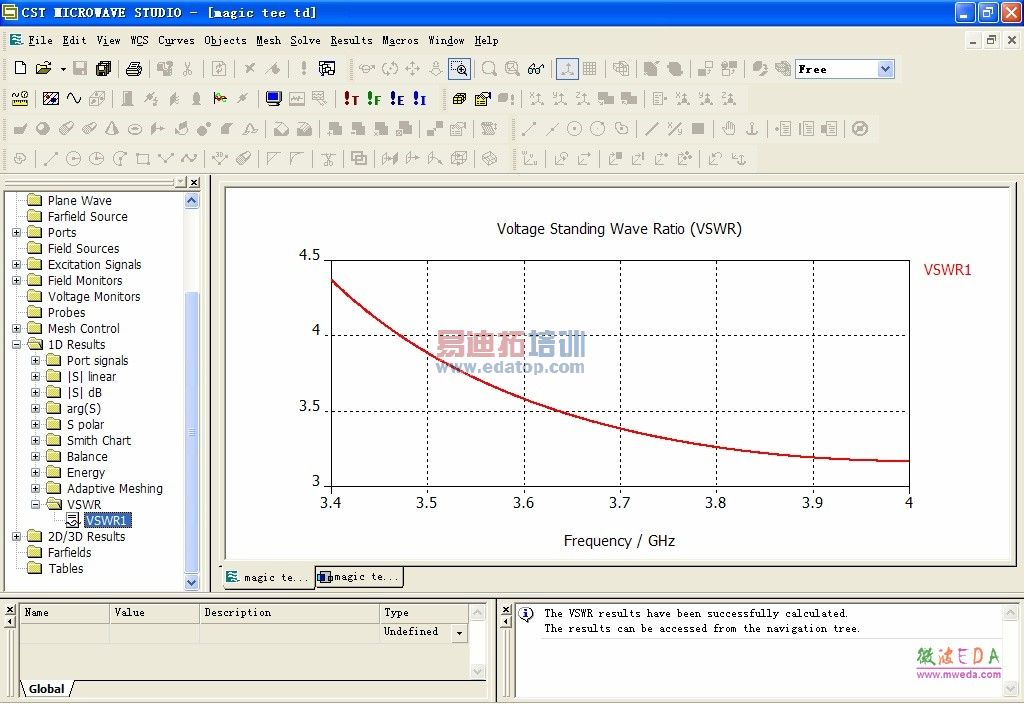

3) 在导航树中，按照 1D Results > VSWR > VSWR1路径即可查看VSWR。
