cst看模式激励系数同轴馈线怎么加馈电？
录入：edatop.com 点击：

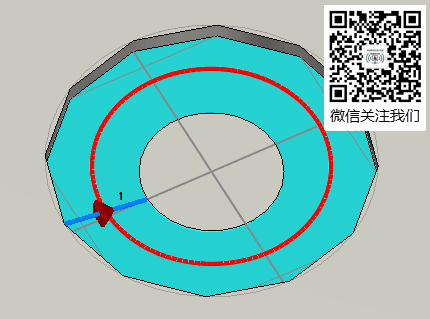

波端口无法进行模式分析，选中边沿在同轴的内外环加上离散端口跑出来的s11与文献相符，但是模式激励系数不对。

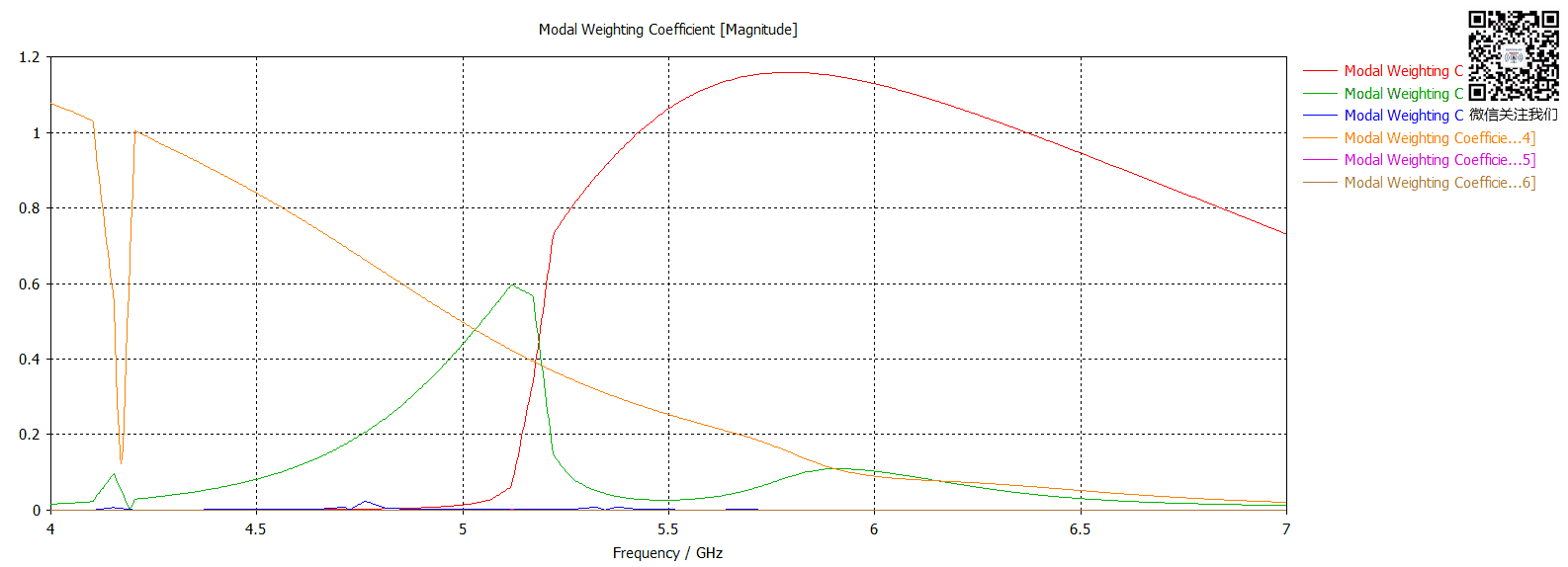

为了避免地板干扰天线辐射贴片的模式把地板设置为了电边界，但是同轴馈线的馈源在地板上，我就把地板设置了厚度，比馈芯高一些，选中两个圆边让离散端口斜着下去。s11是对的，激励系数有毛刺，与文献不符合。
