关于在CST中如何看某个参数随S参数变化的曲线结果
录入：edatop.com 点击：
在2016版本后的CST中，看某个参数随S参数变化的曲线结果的这个功能被整合到了 后处理模板当中的General 1D result中。
具体解决办法：
0.建模仿真，得到某个变量下的多条Frequency-Sparameter曲线
1.打开后处理模板中的general 1D result下的 0D or 1D ...
2.选择下图中的0D中的y at Given x（相当于把仿真结果的Frequency-Sparameter曲线中的频率，即横坐标确定，本例用的5.6GHz，因为建模时已默认GHz单位，所以只需要输入5.6），纵坐标再选择Sparameter的某个项就可以了。

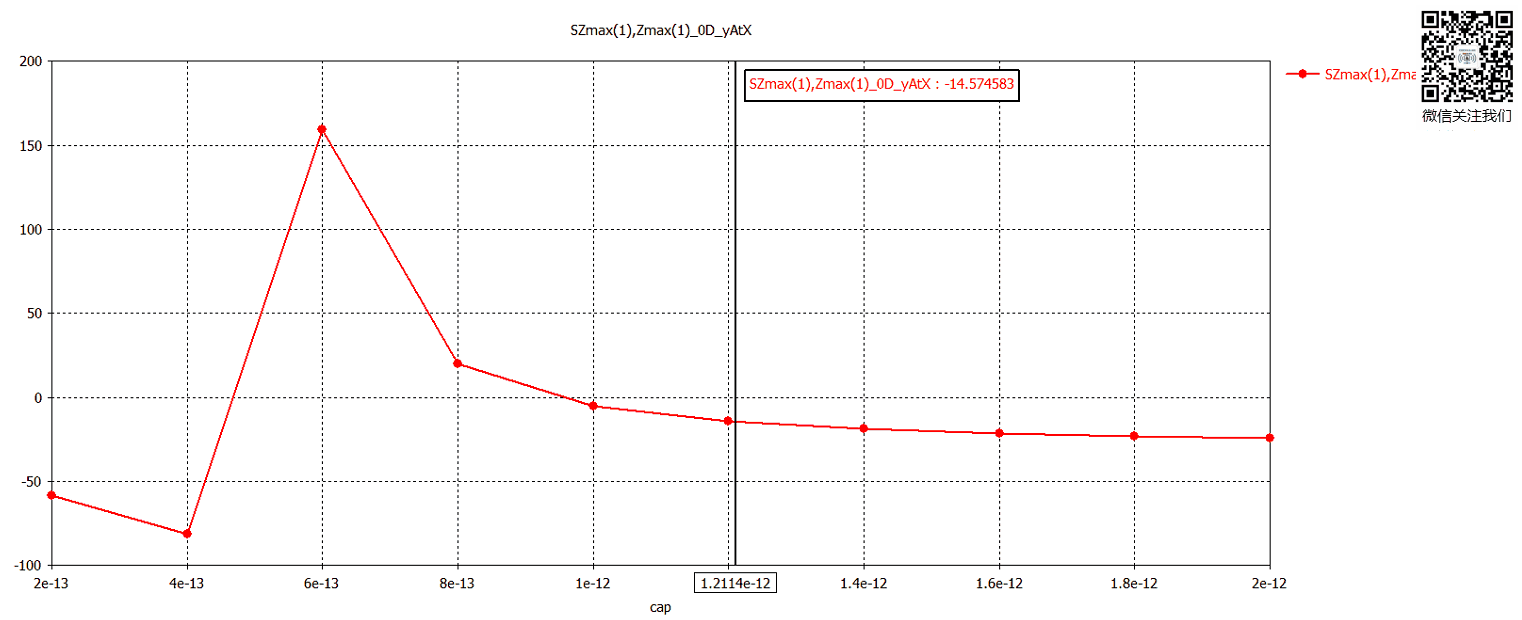

3.结果
具体解决办法：
0.建模仿真，得到某个变量下的多条Frequency-Sparameter曲线
1.打开后处理模板中的general 1D result下的 0D or 1D ...
2.选择下图中的0D中的y at Given x（相当于把仿真结果的Frequency-Sparameter曲线中的频率，即横坐标确定，本例用的5.6GHz，因为建模时已默认GHz单位，所以只需要输入5.6），纵坐标再选择Sparameter的某个项就可以了。
3.结果
感谢大佬
感谢大佬
