CST中波端口自动匹配的端口阻抗值与共面波导的特征阻抗值相差较大
录入:edatop.com 点击:

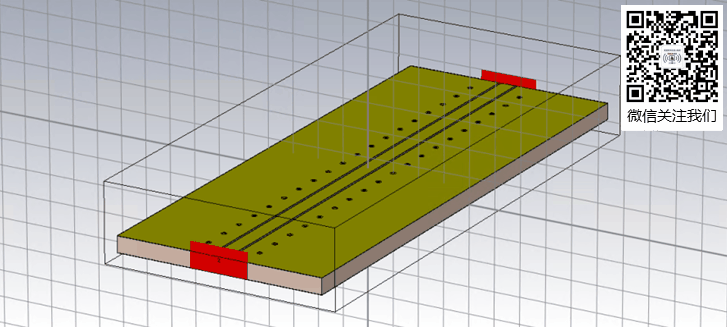

CST中仿真一段共面波导如图:

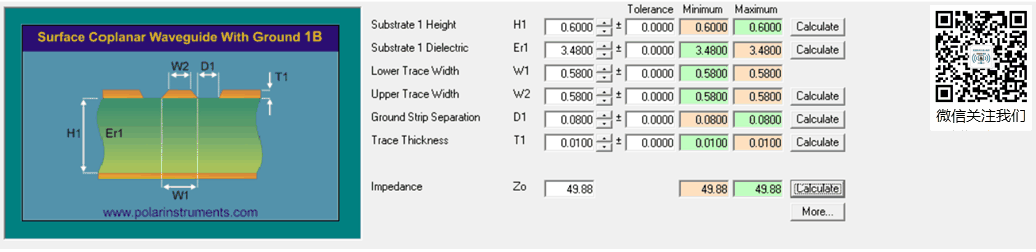

尺寸根据微带线设计软件设计,为:
边界情况设置为:

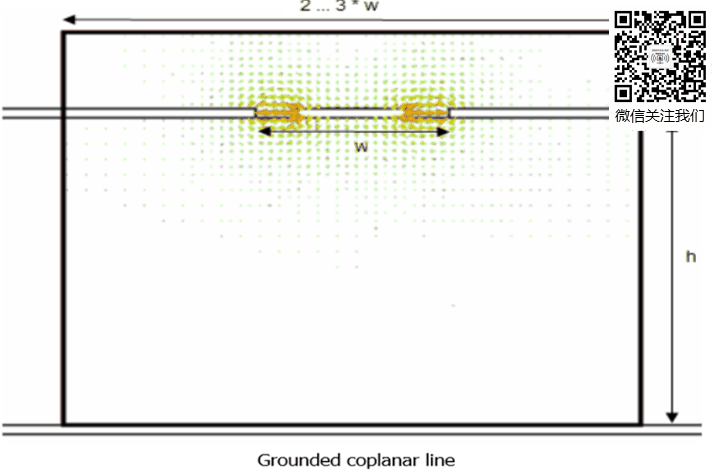

端口大小按照帮助文件设置为:
W为0.74mm,端口宽为2.22mm,高0.6mm+0.37mm=0.97mm
仿真频率为:0-20GHz

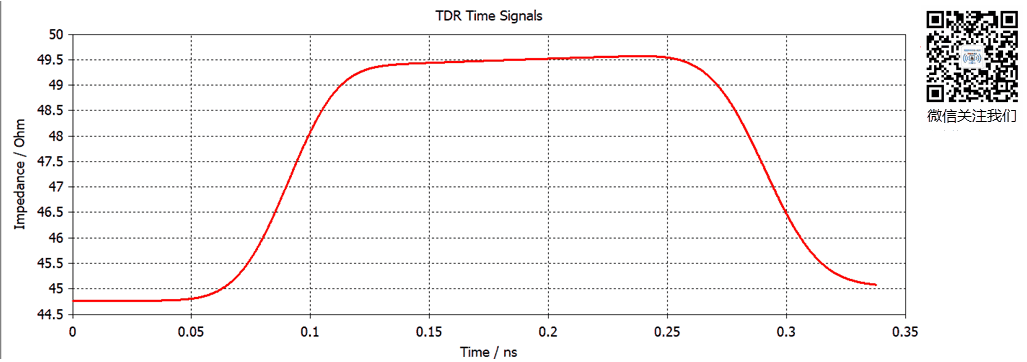

TDR结果:
端口信息:
明显是CST波端口自动匹配共面波导的阻抗有偏差,为44.7欧。
尺寸根据微带线设计软件设计,为:
边界情况设置为:
端口大小按照帮助文件设置为:
W为0.74mm,端口宽为2.22mm,高0.6mm+0.37mm=0.97mm
仿真频率为:0-20GHz
TDR结果:
端口信息:
明显是CST波端口自动匹配共面波导的阻抗有偏差,为44.7欧。
各位大神,有没有知道为什么会出现这种情况,或者我建模操作错在什么地方了?
如果没看错的话,你用的阻抗计算公式是接地共面波导,你仿真的是共面波导
仿真与计算的都是接地共面波导呀
改动一下网格试试?网格如果太大对结果有影响 的
