怎样提高波导高通滤波器的带外抑制？
录入：edatop.com 点击：

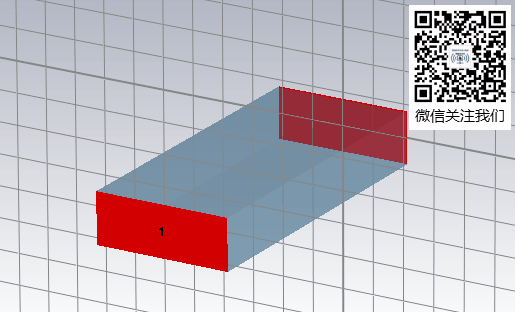

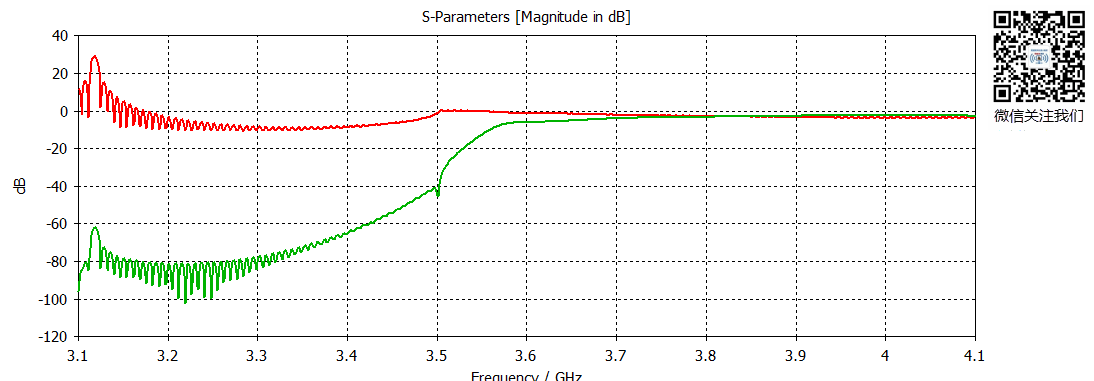

小弟最近用CSt在做一个波导形式的滤波器，通带范围@3.555GHZ—3.955GHZ，驻波1.4，损耗1dB；
带外抑制 >40dB @ 3.5—3.54GHZ；
>50dB @ 3.3—3.48GHZ。
现在带外抑制不知道怎么实现?求大神开导。
带外抑制 >40dB @ 3.5—3.54GHZ；
>50dB @ 3.3—3.48GHZ。
现在带外抑制不知道怎么实现?求大神开导。
增加交叉耦合，>40dB @ 3.5—3.54GHZ；这个指标不好做啊

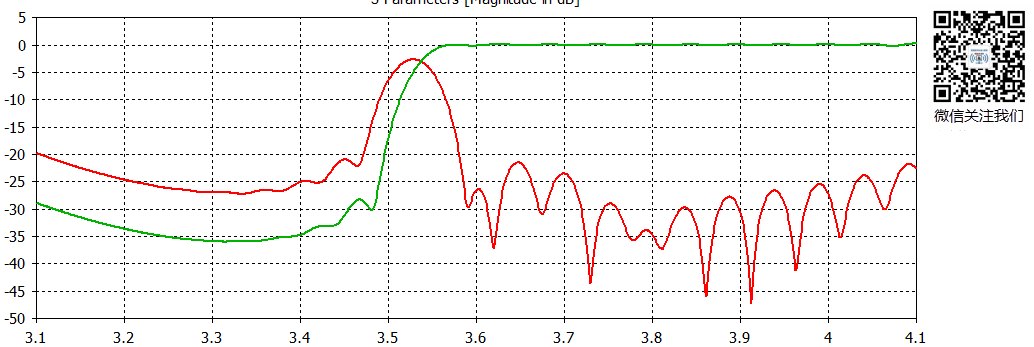

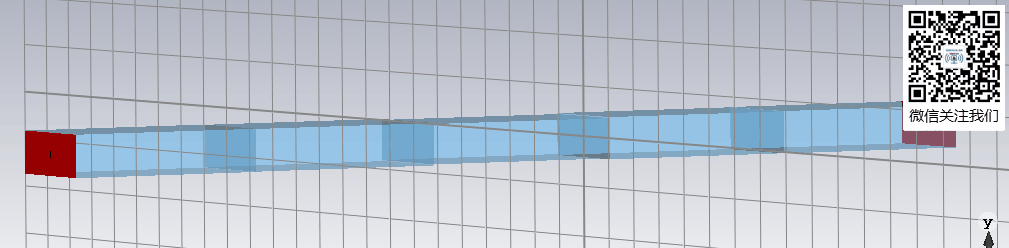

请问，波导的交叉耦合怎么实现?我搞不出传输零点哪。我用了多级滤波的方式，完全杯水车薪
请问各位大神，设计波导滤波器有没有类似于设计同轴腔体滤波器的couplefile那种小软件?

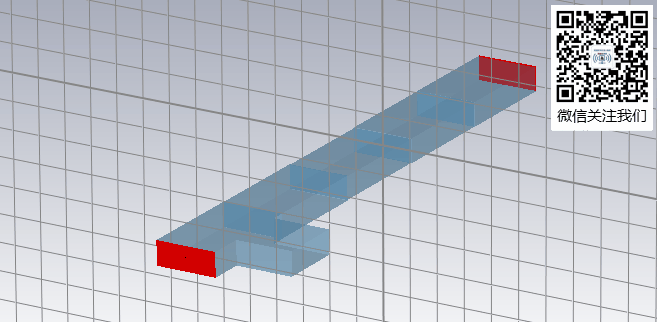

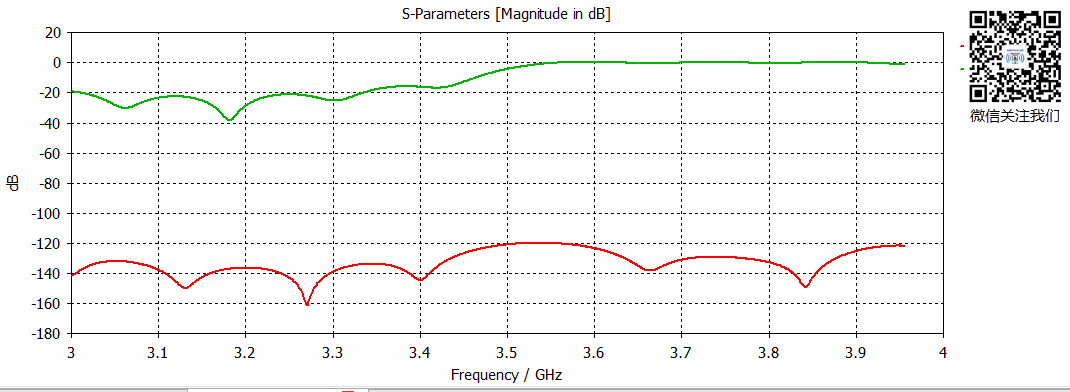

我加了一个这样的结构，抑制倒是改善了一些，但是回波又翘起来了。唉，心累啊。请问有么有大神有啥意见?
