CST多端口仿真

录入:edatop.com     点击:

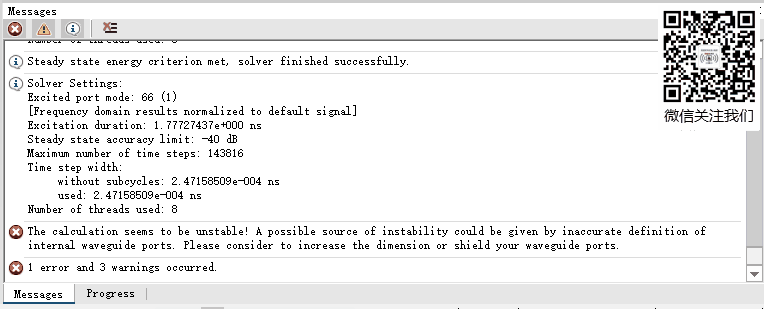

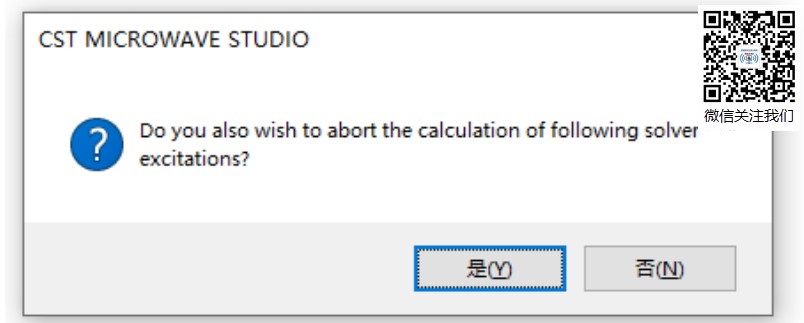

用CST仿真多端口模型,设置的是依次对每个端口进行计算,但每次计算到第三或者第四个端口时就会弹出第一张图的窗口,点击“是”或者“否”都会报错,第二张图,请问各位大佬知道这是什么原因吗?每个端口是单独创建的




这应该不是多端口的问题,而是你有几个波端口设置不好,比如端口朝传播方向,没有3个网格距离区域是尺寸恒定的

好像是端口宽度的问题,增加了宽度

小编,借楼请问下怎么通过参数扫描实现改变天线的位置对同一目标进行不同位置的照射呢?我想实现下CST丛书18的算例35,但天线的位置坐标不知道怎么加进参数列表里,不然在在参数扫描时选不了参数变量

你可以试试把相对坐标系平移的距离设置为变量,然后在相对坐标系下建天线,改变平移变量值的时候天线的位置应该会变,我没试过,只是个人的感觉,你可以试试

增加端口模型的尺寸看看。

是增加设置的波端口面的尺寸吗?

是不是模式设置错了

多端口是什么?

阵列仿真,设置多个端口


增加Z方向的尺寸试试。

好的,谢谢
