CST微波工作室学习笔记—2.工作界面

这是学习李明洋老师《CST微波工作室入门与详解》视频培训课程期间的学习笔记，记录我的CST微波工作室的学习过程。

CST微波工作室工作界面组成

• 工具栏和操作命令列表、导航树（Navigation Tree）、绘图/建模窗口、参数列表窗口、信息窗口/进程窗口、状态栏

• 通过 View > Window > Windows 命令，可以显示/隐藏相应窗口（打勾为显示窗口）

1.导航树（Navigation Tree）

• 通过导航树可以访问创建的结构模型、设置的激励信息、查看最后的仿真分析结果
• Components——创建的模型列表
• Materials——模型材料列表
• Ports——端口设置
• Excitation Signals——激励信号
• Field Monitors——设置的场监视器
• 1D Result——S参数、VSWR等一维仿真分析结果
• 2D/3D Results——电场/磁场/表面电流分析结果
• Farfields——天线远场方向图或其他远场分析结果

2.绘图/建模窗口

• 创建、更改、显示设计模型的区域

3.参数列表窗口

• 用于显示、编辑当前设计中定义的变量参数，及其对应的初值

4.信息窗口/进程窗口

• 信息窗口用于显示交互信息，如警告、错误和分析完成等信息
• 进程窗口是在运行仿真分析时，显示分析进度

5.状态栏

• 显示当前工程中的一些通用设置，以及改变建模窗口模型视图常用操作的快捷按钮
• 点击可以更改相应设置
• Raster——栅格的大小
• tetrahedron——四面体网络
• Normal——背景材料（这里默认是Normal）
• mm——长度单位
• GHz——频率单位
• ns——时间单位
• Kelvin——温度单位

6.操作命令列表

1.File——新建、打开、保存、关闭等命令

2.Home——与设计相关的一些常用的命令

• Units——设置工程设计中的单位
• Simulation Project——创建仿真工程
• Setup Solver——选择求解器的类型（积分、时域、频域）
• Start Simulation——开始仿真按钮
• Optimizer——选择优化设计
• Par. Sweep——设置参数
• Logfile——打开相应的操作记录文件
• Mesh View——显示和关闭网格
• Global Properies——网格属性设置
• Edit——属性和历史记录的相关设置
• Macros——宏命令的相关操作

3.Modeling——与建模相关的操作命令

• Import——把第三方所创建好的模型导入CST微波工作室
• Export——把CST微波工作室创建好的模型导出保存为其他软件可以使用的文件/模型
• Background——设置背景材料
• Material Liberay——打开设计材料库
• New/Edit——新建或者编辑一种材料
• shapes——创建基本固体模型
• Tools——对已创建的基本模型进行变换和布尔运算的操作
• CurVes——创建线段、曲线的操作
• Picks——选择物体和物体表面等操作
• Edit——相关编辑的操作
• WCS——设置当前工作坐标系的操作

4.Simulation——仿真分析操作命令

• Settings——此目录下包括Frequency、Background、Boundaries，用来设置频率范围、背景材料、边界条件
• Sources and Loads——在此目录下是用来设置激励和负载（前面3个设置激励，后一个设置负载）
• Monitors——此目录下用来设置场监视器
• Solver——此目录下是求解器的相关设置
• Picks——选择物体、物体表面等操作
• Mesh——设置网格等相关操作
• Check——检查用户所建立的3维模型是否有重合部分

5.Post Processing——数据后处理的相关操作

• Exchange——导入和导出相关分析结果
• Signal Post-Processing——S参数的相关分析结果
• 2D/3D Field Post-Processing——查看Q值、二维或三维场的数据后处理结果
• Tools——编辑和设置数据后处理的分析结果板
• Manage Results——查看数据后处理的一些参数

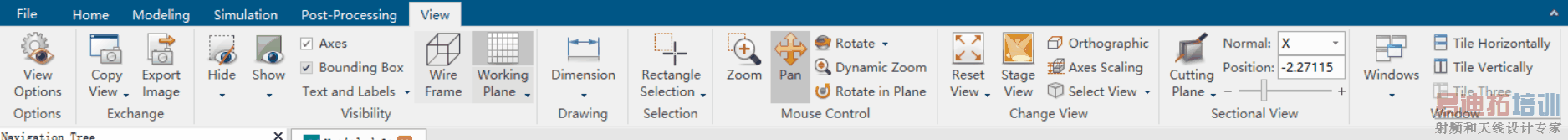

6.View——操作视图的相关操作命令

• View Opinions——对于操作视图相关参数设置
• Exchange——包括Export，是将当前的视图保存为图片的格式
• Visibility——Hide和Show用于显示和隐藏建模窗口中的设计模型，Working plane用于设置相关的工作平面
• Selection——选择操作
• Mouse Control——此目录下包括放大、移动、缩小等操作
• Change View——改变绘图和建模窗口显示的操作
• Sectional View——显示模型的切面图
• Window——显示和隐藏工作界面的子窗口
