CST微波工作室学习笔记—3.T型波导分析1

这是学习李明洋老师《CST微波工作室入门与详解》视频培训课程期间的学习笔记，记录我的CST微波工作室的学习过程。

- T型波导模型结构尺寸如图所示：(in-英寸)

- 需要分析的结果：

• 分析频率范围：8 ~ 12GHz
• 该频带内，从波导前侧端口传输到左右两侧端口的信号大小(S参数)
• 10GHz频点处，波导内部的场分布

下面进行实际操作进行分析：(*￣0￣)

1.新建一个Project：(这里我使用的是创建微波工作室的快捷方式，也可点击New Template进行创建并设置参数，参数后面可以在工作界面改)

2.新建后保存工程，文件名为Tee（可自行修改）：

也可修改设置默认的保存位置，File > Options > Preferences > General settings：

3.设置工作环境

1. 点击 Units 设置单位：


2. Problem Type 中选择 High Frequency ：


3. 设置背景材料：（设为 PEC —理想导体）


4. 设置工作平面的栅格大小：

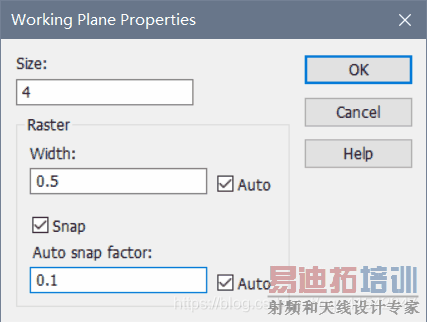

   这里波导的大小为 4 英寸，所以工作平面总大小 Size 设置为 4 英寸，Width 是每个栅格的宽度设为0.5英寸：

   在状态栏可以查看刚刚设置好的一些参数：
