CST微波工作室学习笔记—4.T型波导分析2

6.设置条件

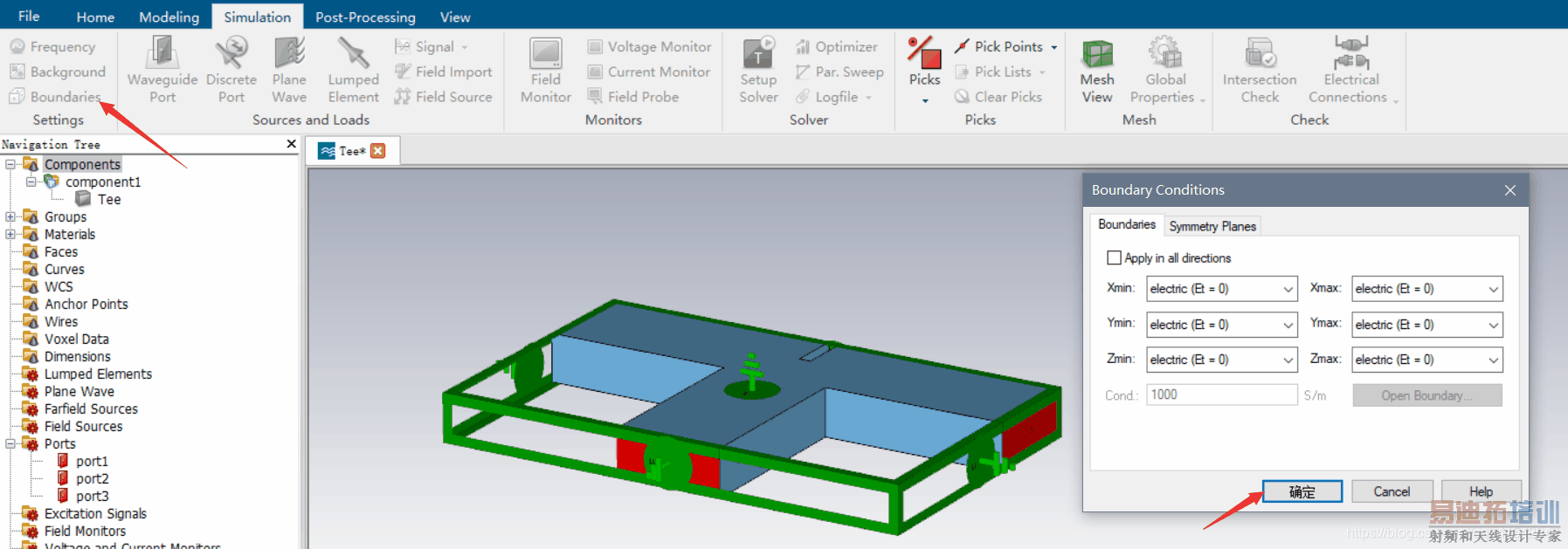

1. 设置边界条件：在 Simulation 下的 Boundaries 中设置(电场的切向分量都为0)

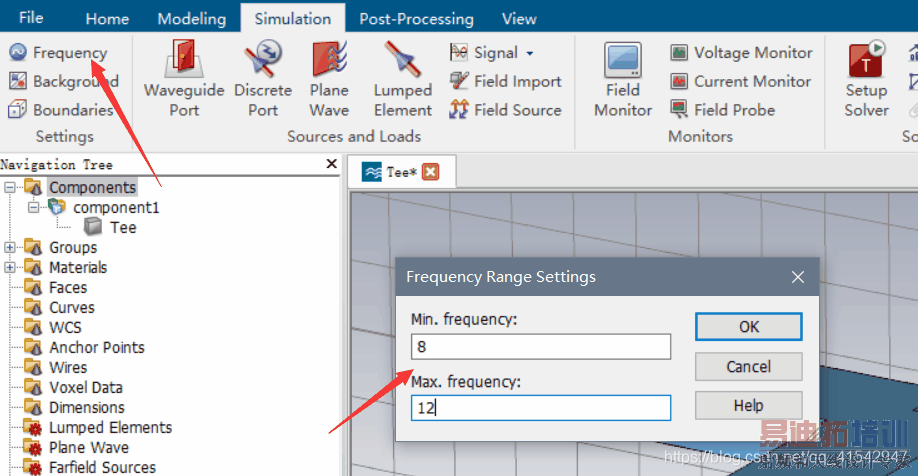

2. 设置仿真分析的频域：在 Simulation 下的 Frequency中设置(前面设置工作环境时单位为GHz，因此这里填数字即可)

3. 定义场监视器(观察10GHz频点处，波导内部场的分布)，点击 Field Monitor 进行设置，点击 Apply 在导航树中的 Field Monitor 就会显示一个监视器，后点击 Cancel 而不是 OK

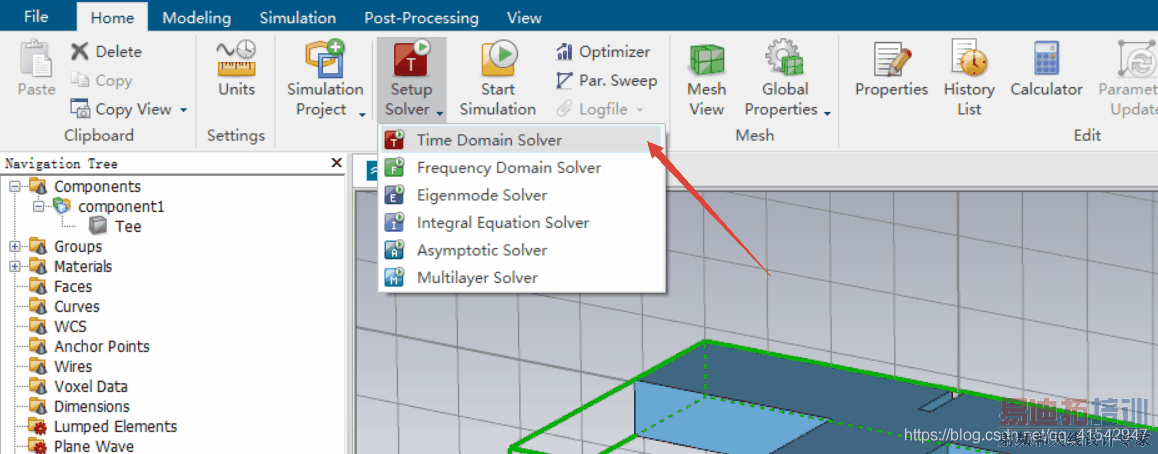

4. 选择仿真器类型，这里选择时域仿真器


7.启动仿真

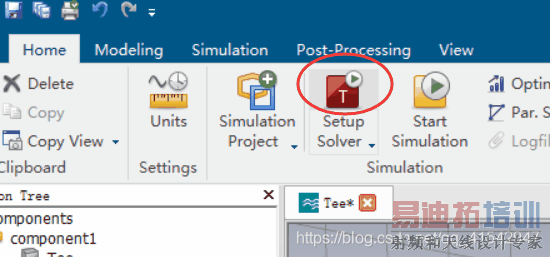

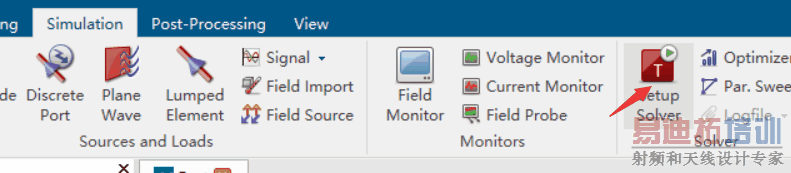

1. 在 Home 下点击 Setup Solver 或者 在Simulation 下点击也可以

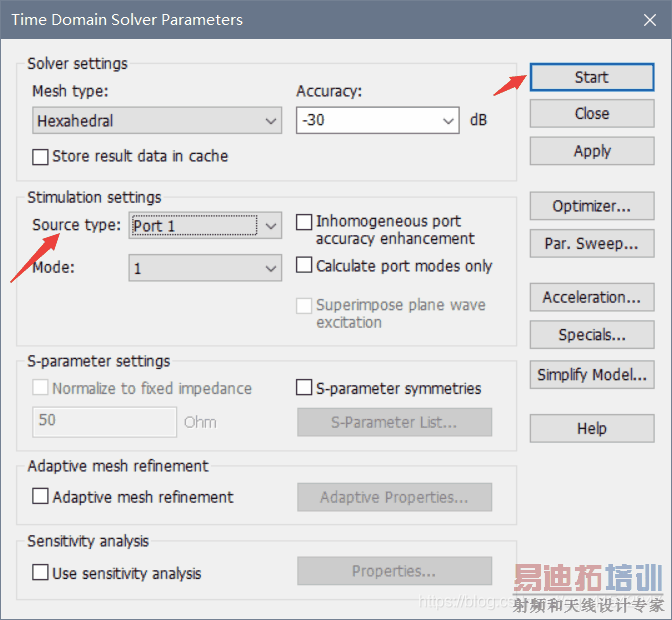

2. 时域求解器的参数设置，激励源设置为从 Port1 输入，后点击 Start 开始仿真



8.仿真分析结果查看

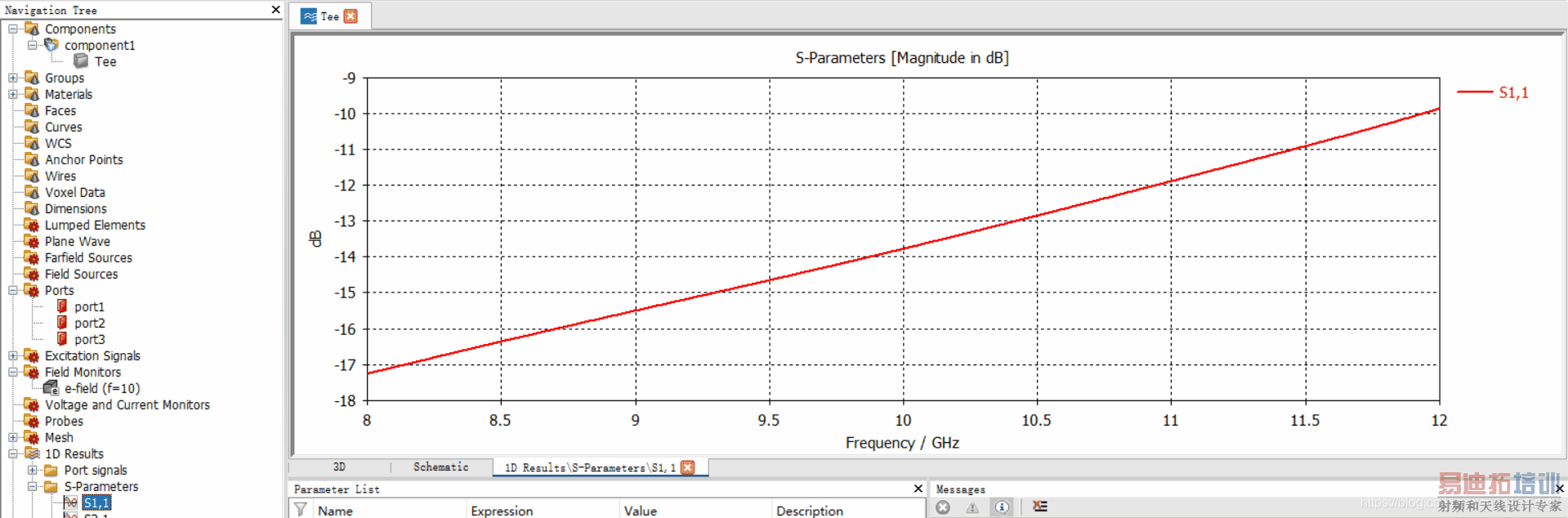

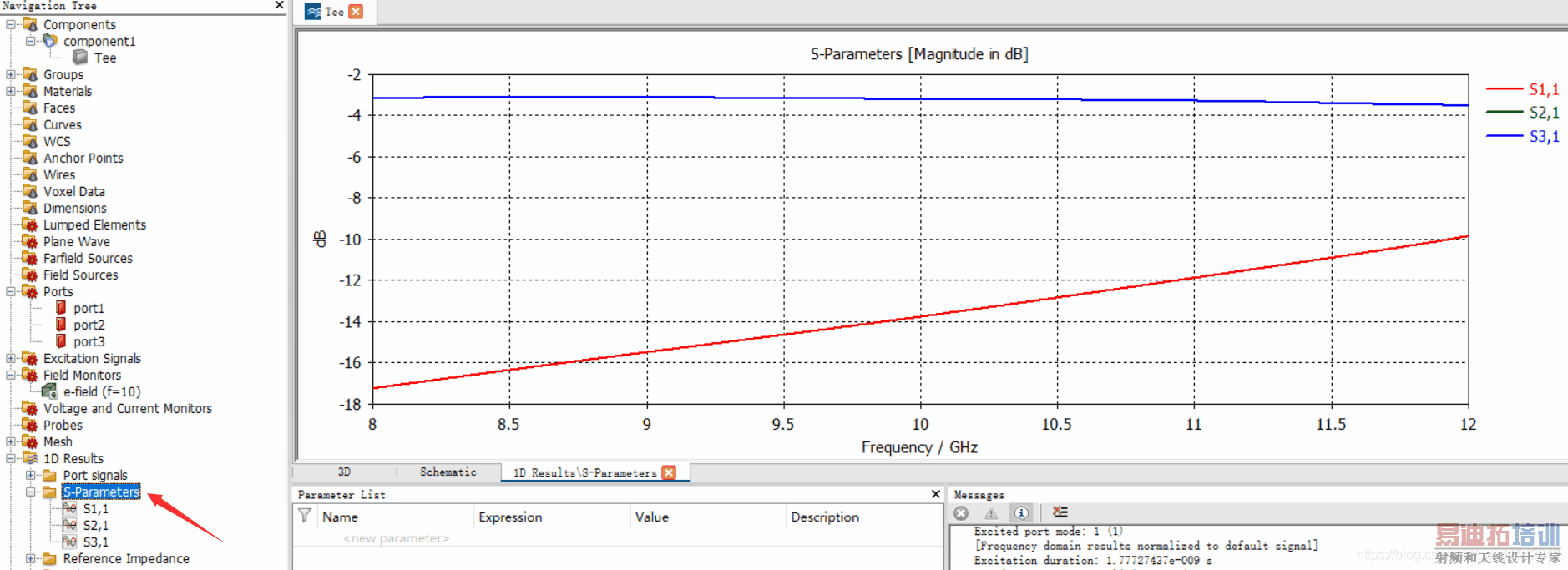

1. 查看 S 参数，在导航树中 1D Results > S-Parameters 中选择（选中文件夹查看3个端口，选中下方其中一个为单独查看）

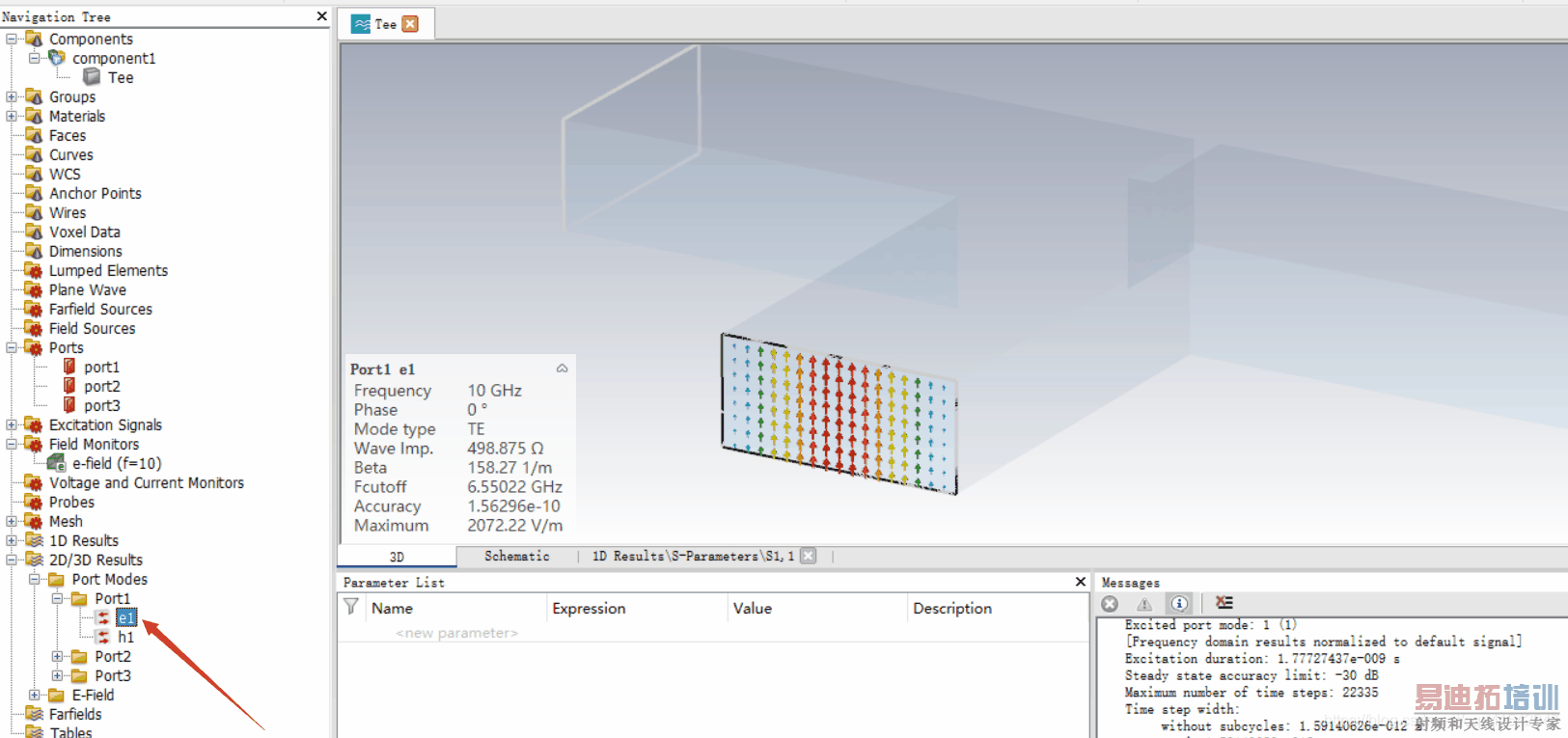

2. 查看波导端口场的分布，在导航树中 2D/3D Results > Port Modes > Port1 > e1/h1 ：

3. 查看波导内部场的分布，在导航树中 2D/3D Results > E-Field > e-field(f=10)[1]：

4. 查看波导内部场分布的动态分布，右键点击 e-field(f=10)[1] > Animate Fields ，关闭动态在点击一次

设计流程总结：

1. 新建一个CST微波工作室
2. 设置工作环境参数（默认单位、工作平面、背景材料）
3. 结构建模
4. 设置波导端口
5. 设置条件（频域条件 、边界条件）
6. 设置求解器（时域、频域等求解器），分析频域
7. 预设场监视器（频率）
8. 设置端口激励
9. 运行仿真分析
10. 查看分析结果
