CST微波工作室学习笔记—5.设计建模基本操作2

这是本人学习李明洋老师《CST微波工作室入门与详解》视频培训课程期间的学习笔记，记录我的CST微波工作室的学习过程。

6.模型的显示方式

1. 模型的颜色更改，在导航树的 Components 选中一个模型，这里选择 Brick_2，查看他的材质，这里为Vacuum(真空)

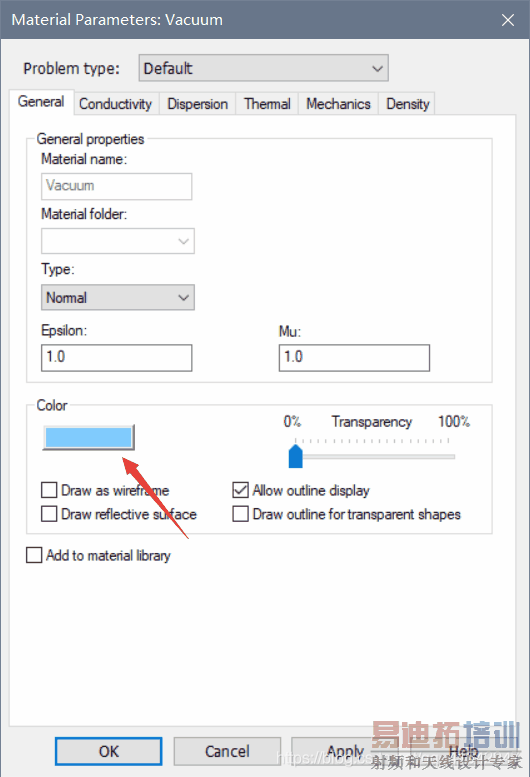

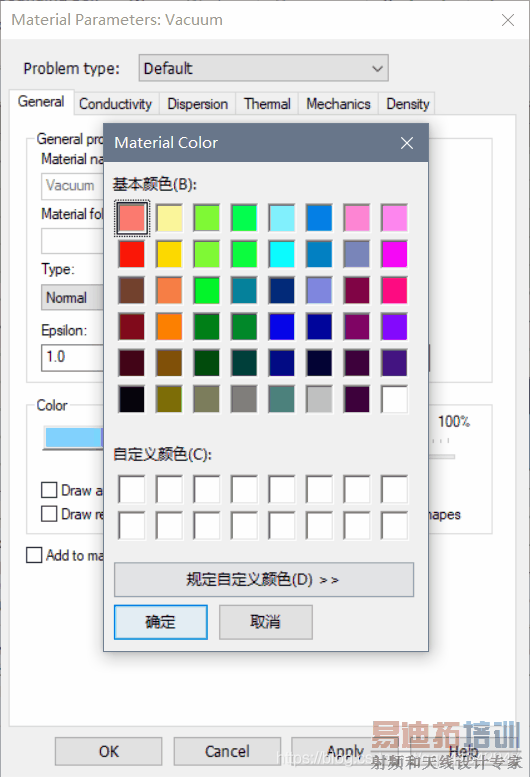

   在 Materials 中选中材质 Vacuum，双击鼠标左键进入到属性的设置，在 Color 下点击颜色进行更改


2. 更改模型的透明度，同样在刚刚打开的参数设置窗口

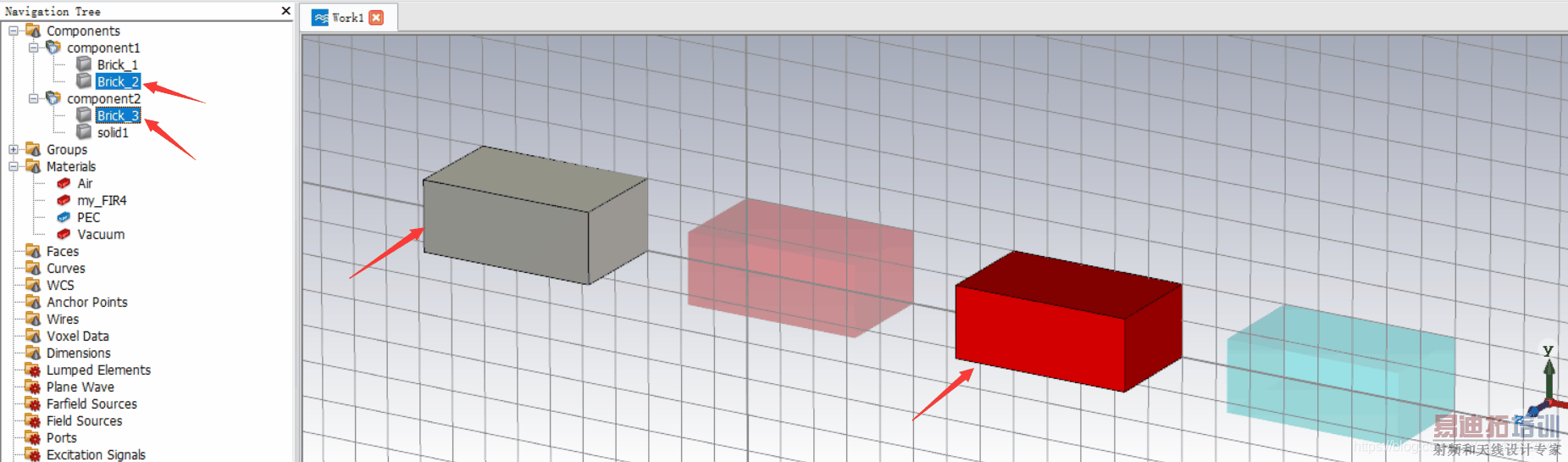

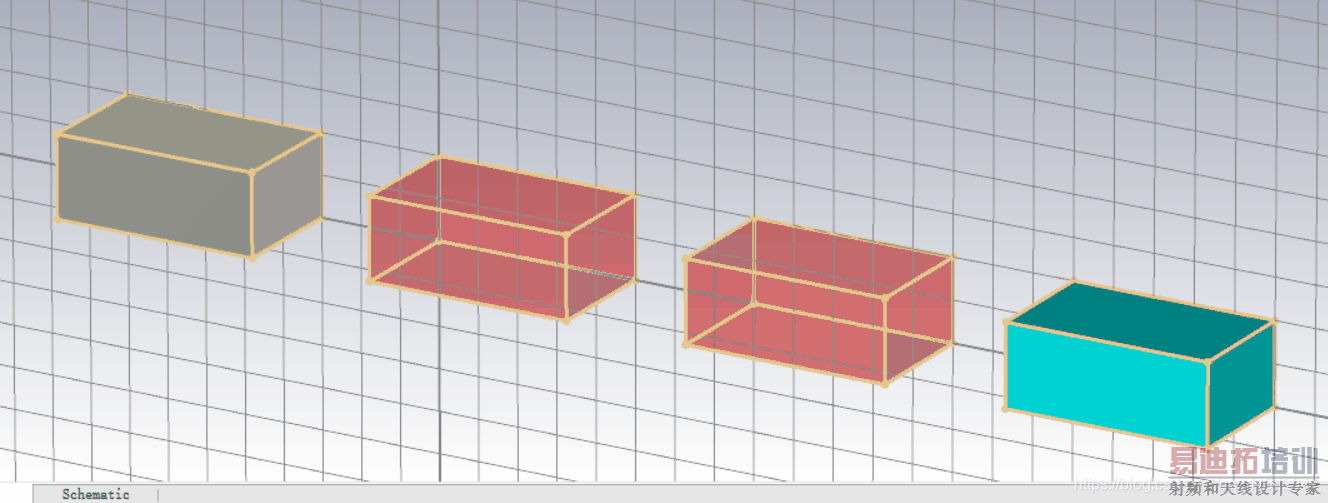

   通过对比发现材质为 Vacuum 的模型颜色发生变化(变红色)，且透明度和其他两个有所不同

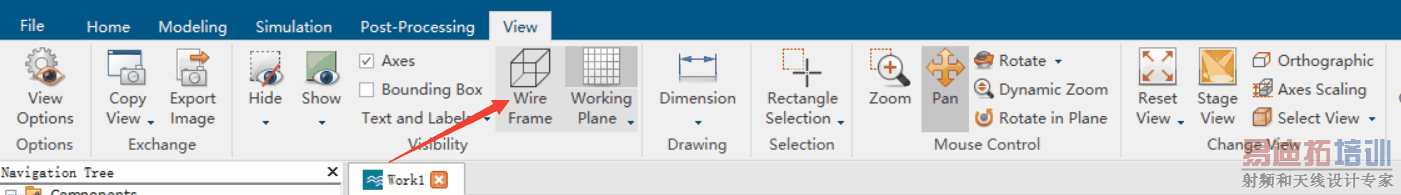

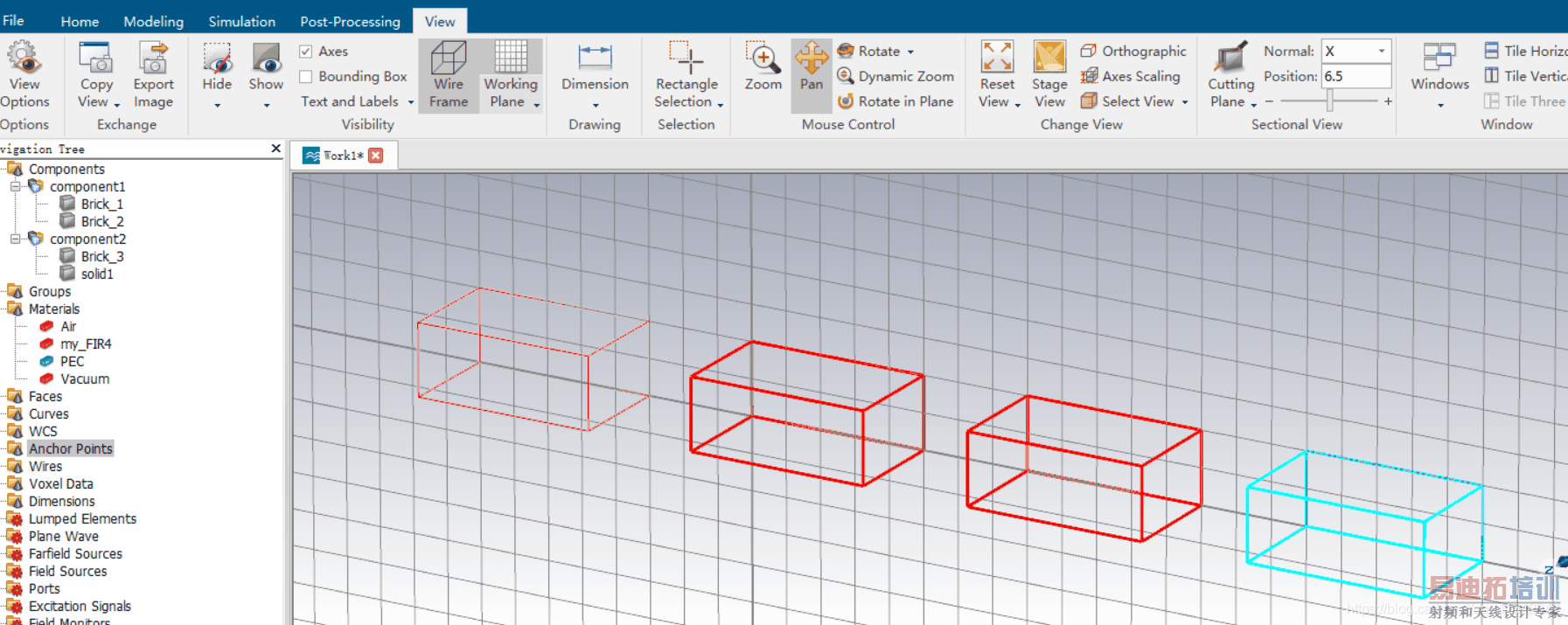

3. 只显示模型的框架，便于更好的观察模型结构，通过 View > Wire Frame 可以进行模型框架显示和实体显示



7.选择操作

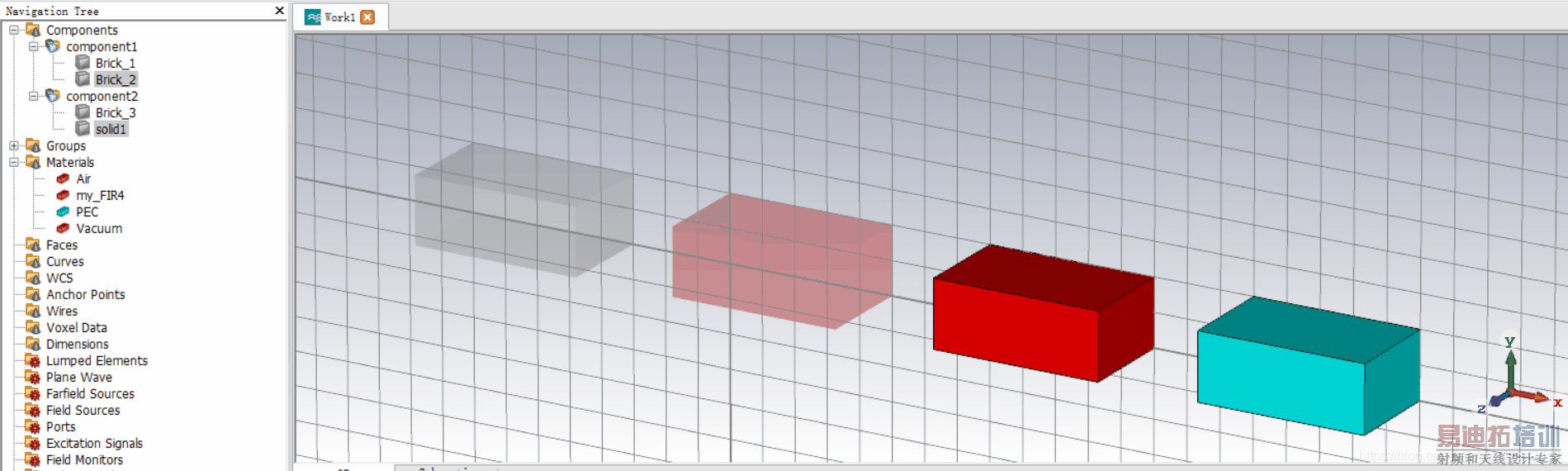

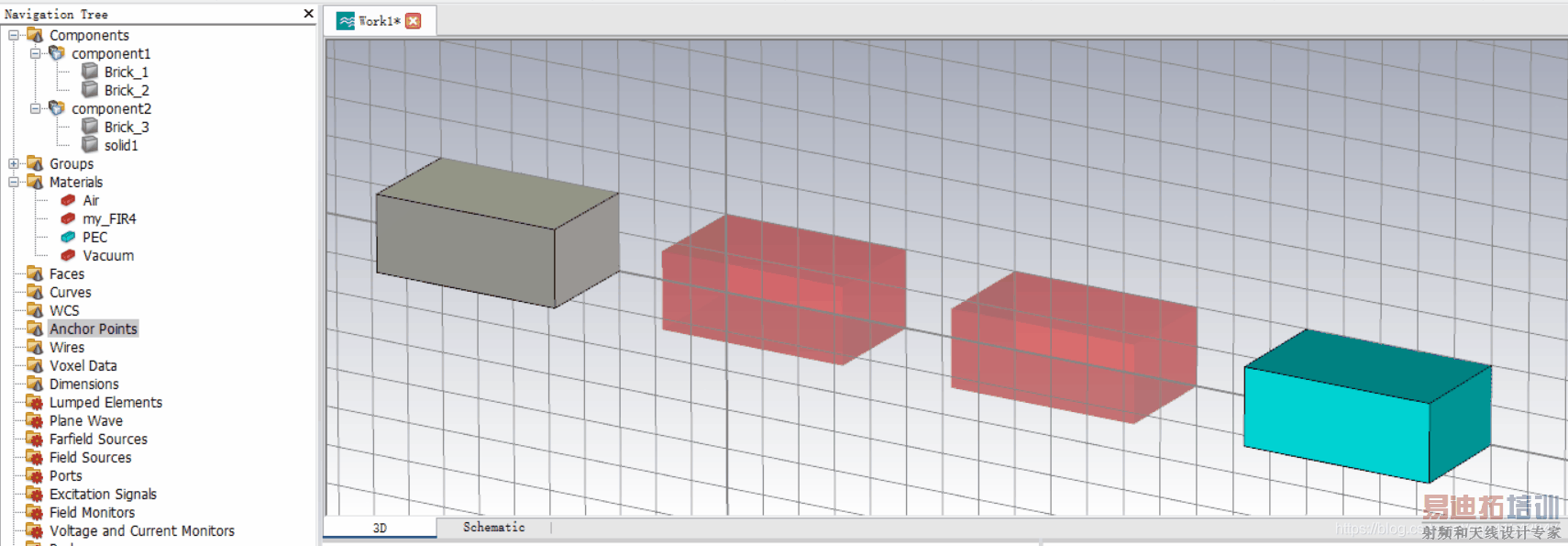

1. 在导航树下的 Components 选择模型名称来选中模型，没有被选中的模型会被虚化

2. 通过按住 Ctrl 键点击模型名称可以选中多个模型

3. 可以通过双击鼠标左键选择绘图平面的模型也可选中，按住 Ctrl 键在双击鼠标左键可以依次选择多个模型

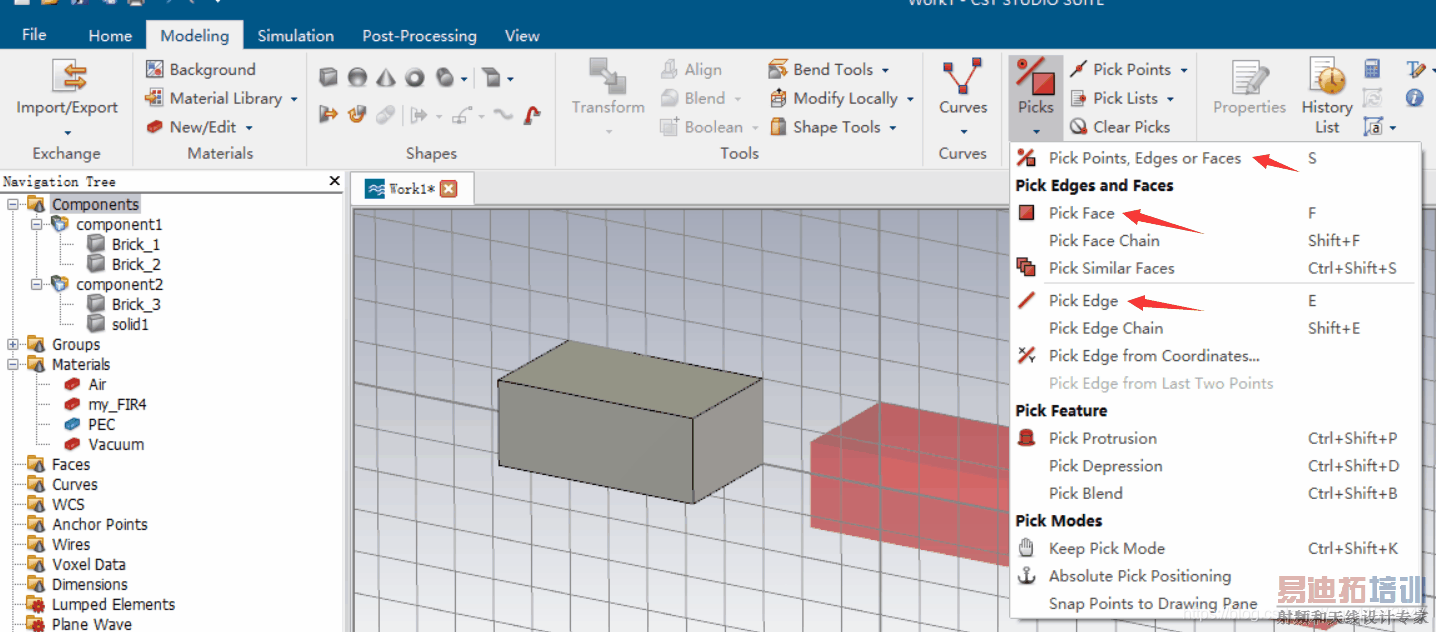

4. 选择模型的某一个平面或棱边或者是某一点，在 Modeling 菜单下选择 Picks 分别有3个选择

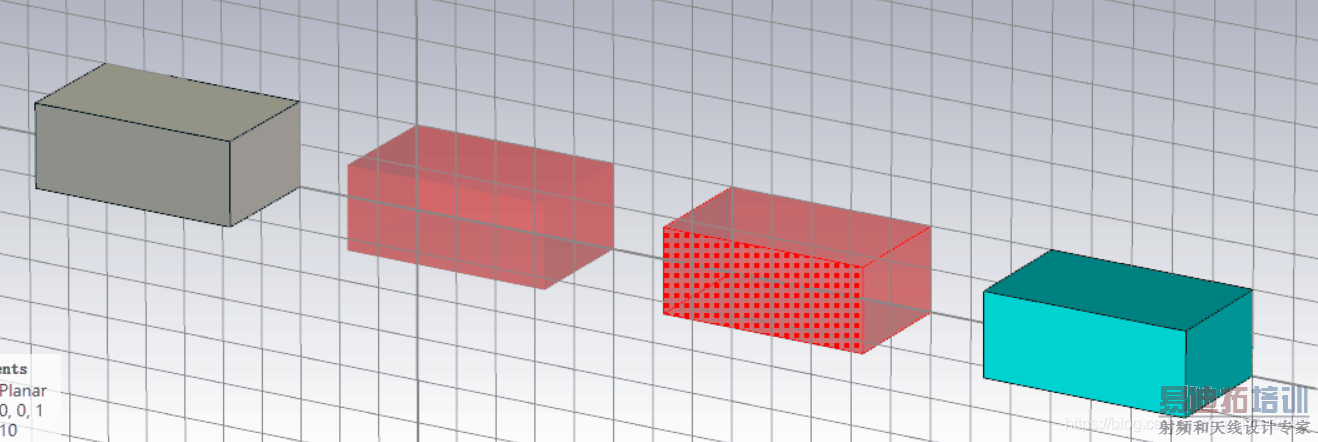

   Pick Points, Edges or Faces 是既可以选择面也可以选择线也可以选择点，比如选择一个面时，鼠标点击要选择的表面，确定是这个面无误时双击鼠标左键即可选中，即为那个出现许多小点点的表面，同理点和线相同操作

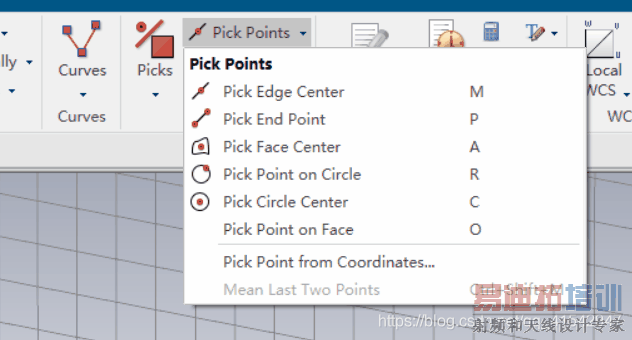

   Pick Face 和 Pick Edge 只能选择面或者棱边，不能自动识别切换面还是棱边，Pick Points 命令下是选择点，分别是棱边的中点、棱边的端点、表面的中点等，这里不一一演示

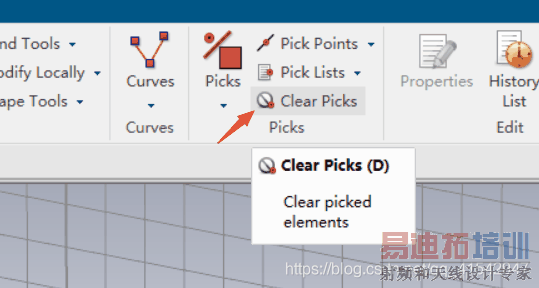

5. 清除选中的面、点或者棱边
