CST微波工作室学习笔记—10.数据后处理

这是本人学习李明洋老师《CST微波工作室入门与详解》视频培训课程期间的学习笔记，记录我的CST微波工作室的学习过程。

1.仿真分析结果

• 直角坐标系下的 S 参数结果
• 史密斯圆图中显示的 S 参数结果
• 端口模式和相关参数（传播参数、阻抗等）
• 各种场分布（电场、磁场、功率流和表面电流）
• 动态显示场分布
• 辐射、散射问题的运区场分布（天线方向图、增益、方向性系数、RCS）

2.数据后处理

• 通过模板导出仿真分析结果，用于优化目标的定义
• 导出Touchstone 格式的 S 参数分析结果
• 导出ASCII 格式的场分析结果
• 导出近区场、远区场分析结果用作其他设计的场源激励

3.场监视器

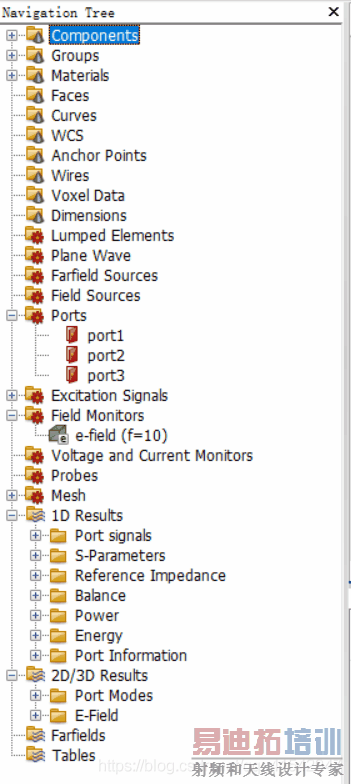

4.查看分析结果

Excitation Signal： 查看激励信号，时域求解器有效

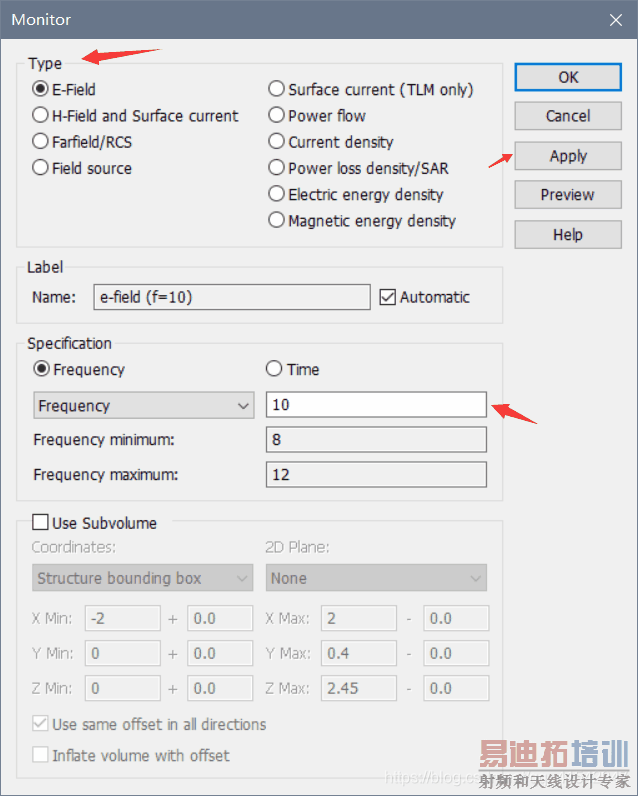

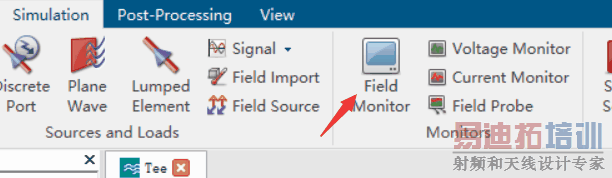

Field Monitor： 定义场监视器

1D Results： Port Signals——查看端口时域信号，S-Parameters——S参数，Reference Impedance——端口阻抗

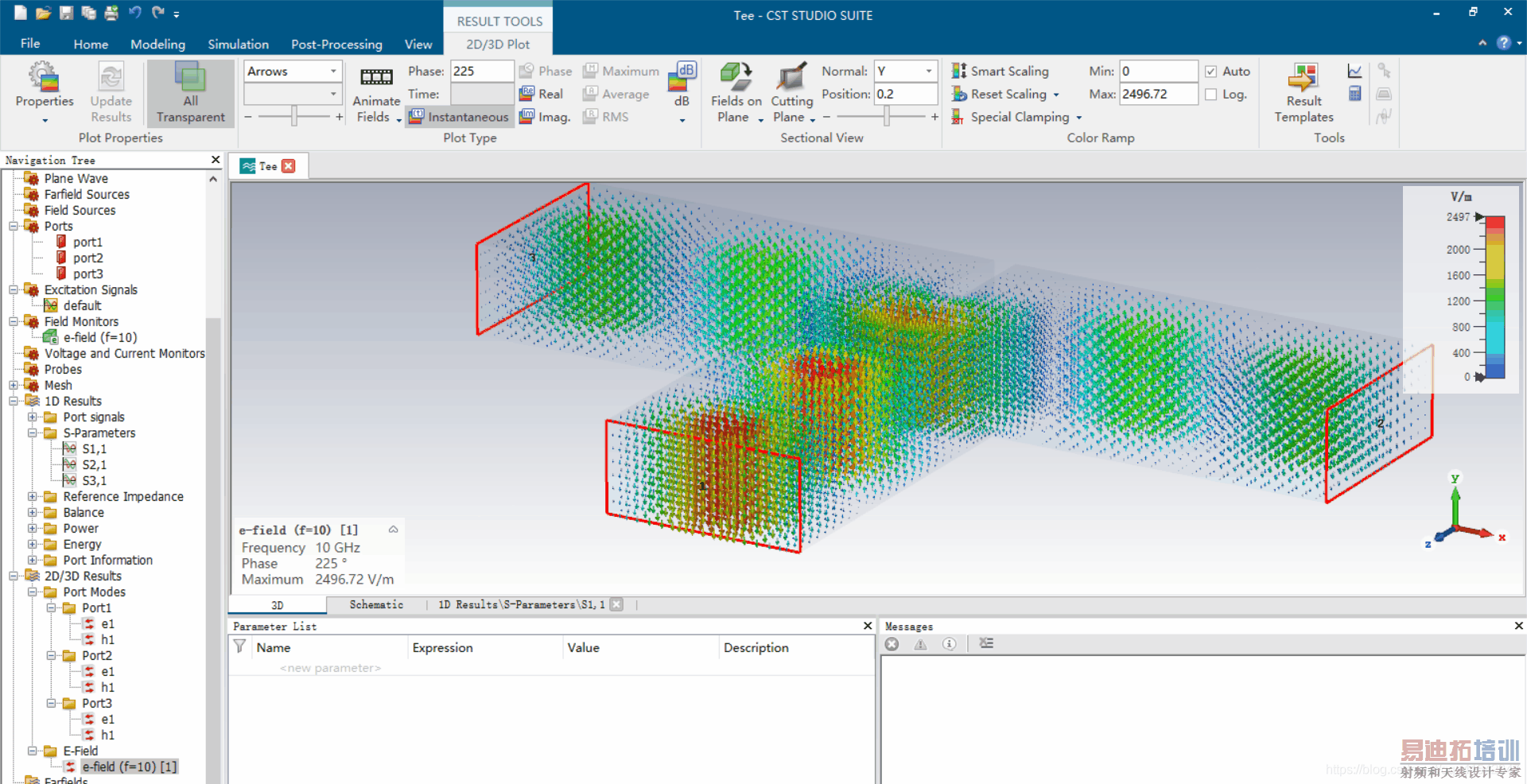

2D/3D Results： Port Modes——端口模式和场分布，E-Fields——与定义的场监视器相关，查看预定义的场分布

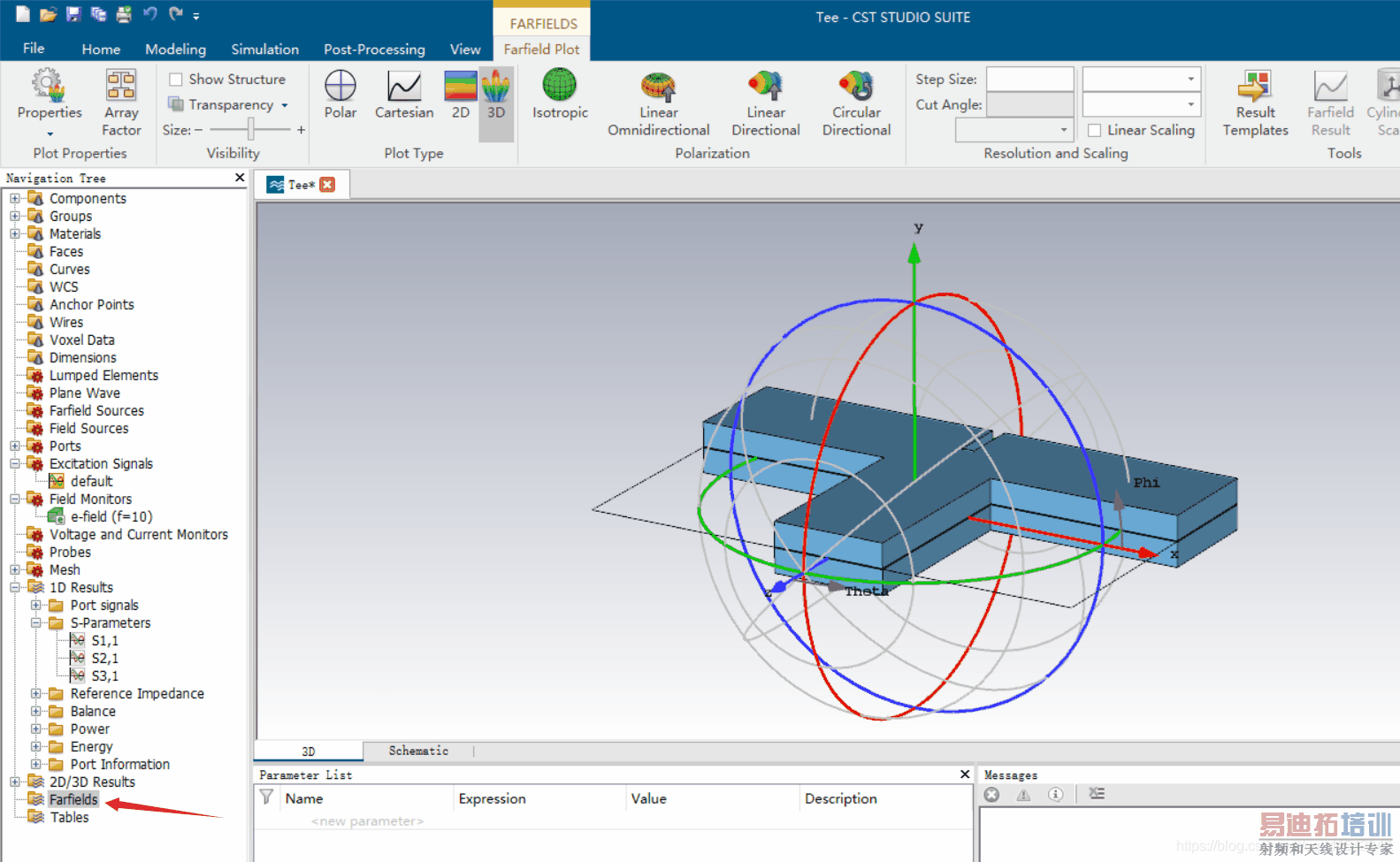

Farfields： 查看远区场分析结果，如天线方向图，RCS等

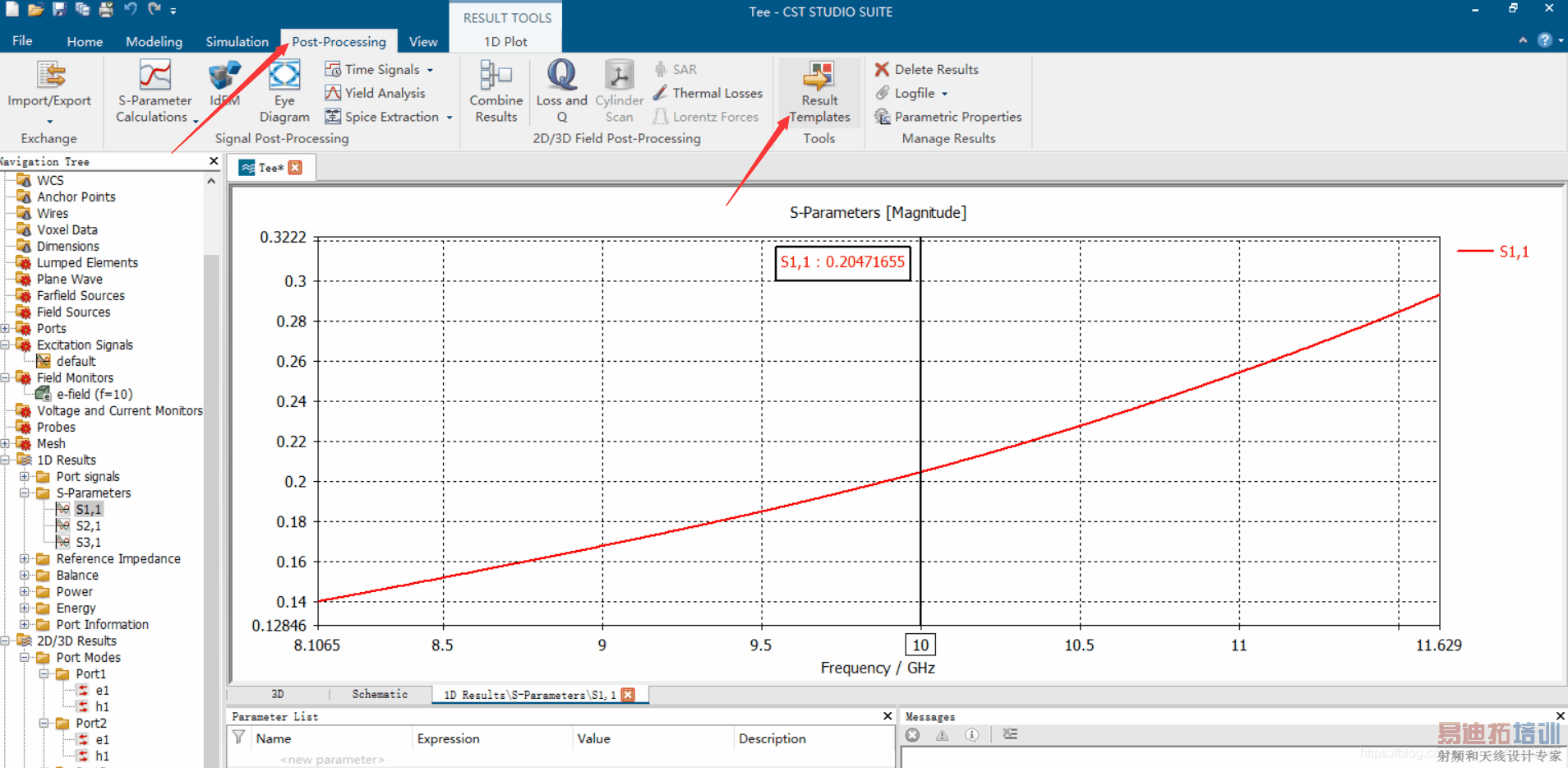

5. 1D Results 显示

- 多种显示格式

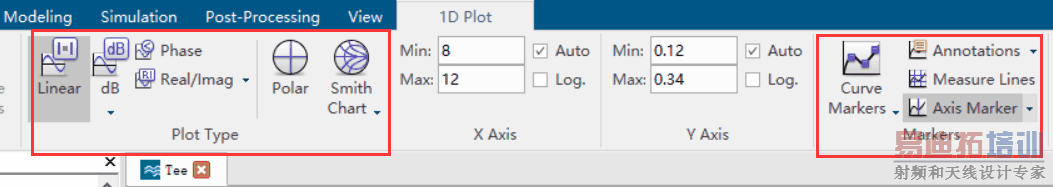

• 直角坐标系、史密斯圆图、极坐标
• 实部、虚部、相位、幅度
• 线性、对数、设置标记点


6. 2D/3D Results 显示

7. Farfield显示

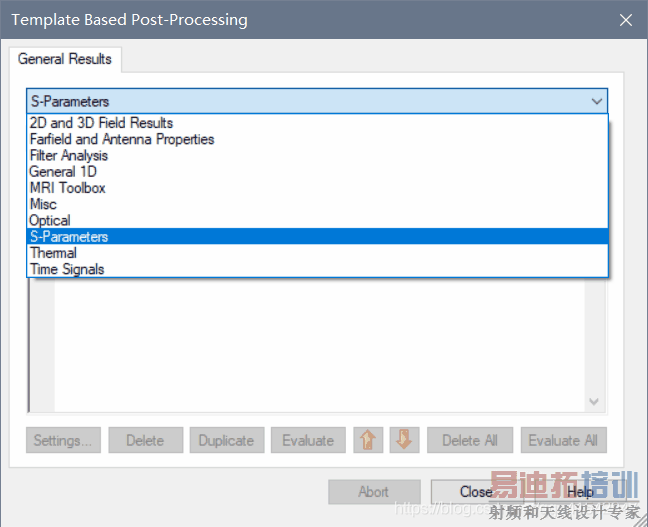

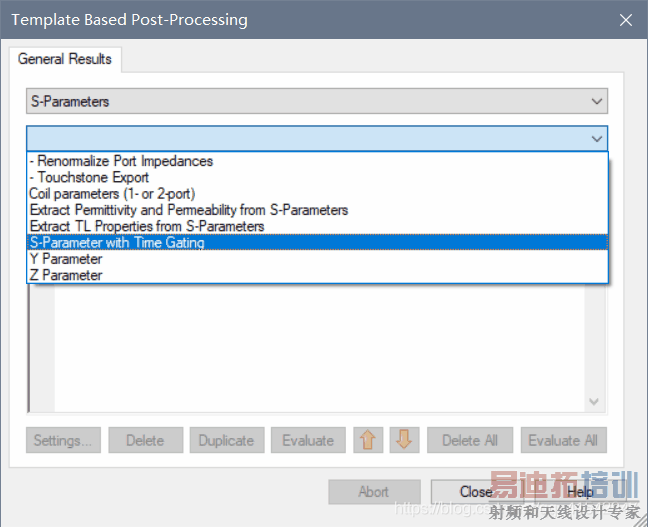

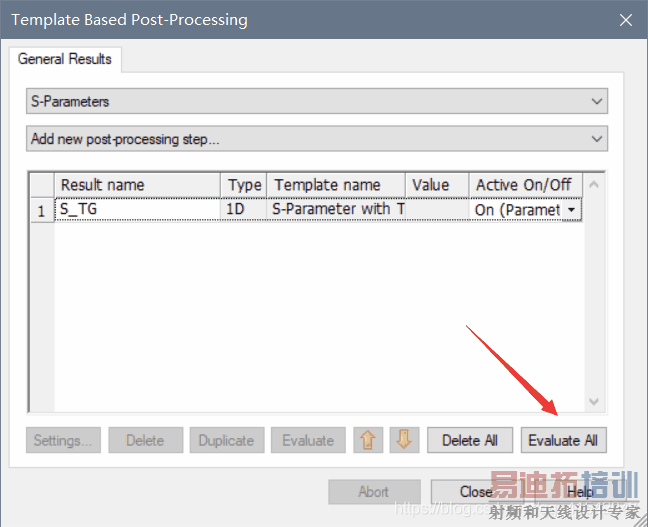

8. 数据后处理模板

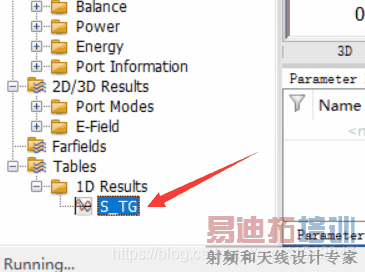

• 对结果数据进一步的处理，并且在导航树下显示给出处理后的结果
• 优化设计时，通过该方式可以方便的定义目标函数







9. 分析结果的导入和导出
