CST微波工作室学习笔记—11.参数扫描分析和优化设计1
录入：edatop.com 点击：
这是本人学习李明洋老师《CST微波工作室入门与详解》视频培训课程期间的学习笔记，记录我的CST微波工作室的学习过程。
1.变量的定义和使用

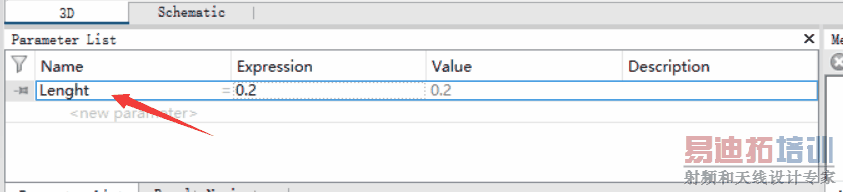

- 在参数列表窗口定义
- 在模型属性窗口定义
- 变量名：可用a-z，A-Z，0-9，中间不要有空格
- 变量值：常数或表达式，(),+,-,*,/,sqr(),^,long(),exp(),sin()等
2.参数化模型的创建

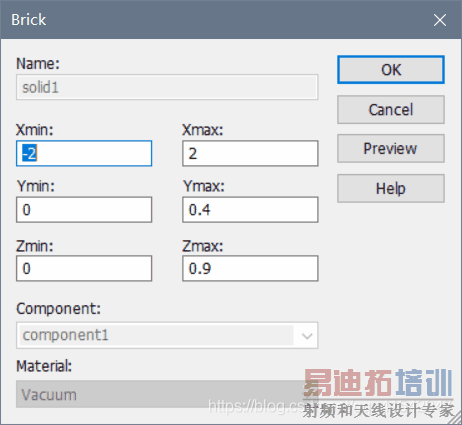

- 使用变量来设置模型的结构尺寸，或相关属性参数
3.参数扫描分析
参数扫描分析： 分析设计模型的性能随着指定变量的变化而变化的关系，在优化设计前一般使用参数扫描分析功能来确定被优化变量的合理变化区间
参数化扫描步骤：
- 定义变量，创建参数化模型
- 进行仿真分析的相关设置

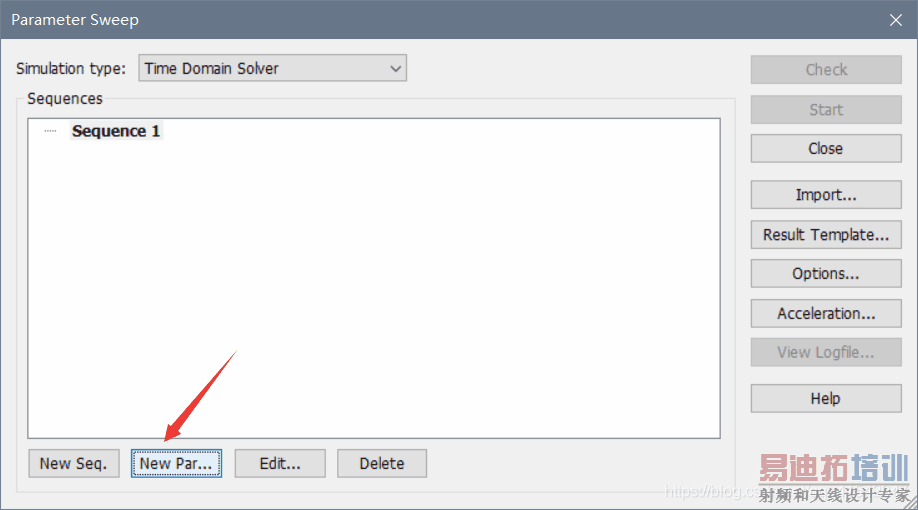

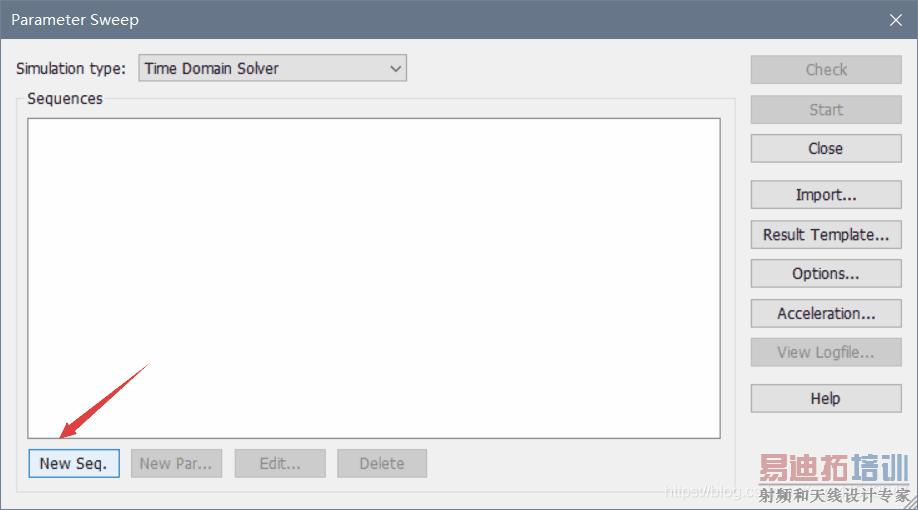

- 添加参数扫描分析项，设定扫描分析变量

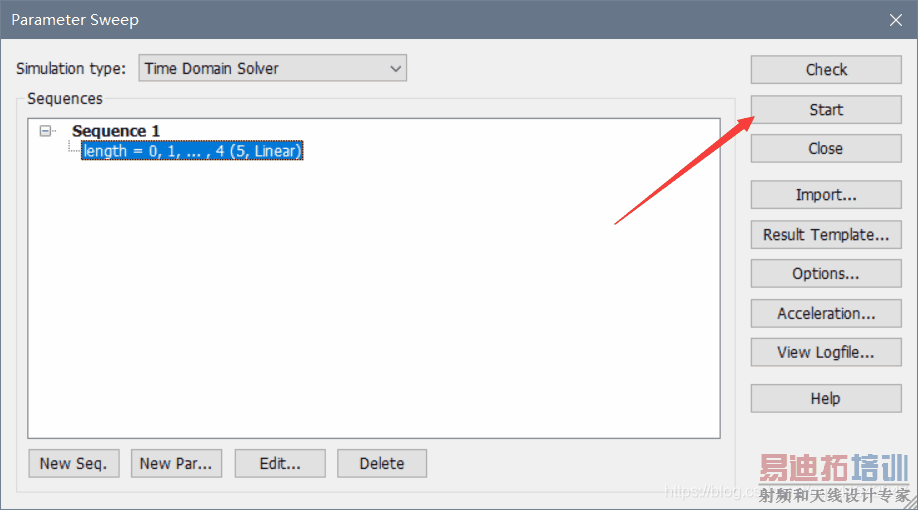

- 运行分析查看分析结果
4.优化设计
1.初始设计和参数化模型
2.添加优化变量

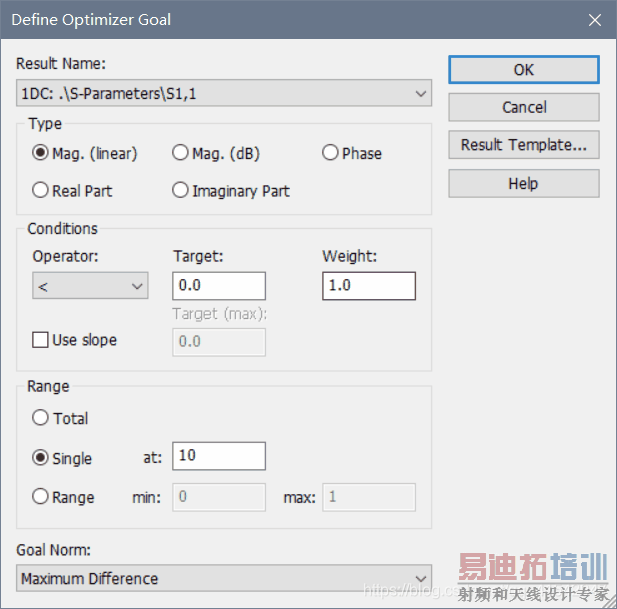

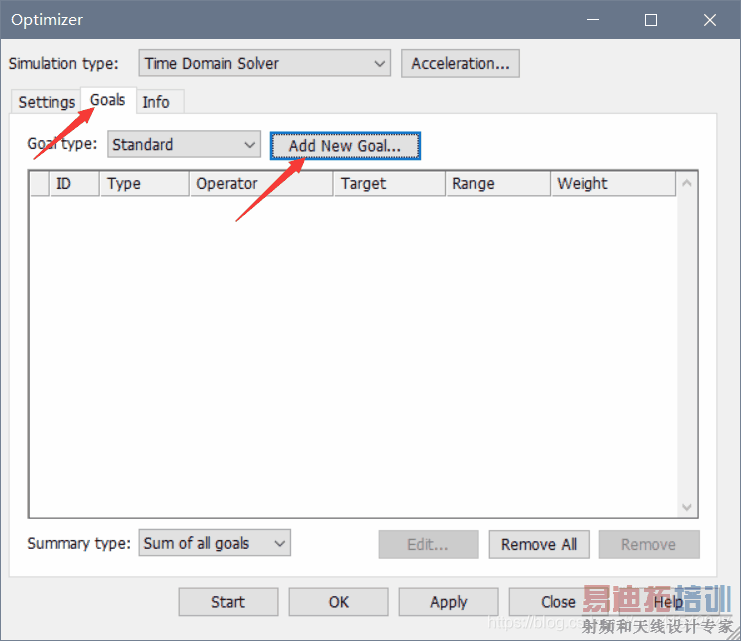

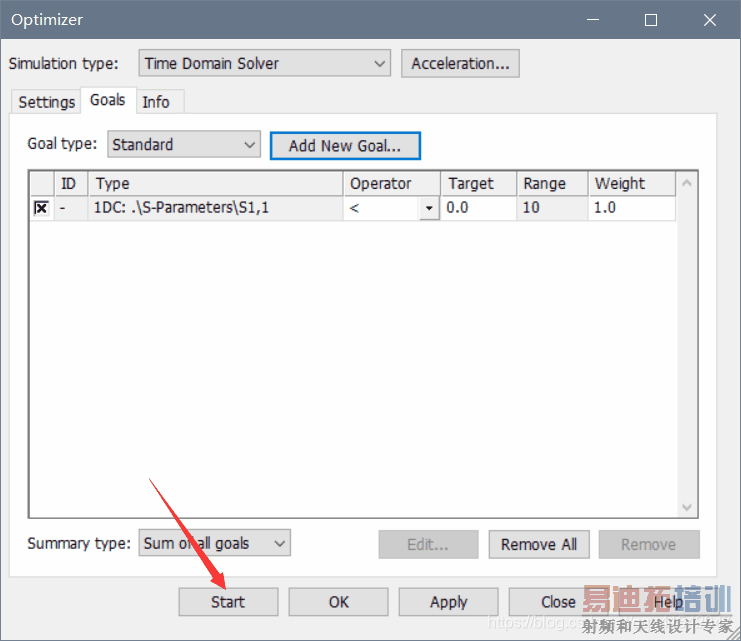

3.构造目标函数
勾选要优化的变量：
5.参数扫描分析和优化设计实例
- 使用之前的 T 形波导模型实例来演示参数扫描分析和优化设计
