CST微波工作室学习笔记—11.参数扫描分析和优化设计2

这是本人学习李明洋老师《CST微波工作室入门与详解》视频培训课程期间的学习笔记，记录我的CST微波工作室的学习过程。

5.参数扫描分析和优化设计实例

1.参数扫描分析实例

• 使用T形波导模型分析
• 改变挡板位置，查看在10GHz频点上波导两侧输出端口信号能量的变化
• 定义变量x_pos，用于设置挡板中心点的位置
• 使用数据后处理模板设置只输出10GHz频点上S11、S21和S31参数的幅度值分析结果
• 定义参数扫描分析，分析变量x_pos在0 ~ 1in范围内变化时，在10GHz频点上S11、S21和S31参数的变化

2.设计优化实例

• 使用优化设计，找出合适的挡板位置，使左侧端口输出的信号功率是右侧端口输出信号功率的两倍

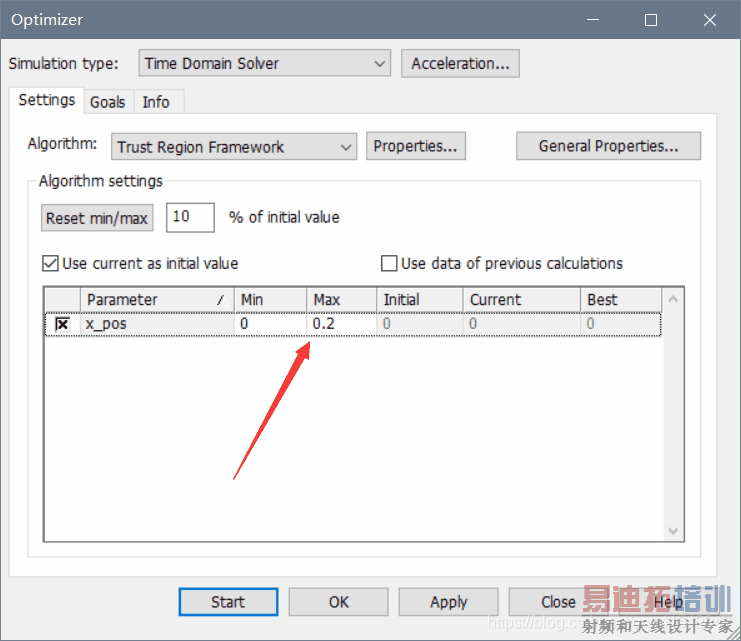

• 设置优化变量为x_pos，优化变量的变化范围0 ~ 3in
• 设置优化目标

6. T 型波导实例讲解

1.参数扫描分析

1. 打开 T 型波导实例，另存为一个新的工程文件用于本次实例，File > Save as

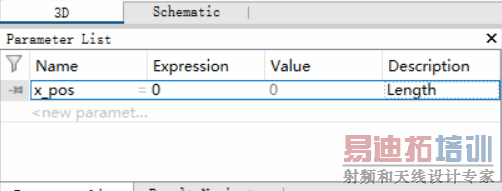

2. 定义参数变量


3. 用参数变量设置 T 型波导中的挡板在 X 轴的位置

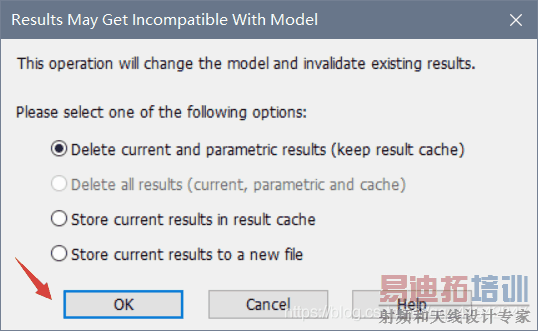

   选择 OK 删除之前的仿真结果：

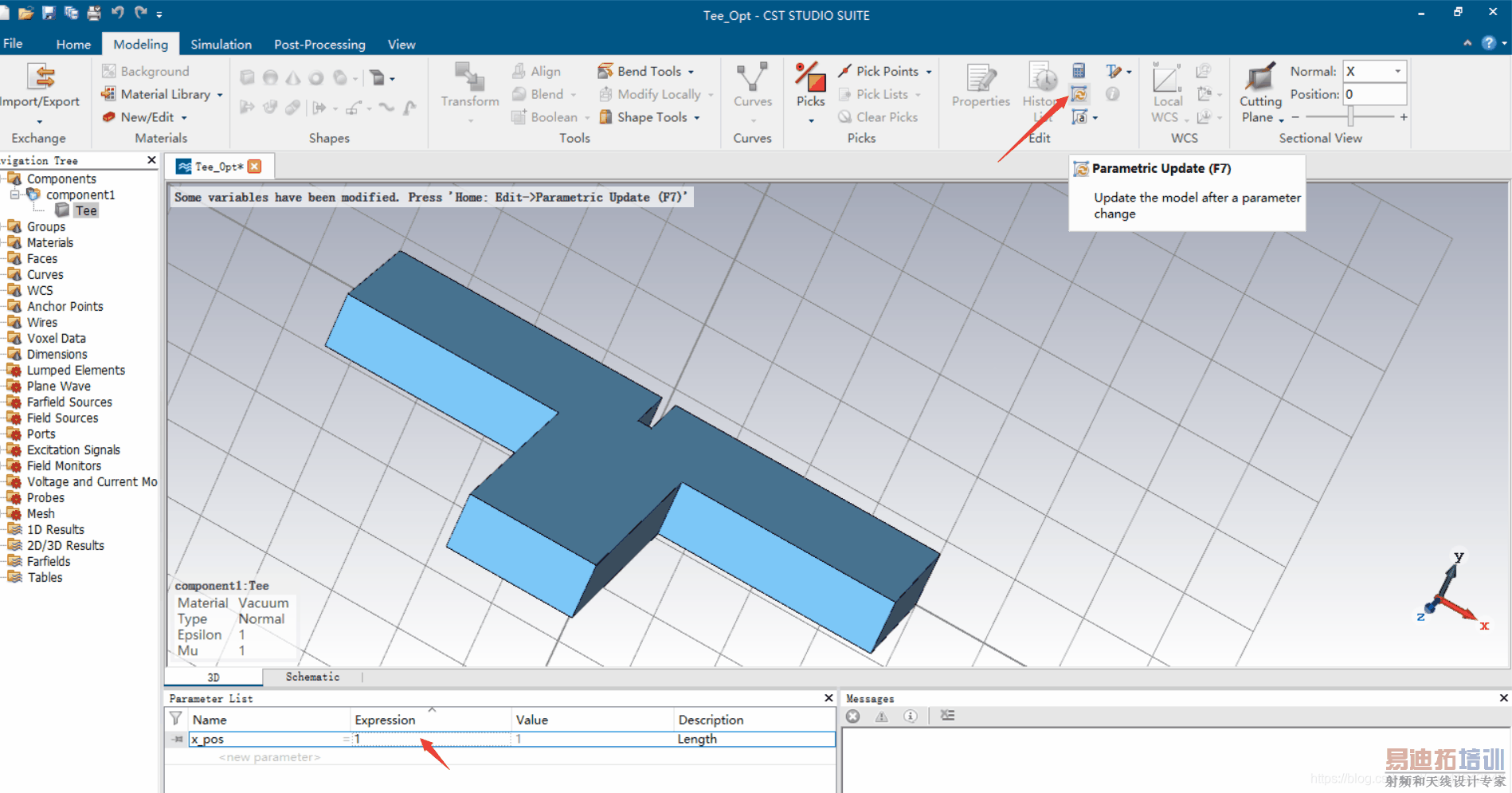

4. 通过改变参数调整挡板的位置

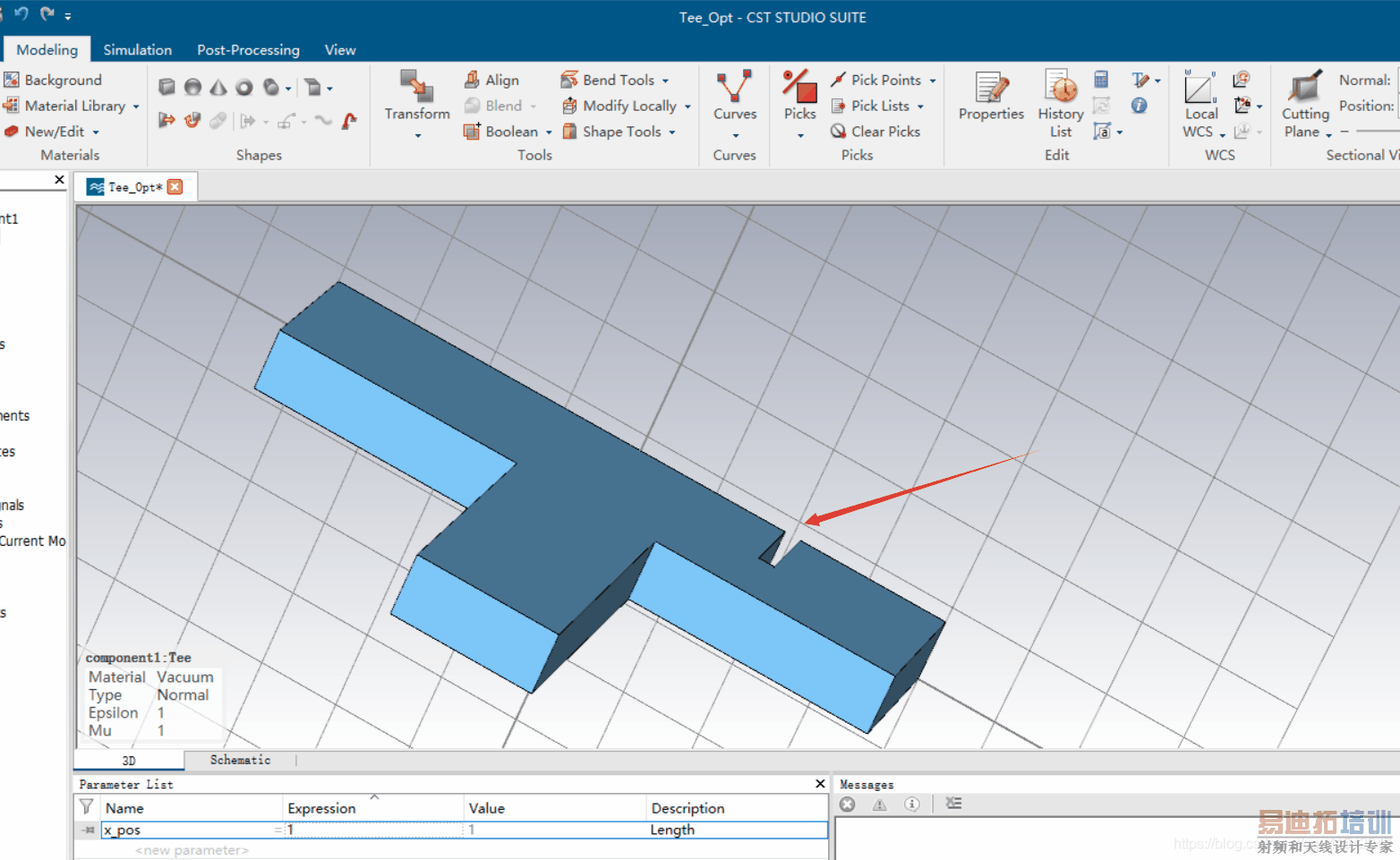

   此时发现挡板在 X 轴的位置发生变化（参数化模型）：

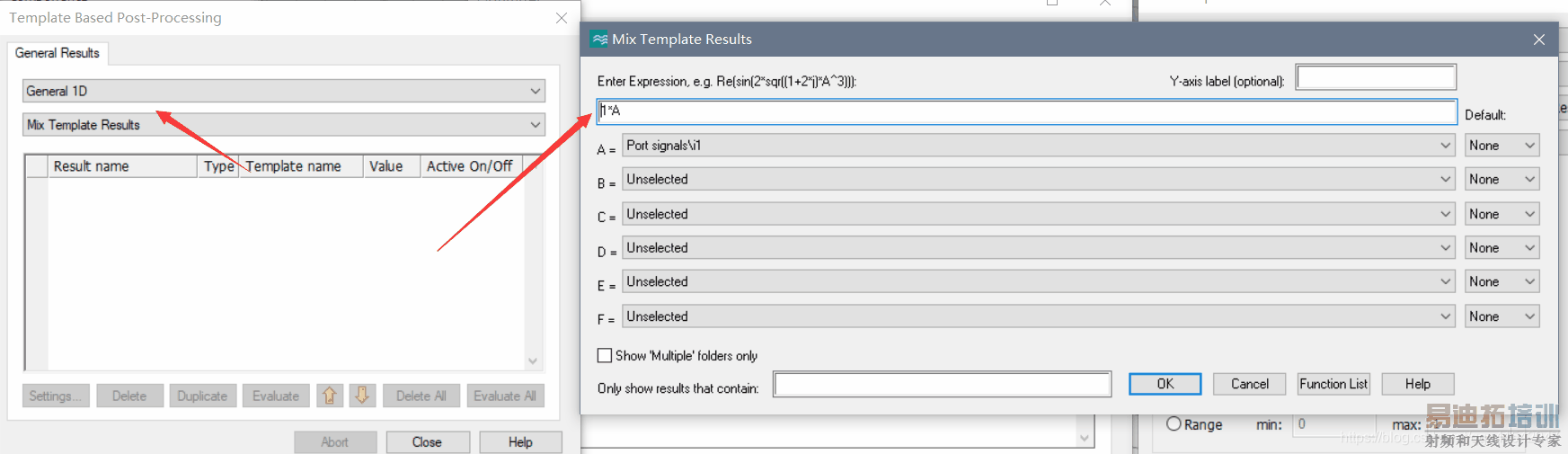

5. 数据后处理中定义10GHz频点上的 S 参数的幅度

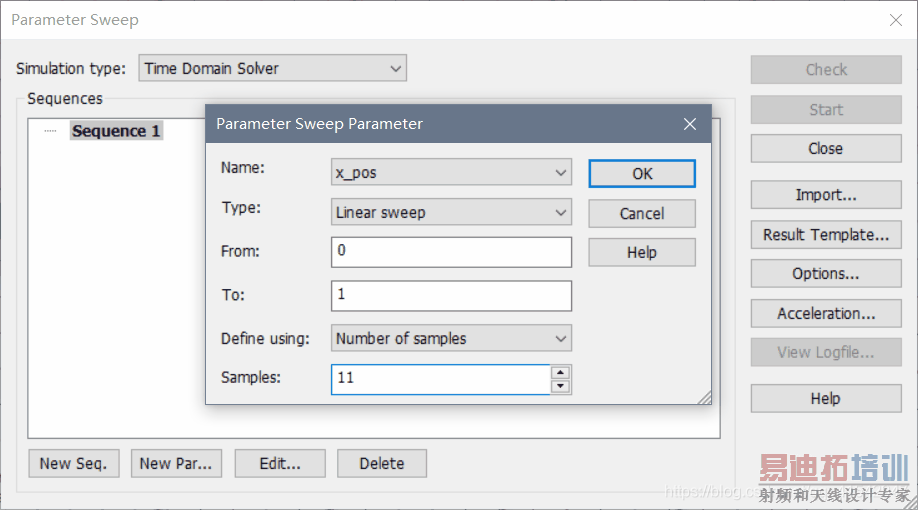

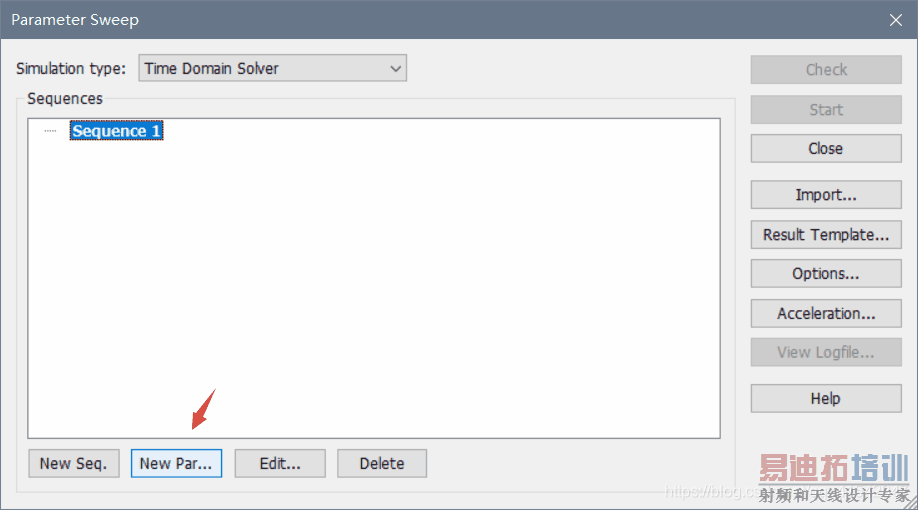

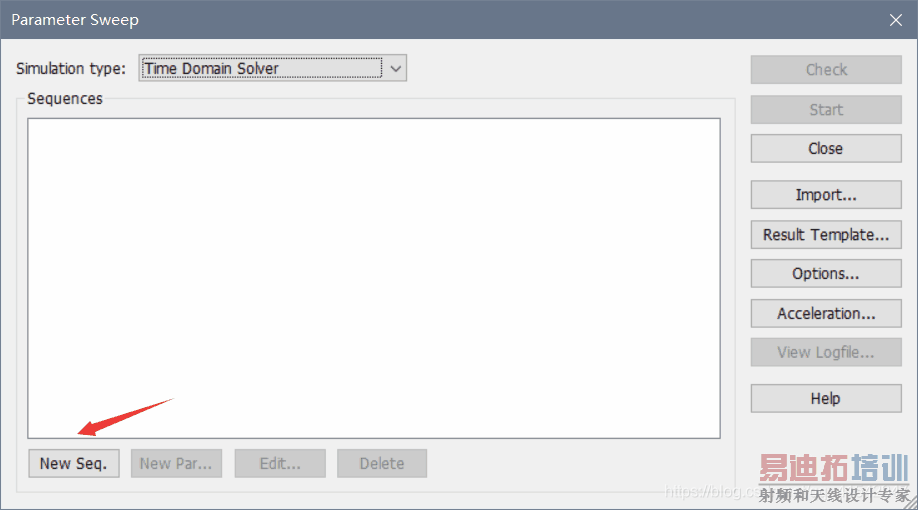

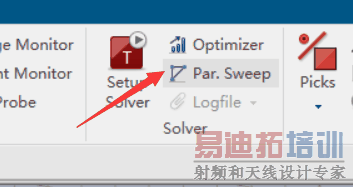

6. 设置参数变化范围

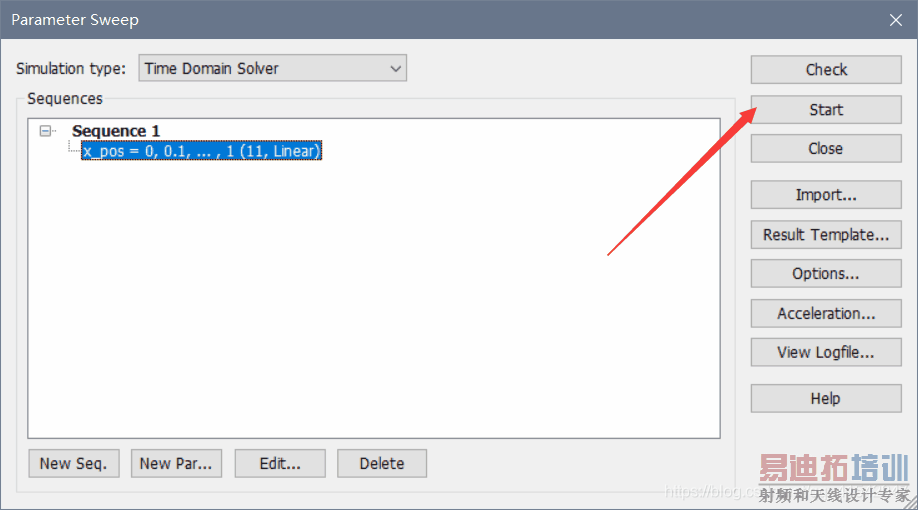

   点击 Start ，仿真运行对参量变化时，S参数的变化情况 ( 在导航树的Tables目录下可以查看 )

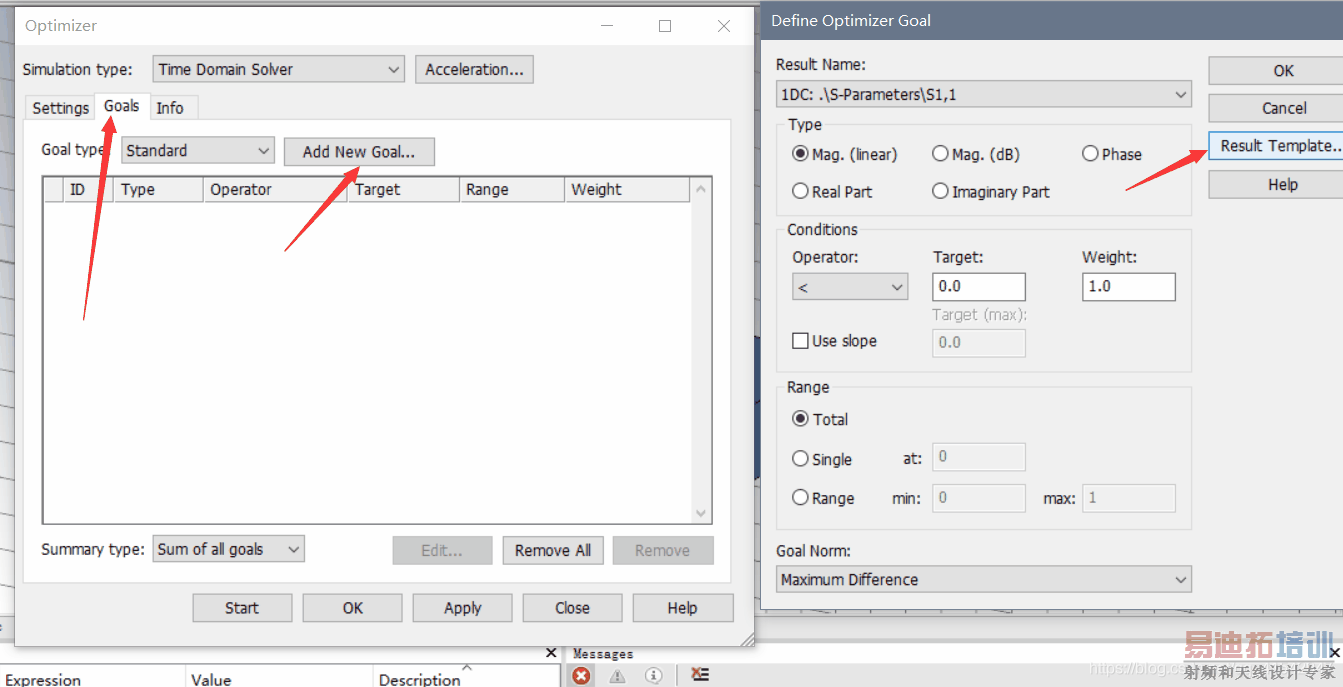

7. 设置目标函数，来满足2端口和3端口的关系


   在对话框中输入端口关系的表达式：

   在Result Name下查找刚刚创建函数的名字，在Conditions 里选择表达式的结果：

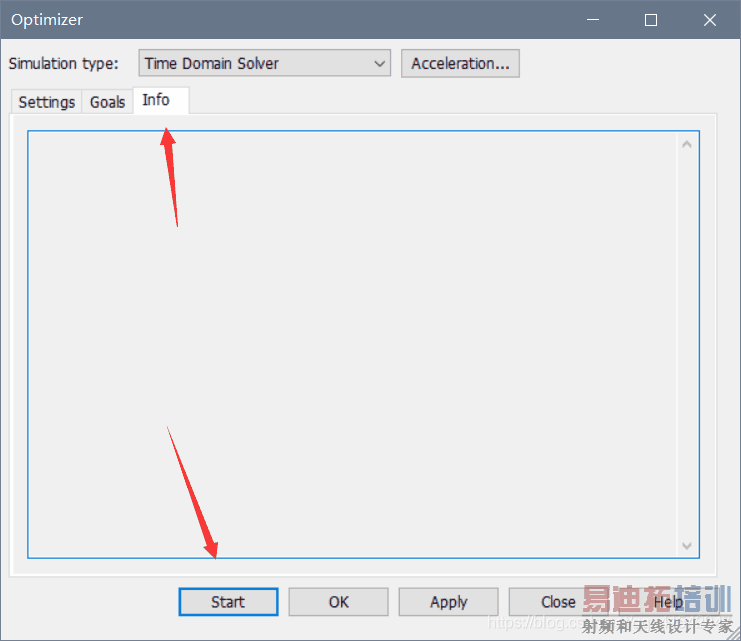

   点击 Start 可以开始优化分析，同样在Tables下可以查看优化结果：
