CST微波工作室学习笔记—12.同轴线仿真分析和优化设计

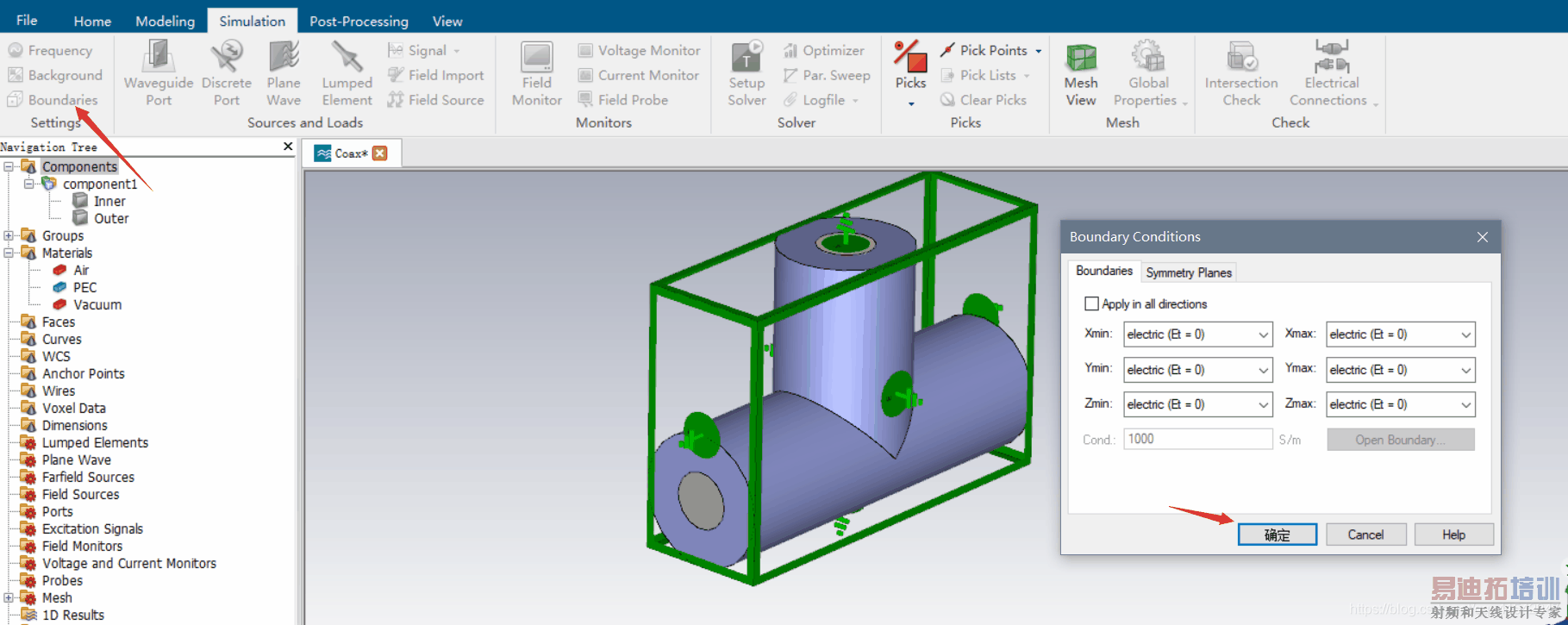

4.设置边界条件

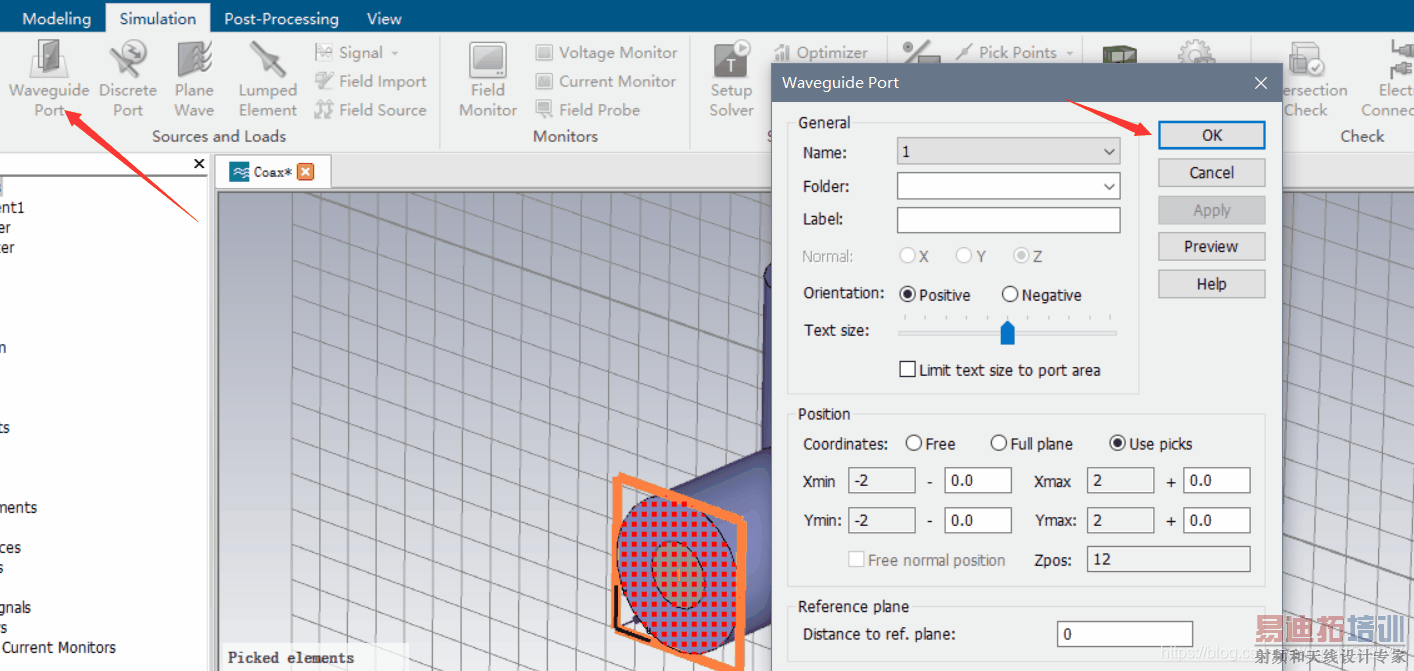

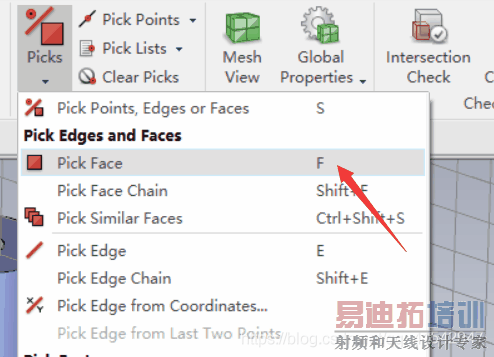

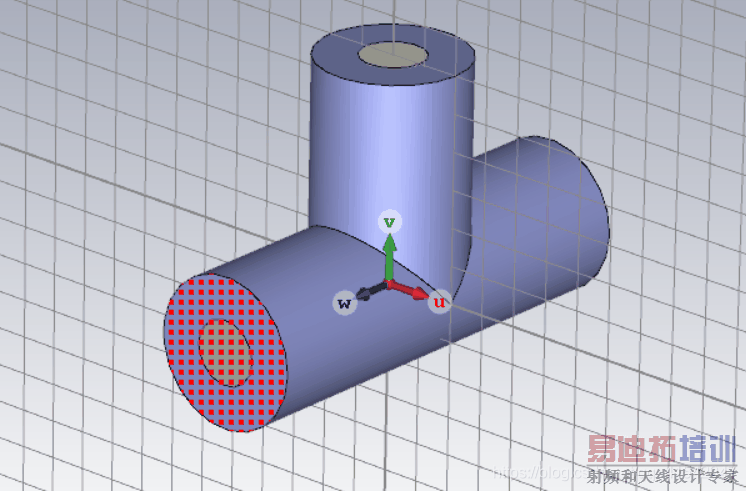

5.设置端口激励

选择默认选项就可以：

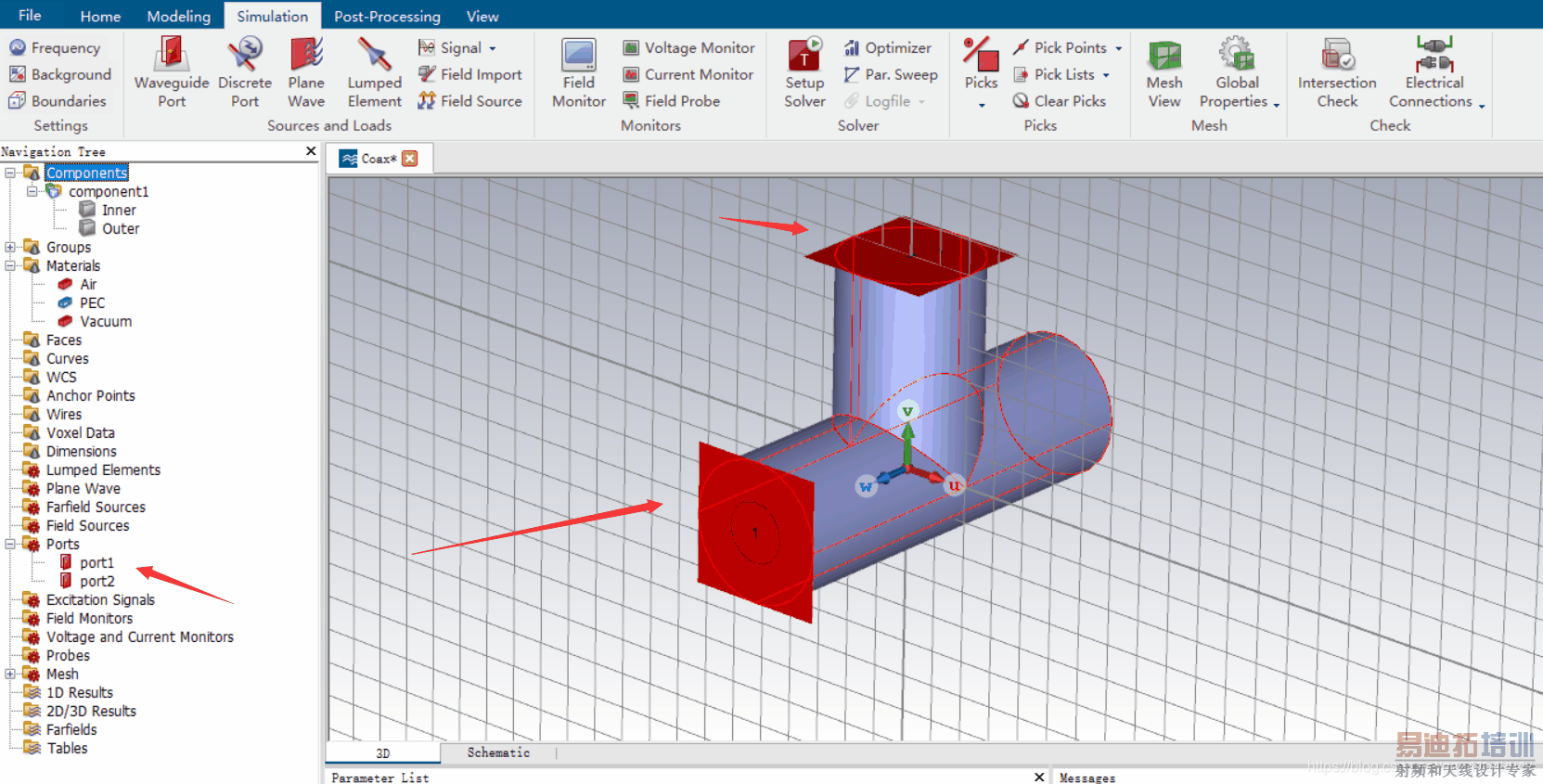

同样方法设置第二个端口激励：

6.选择求解器和频率范围

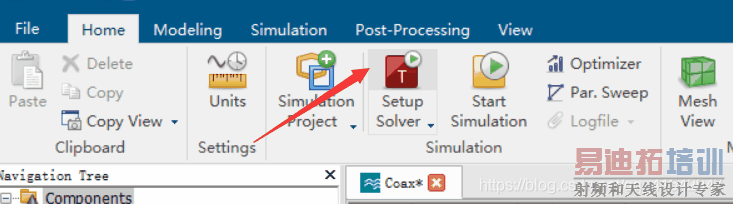

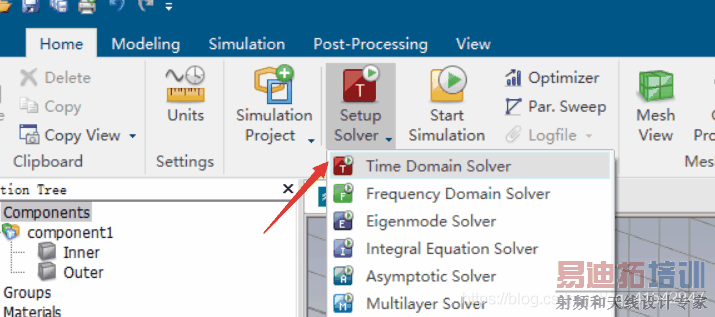

1.选择求解器

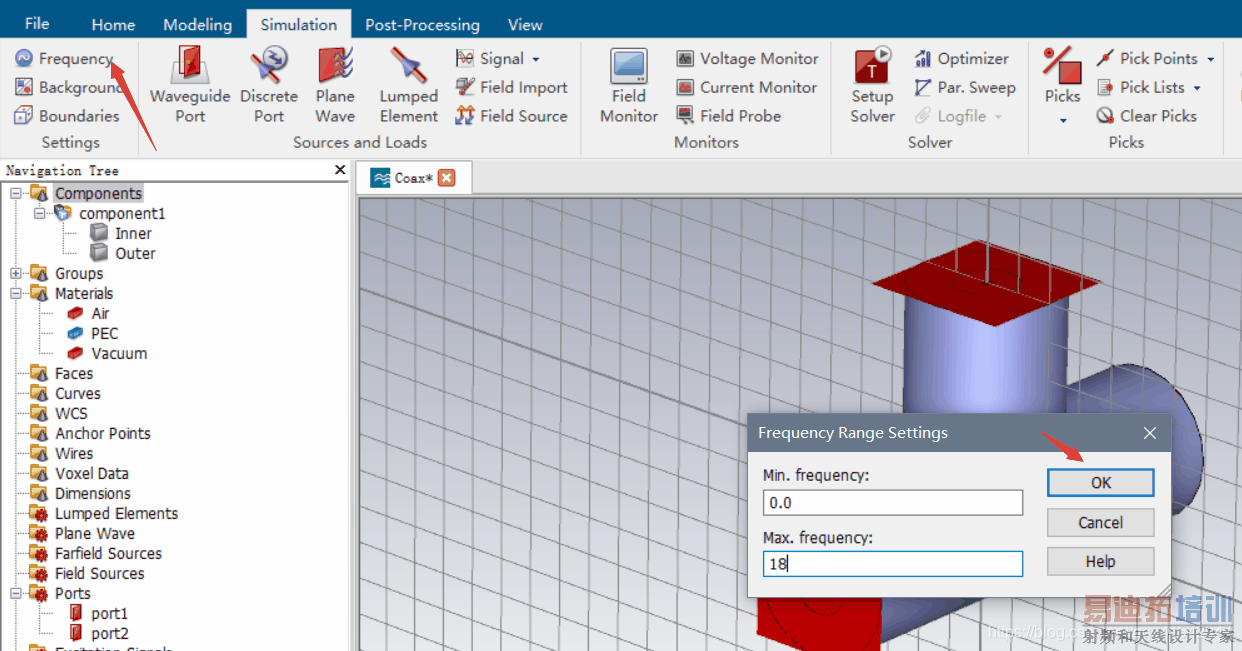

2.选择频率范围

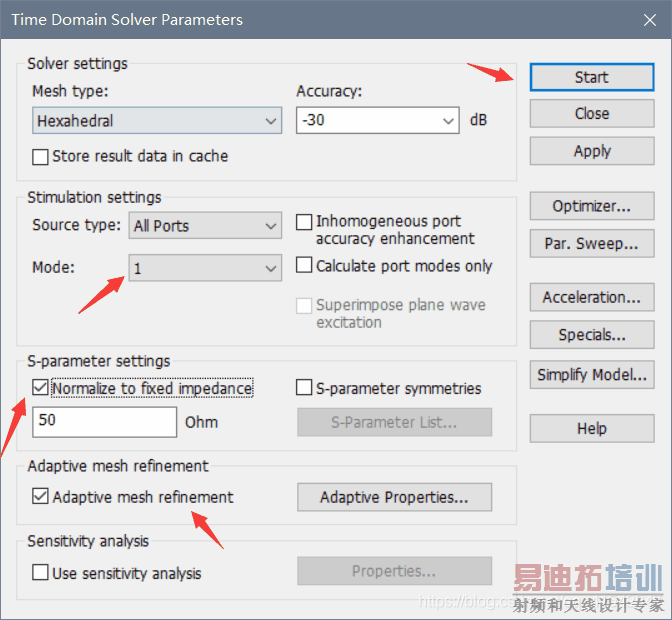

7.运行仿真设置

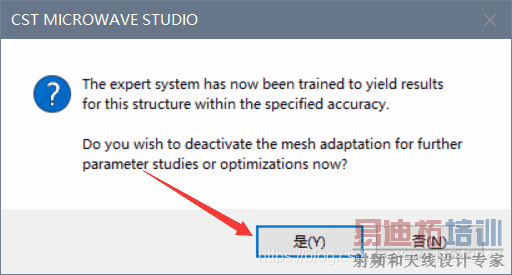

选择 是 保留细化的网格：

8.仿真分析

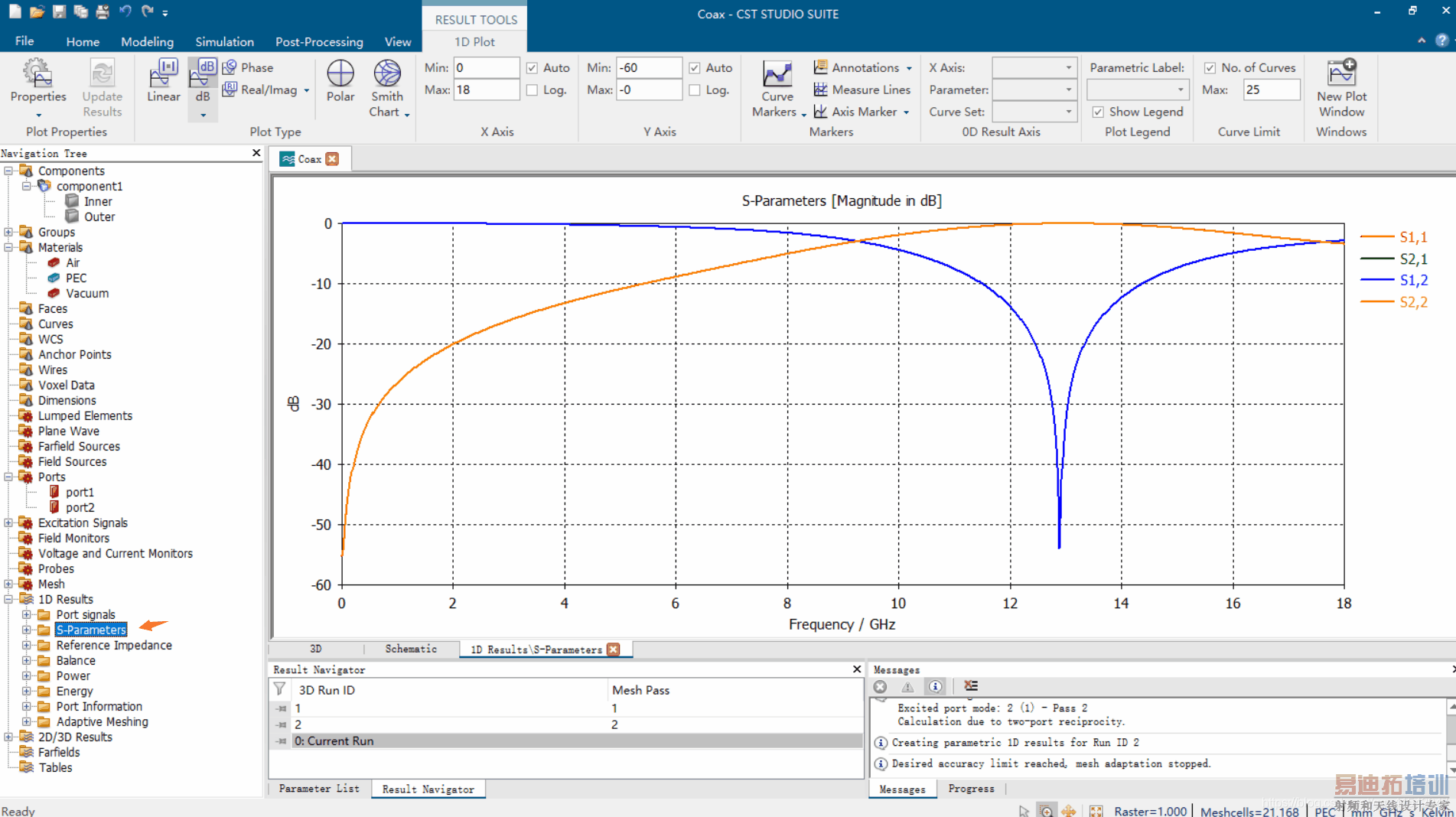

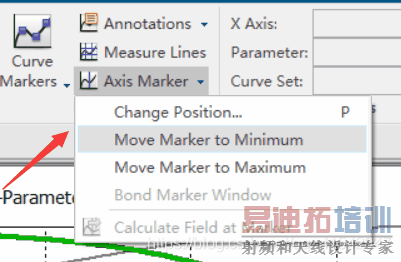

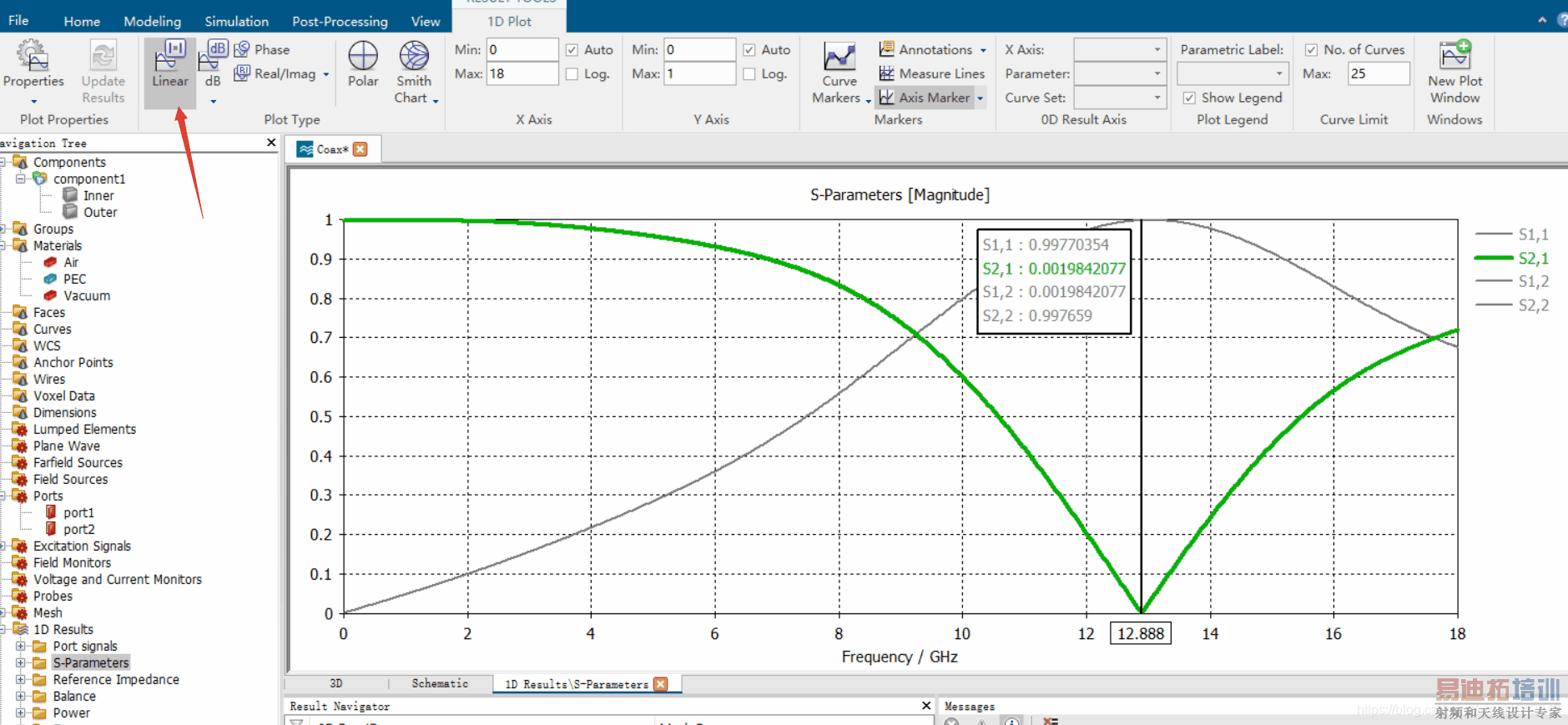

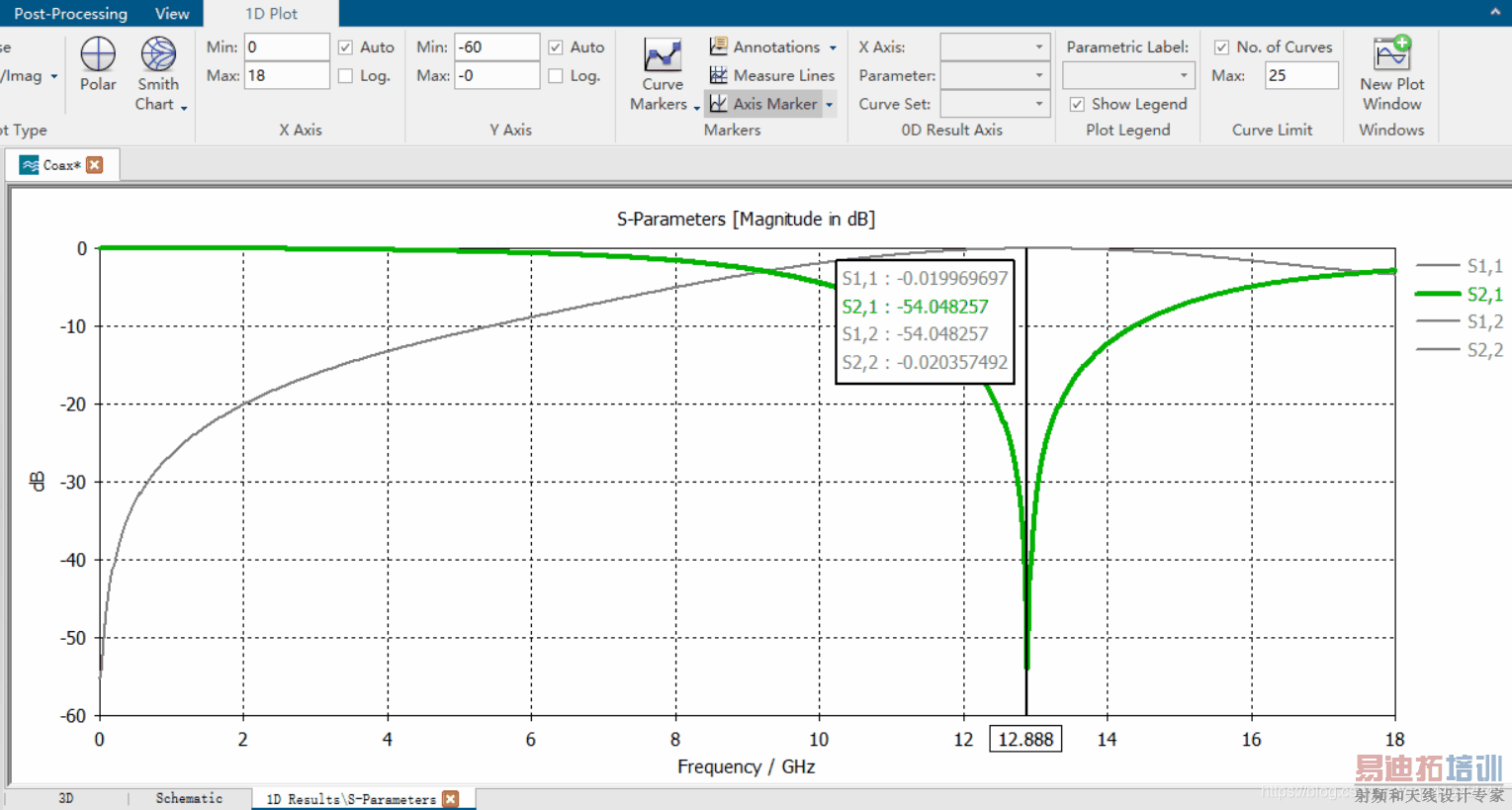

选中S1,2曲线：


此时发现频率在12.888GHz时负载开路，与13GHz有一定误差，因此要优化设计：

9.参数扫描分析

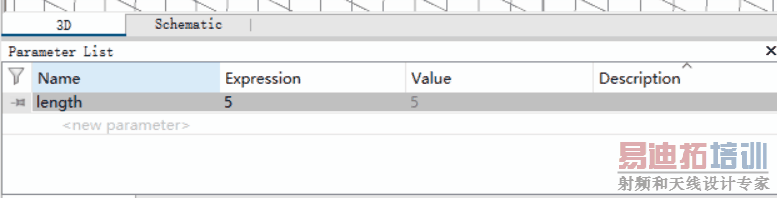

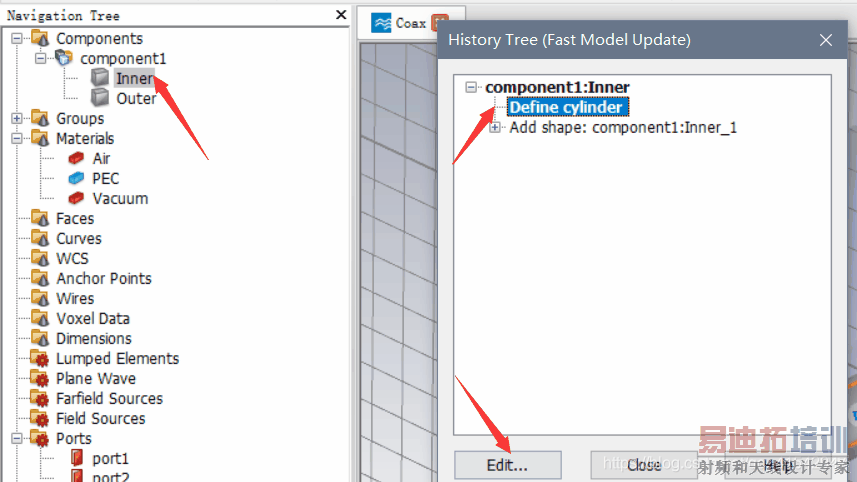

1.定义参数变量

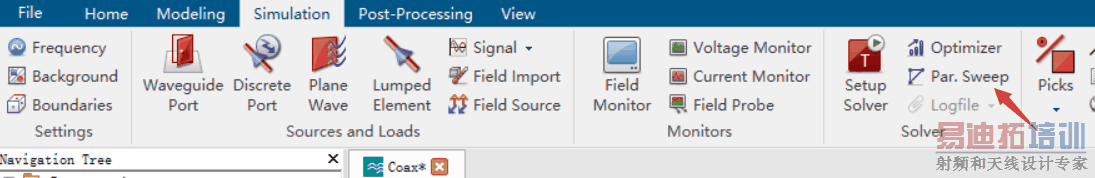

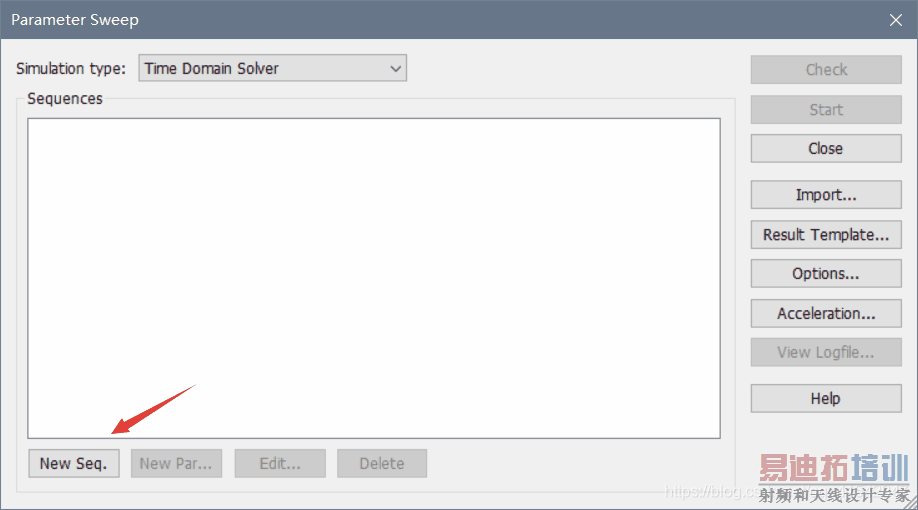

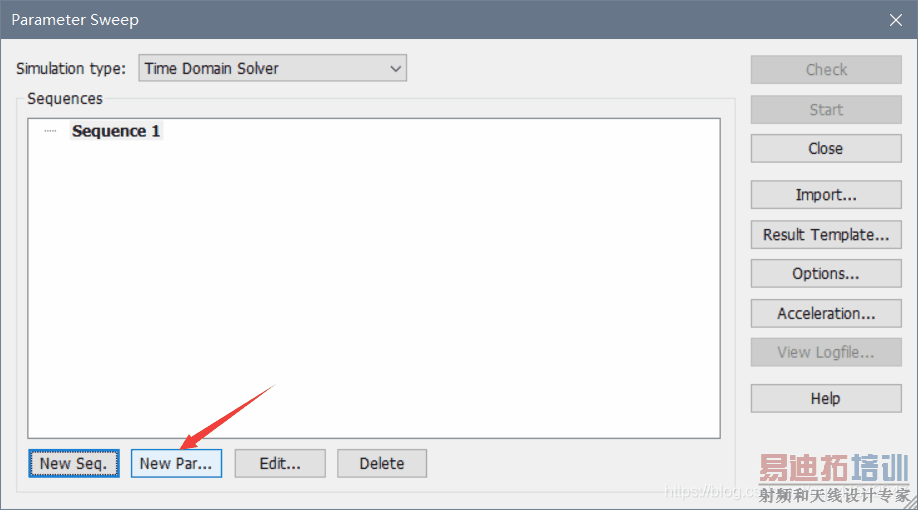

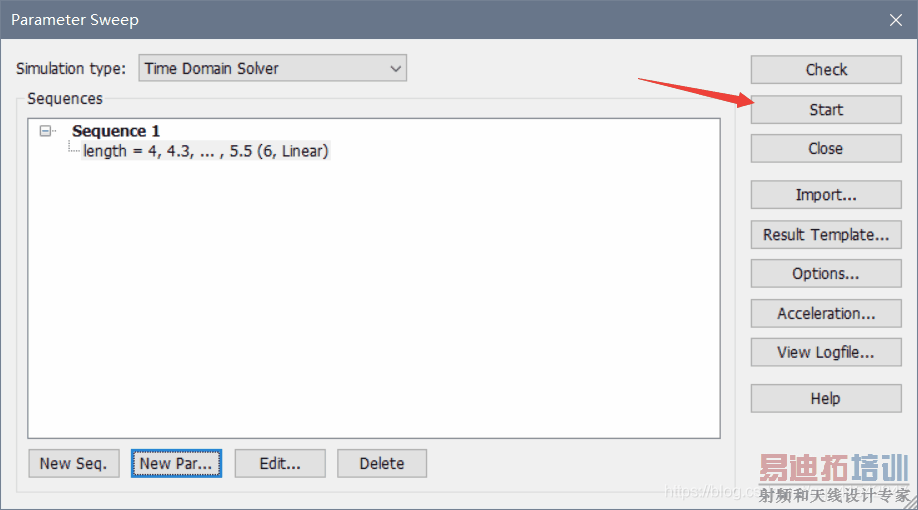

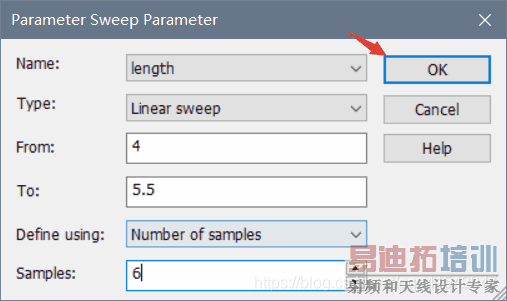

2.参数扫描分析设置

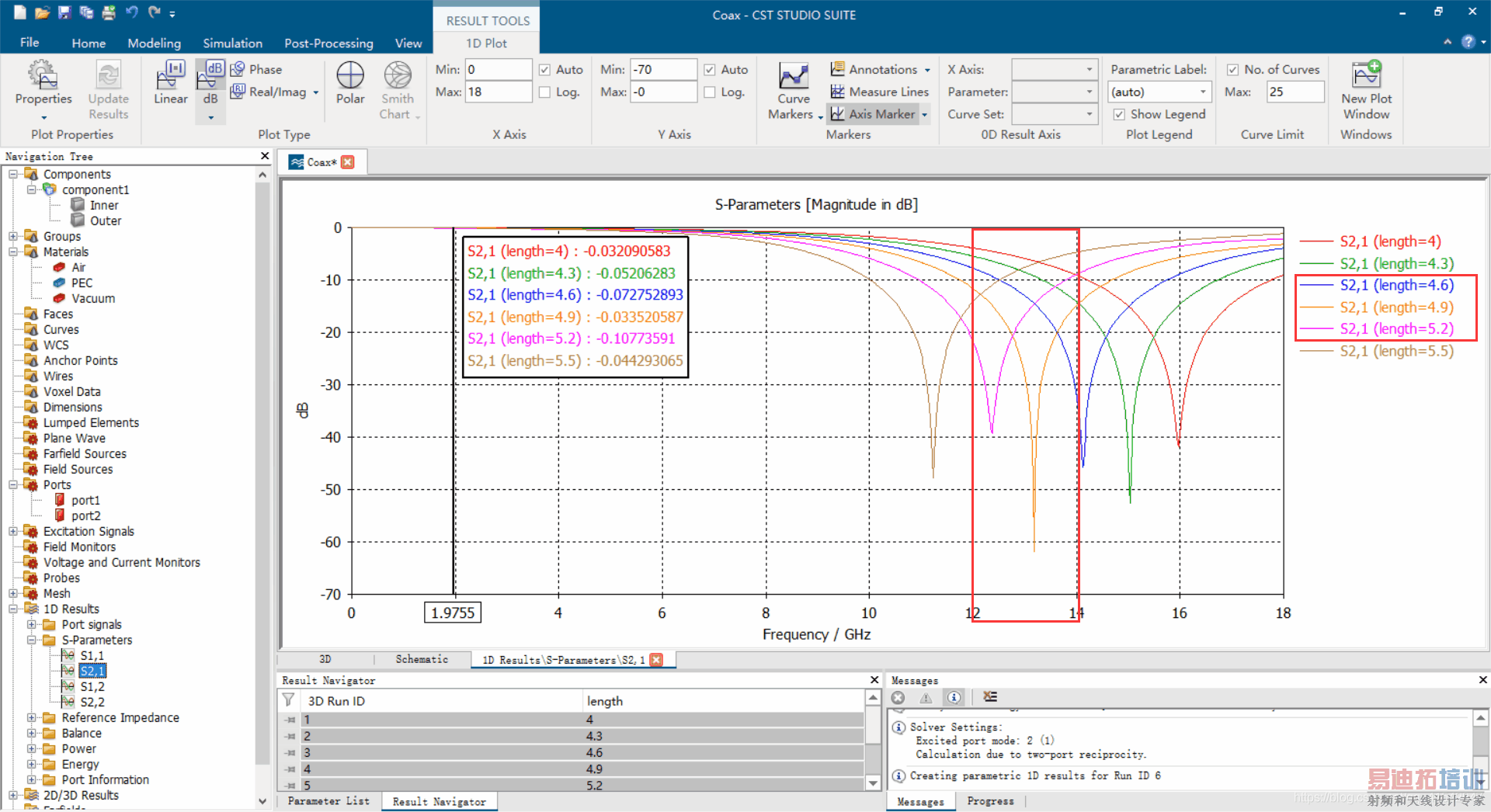

3.S参数分析

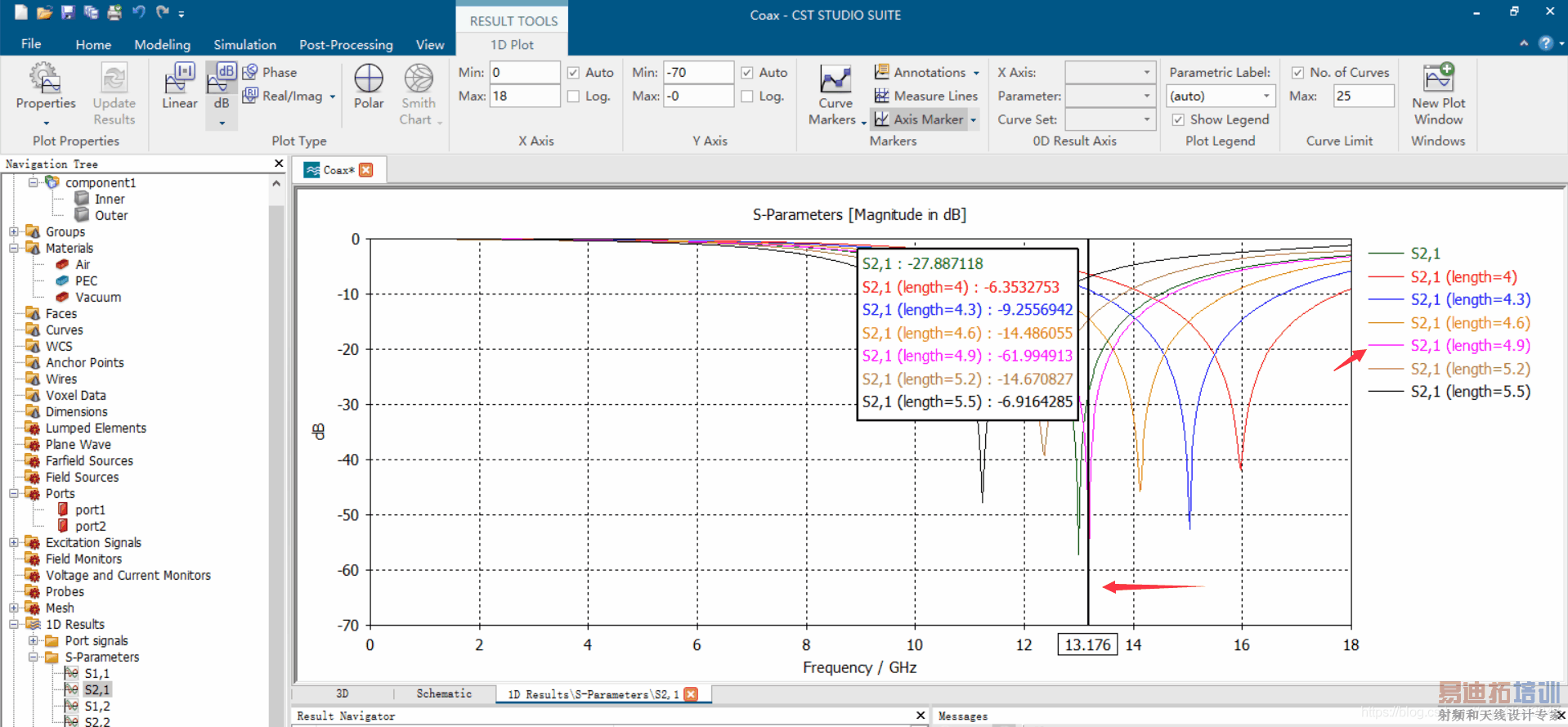

可见在长度为4.6 ~ 5.2间，13GHz处有最小点：

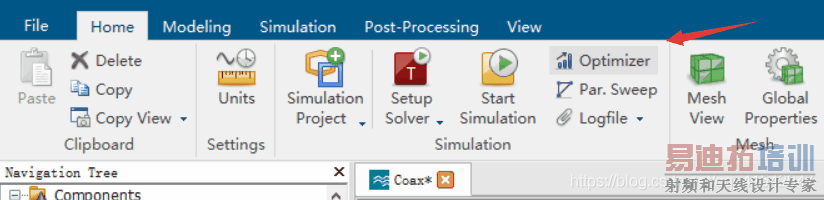

10.优化设计

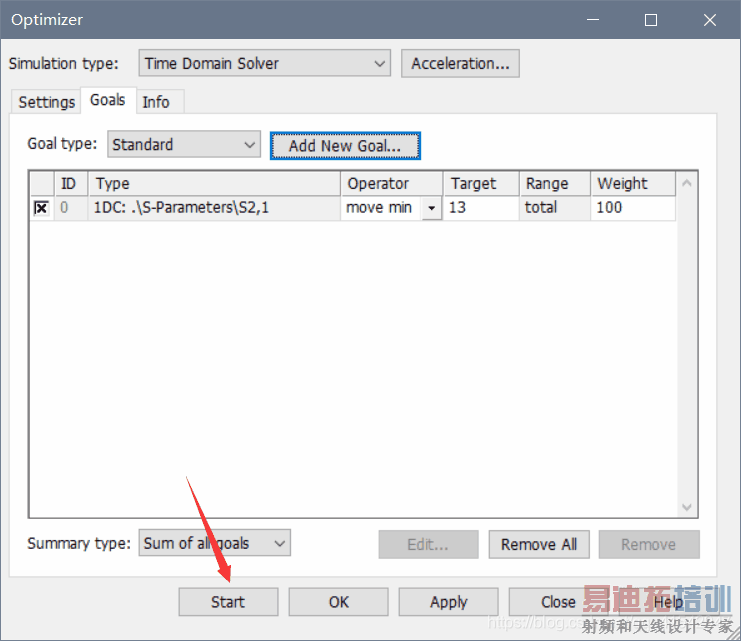

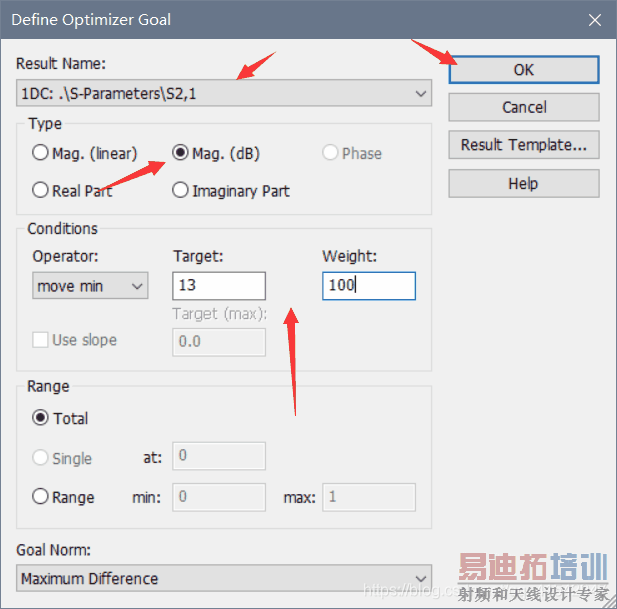

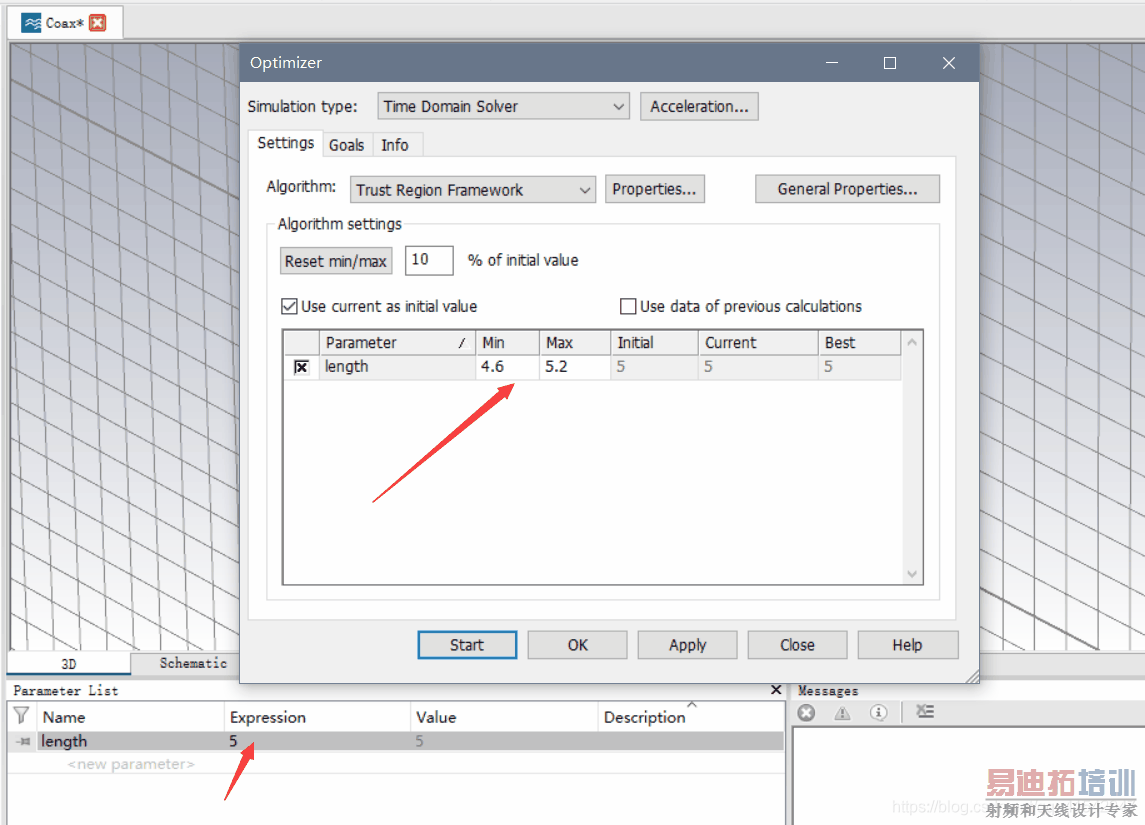

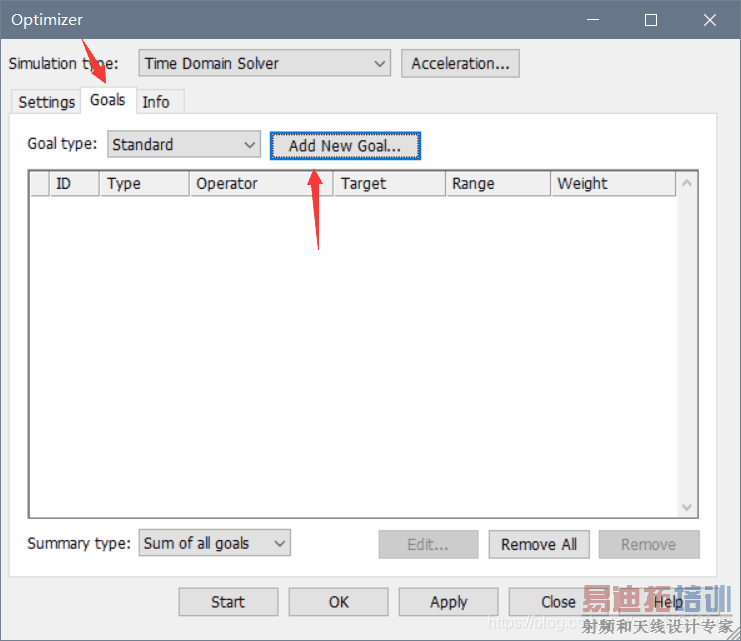

1.构造目标函数



Weight不影响仿真结果，可以任意设置：

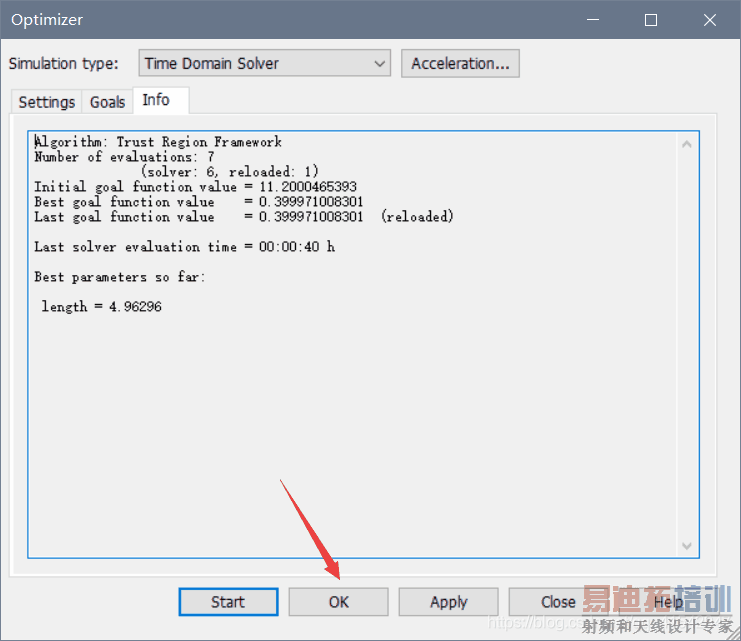

大概一分钟左右仿真结束，可见 length = 4.96296 时近似满足13GHz频点处负载为开路：

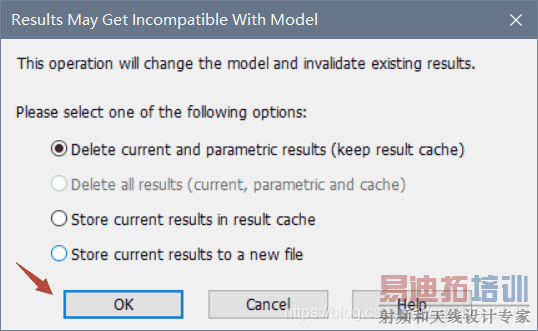

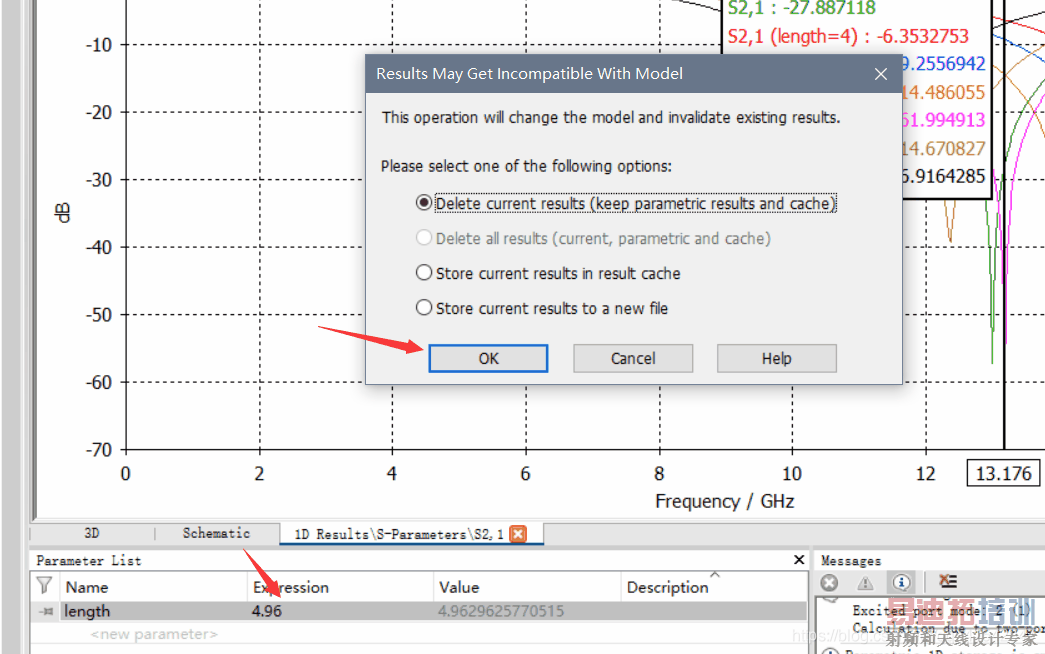

这里将 length 变量改为 4.96，更新模型（F7）即可：

11.器件在13GHz频点处的场分布

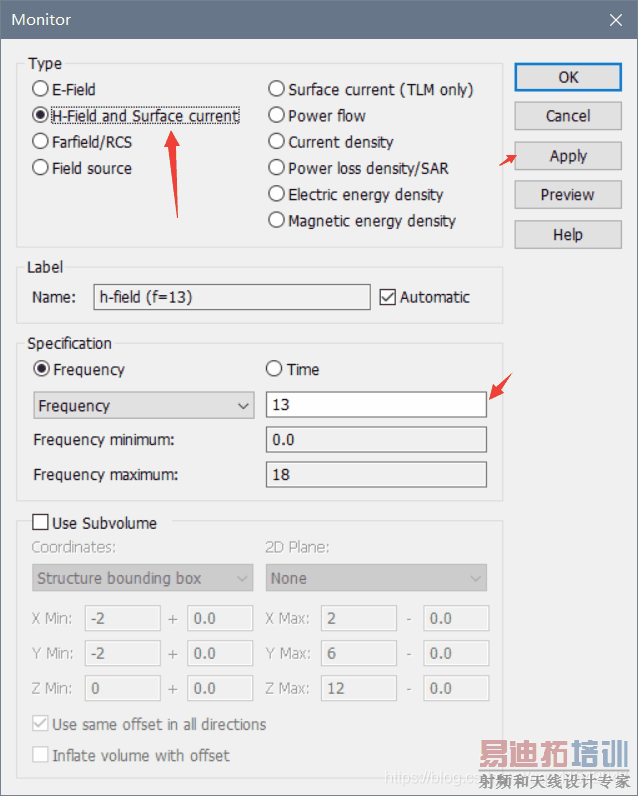

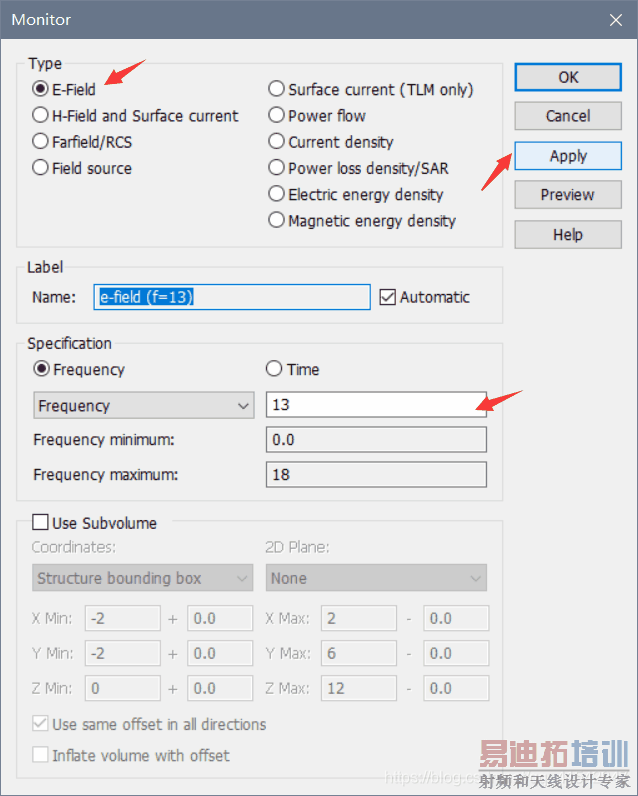

1.定义场监视器

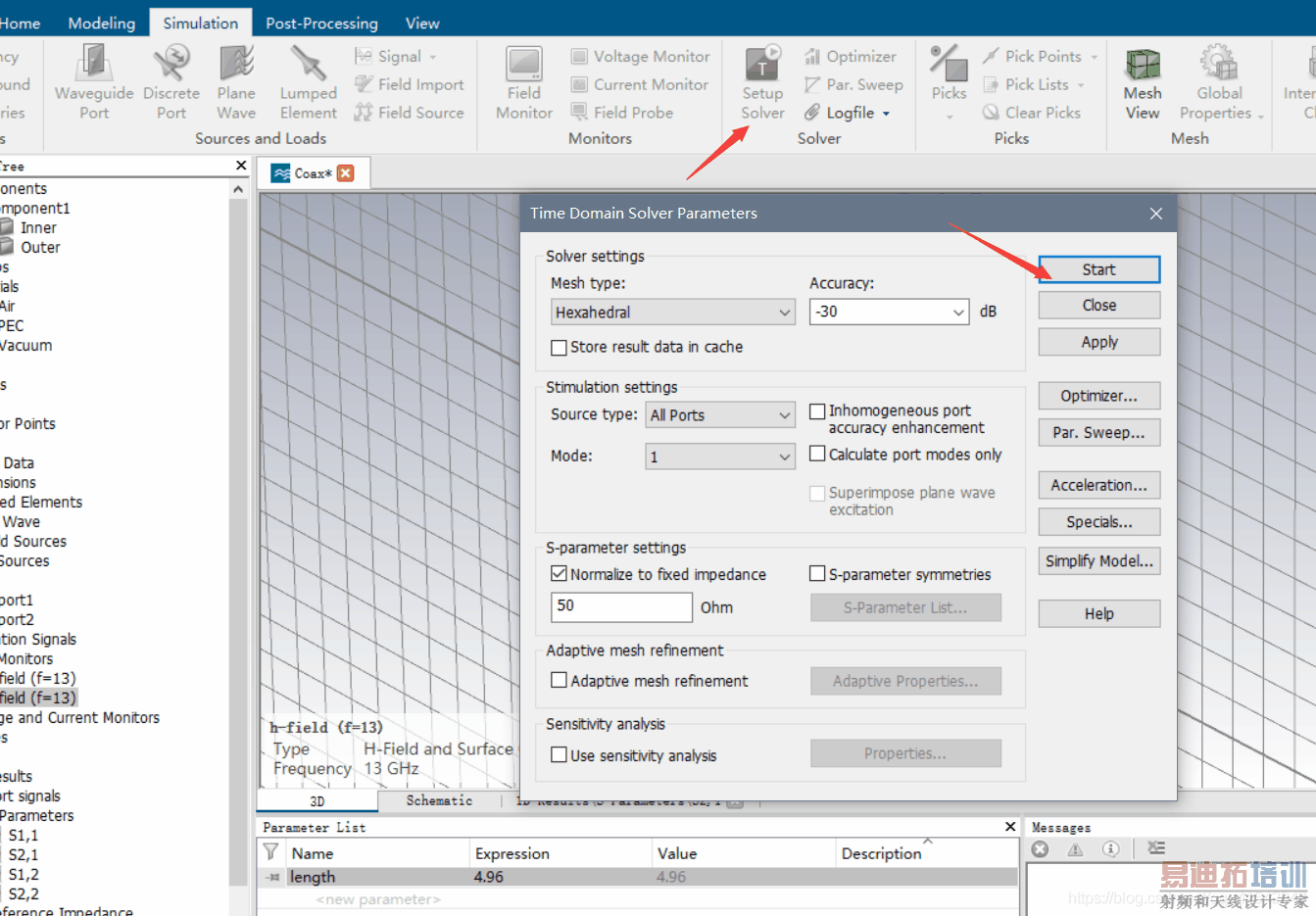

2.仿真分析


电场分布：

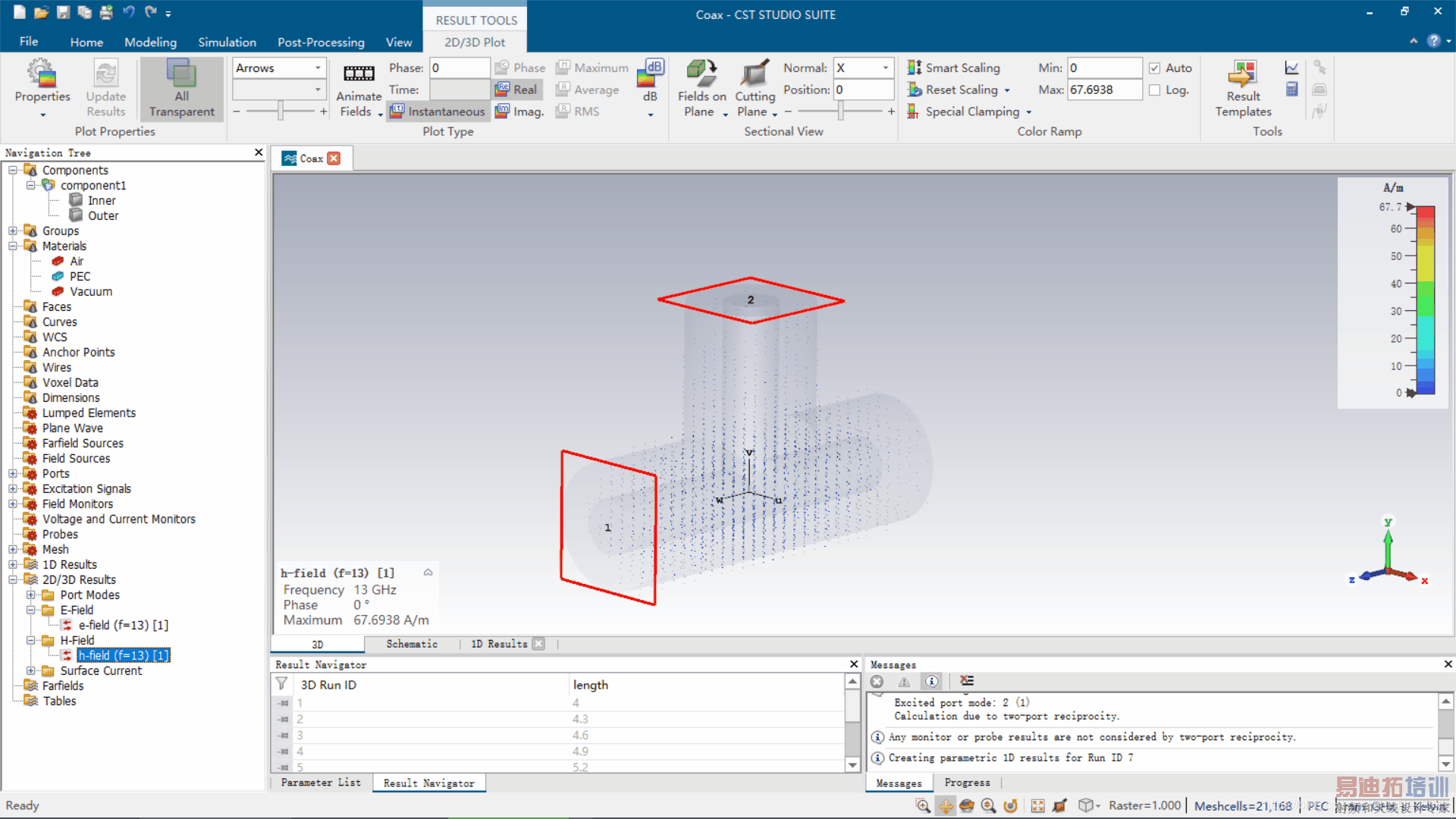

磁场分布：

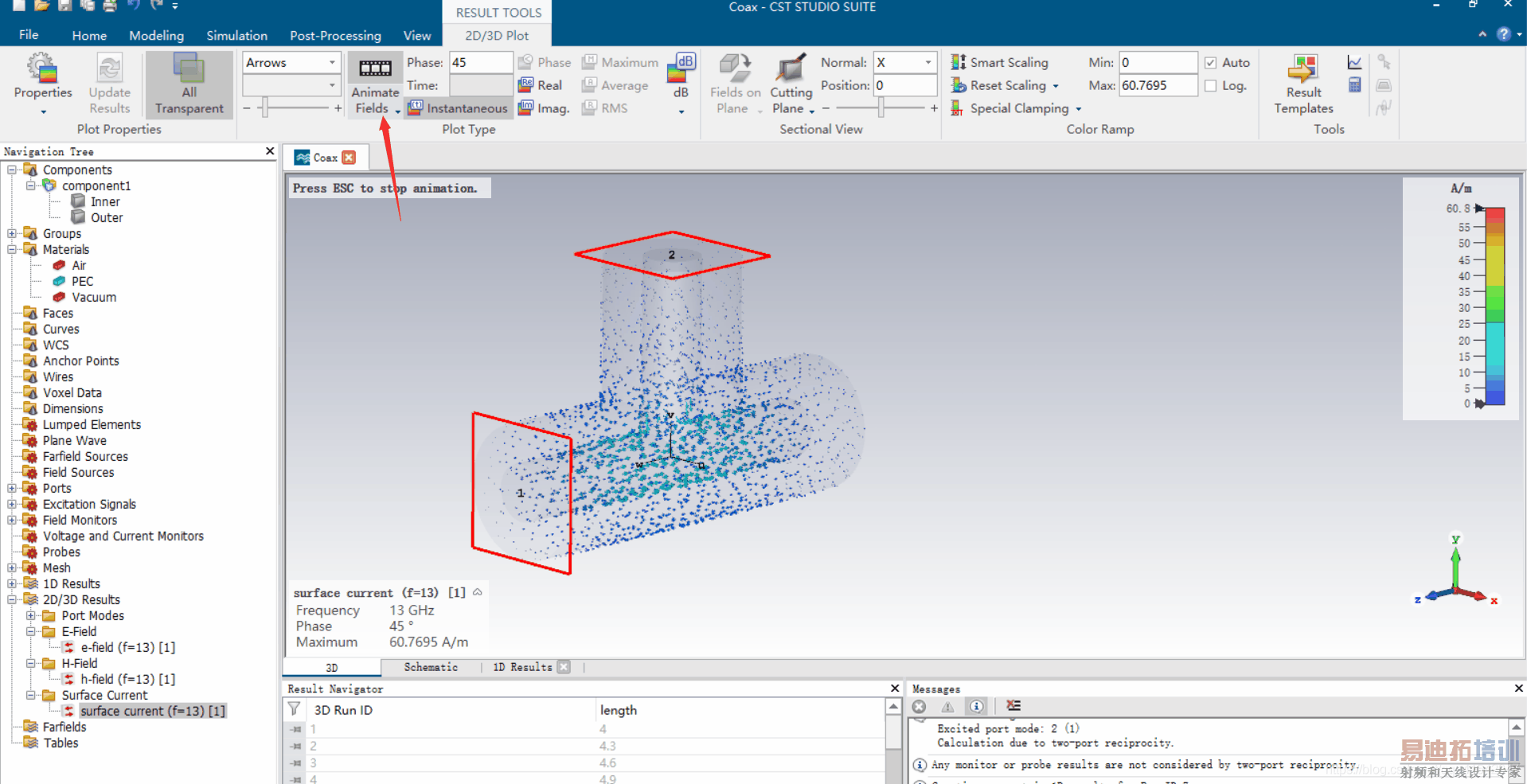

可以查看动态分布的表面电流：
