CST微波工作室学习笔记—13.微带线结构器件设计2

这是本人学习李明洋老师《CST微波工作室入门与详解》视频培训课程期间的学习笔记，记录我的CST微波工作室的学习过程。

微带线结构器件实例分析

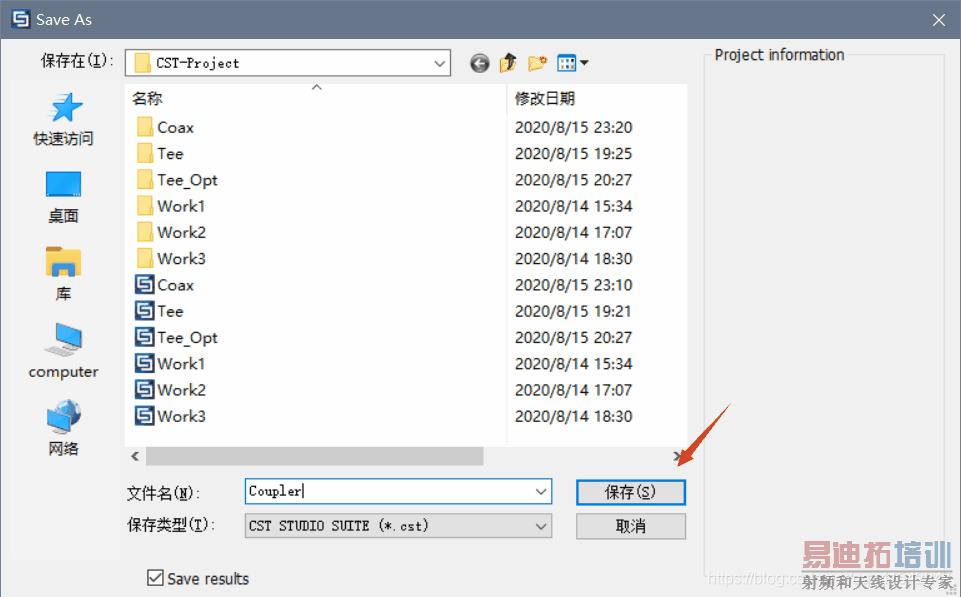

1.新建工程

2.设置工作环境

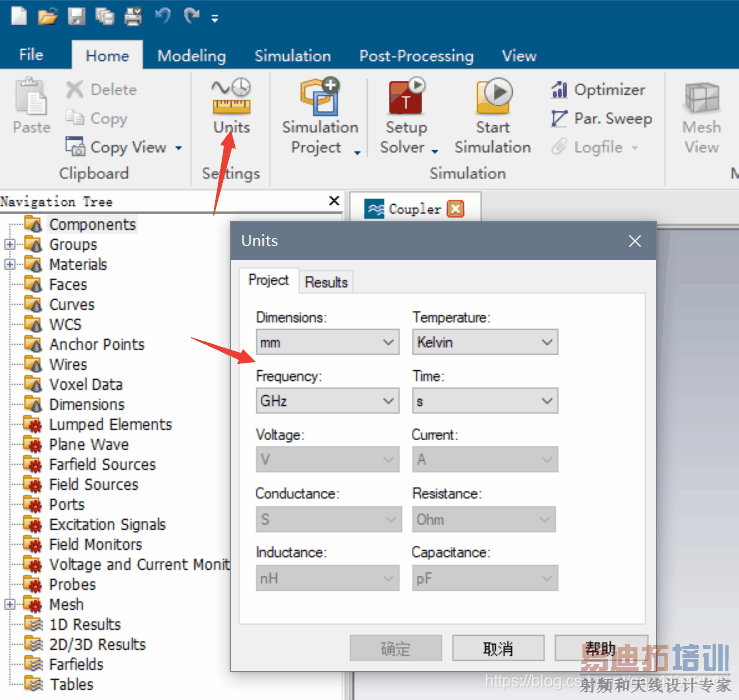

1.设置单位

2.设置求解器

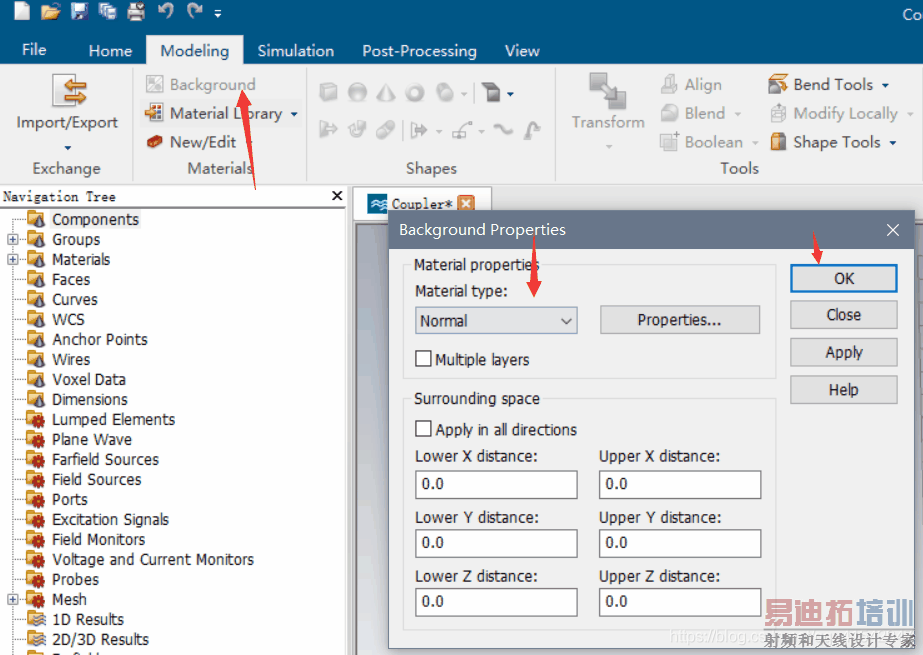

3.设置背景材料

3.创建3dB定向耦合器的结构模型

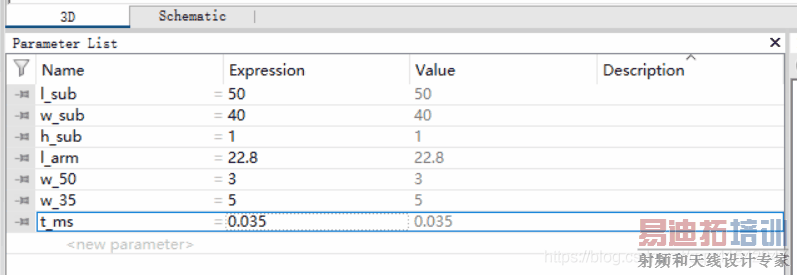

1.定义参数变量

2.创建模型

1. 介质层部分

2. 微带走线部分

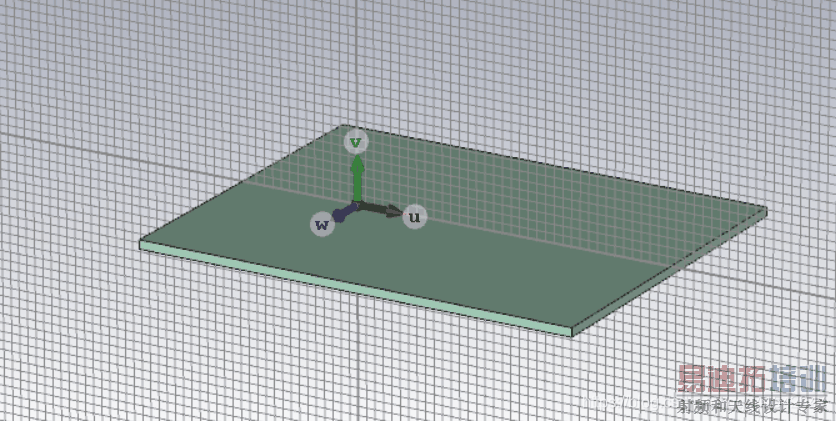

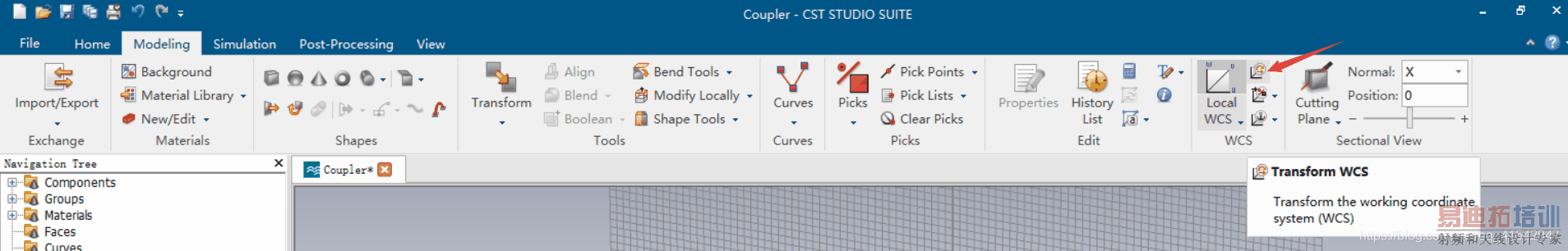

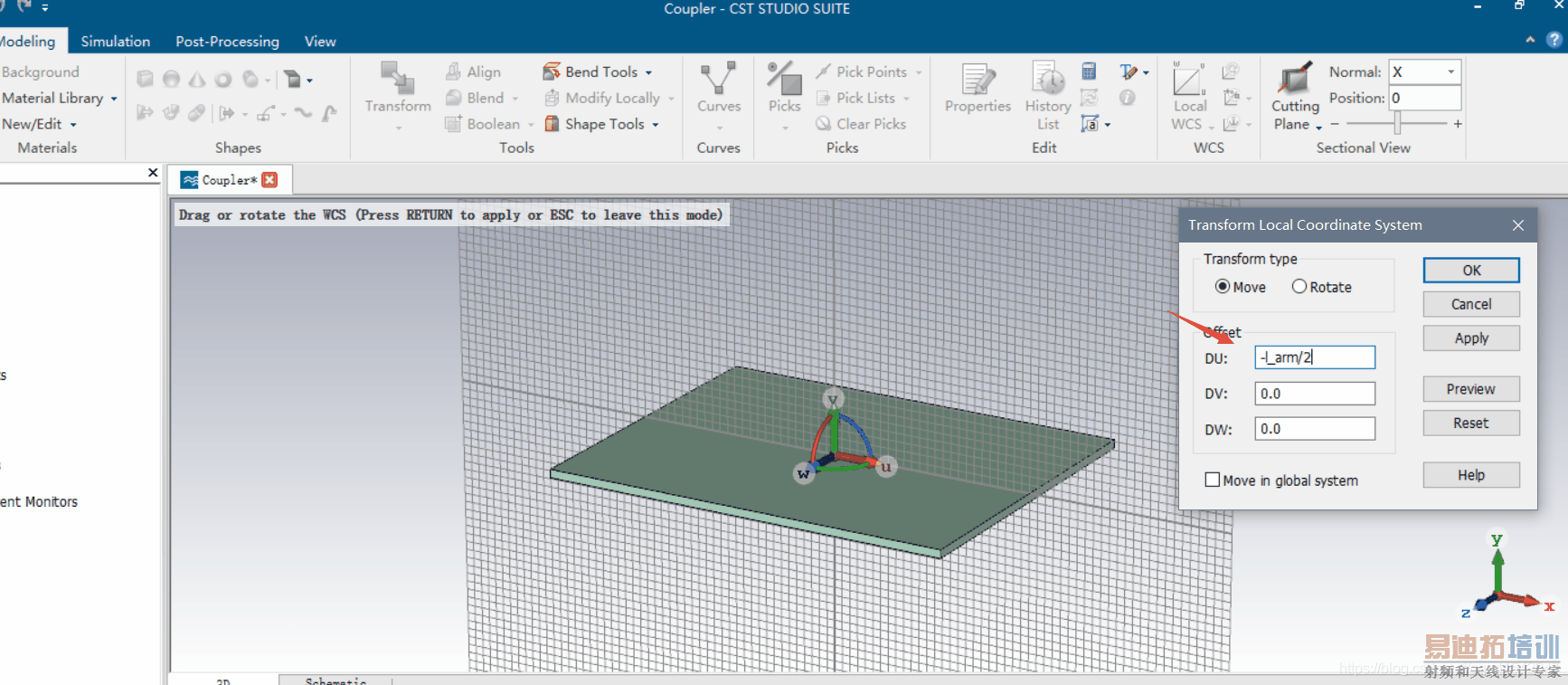

1.先创建局部坐标系：

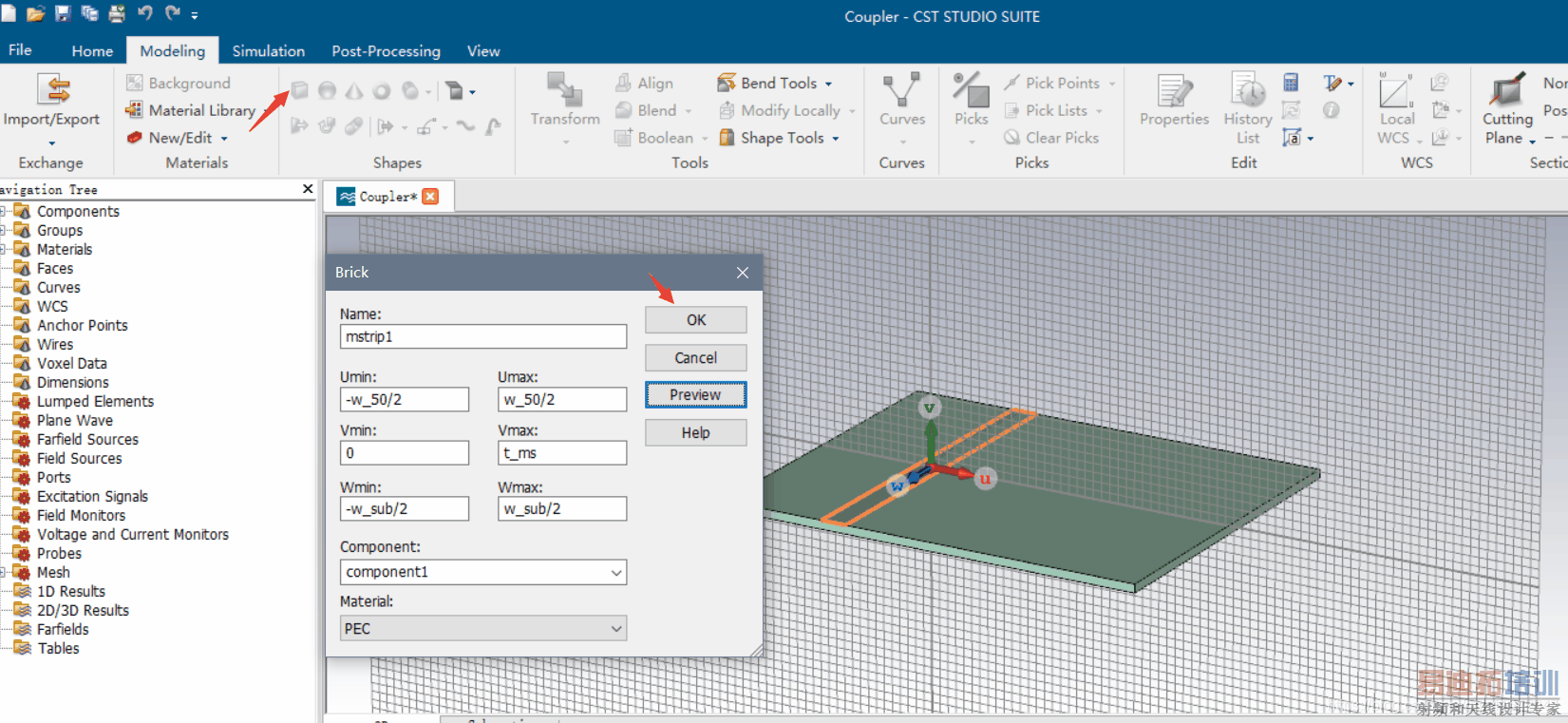

2.创建50Ω微带线模型：

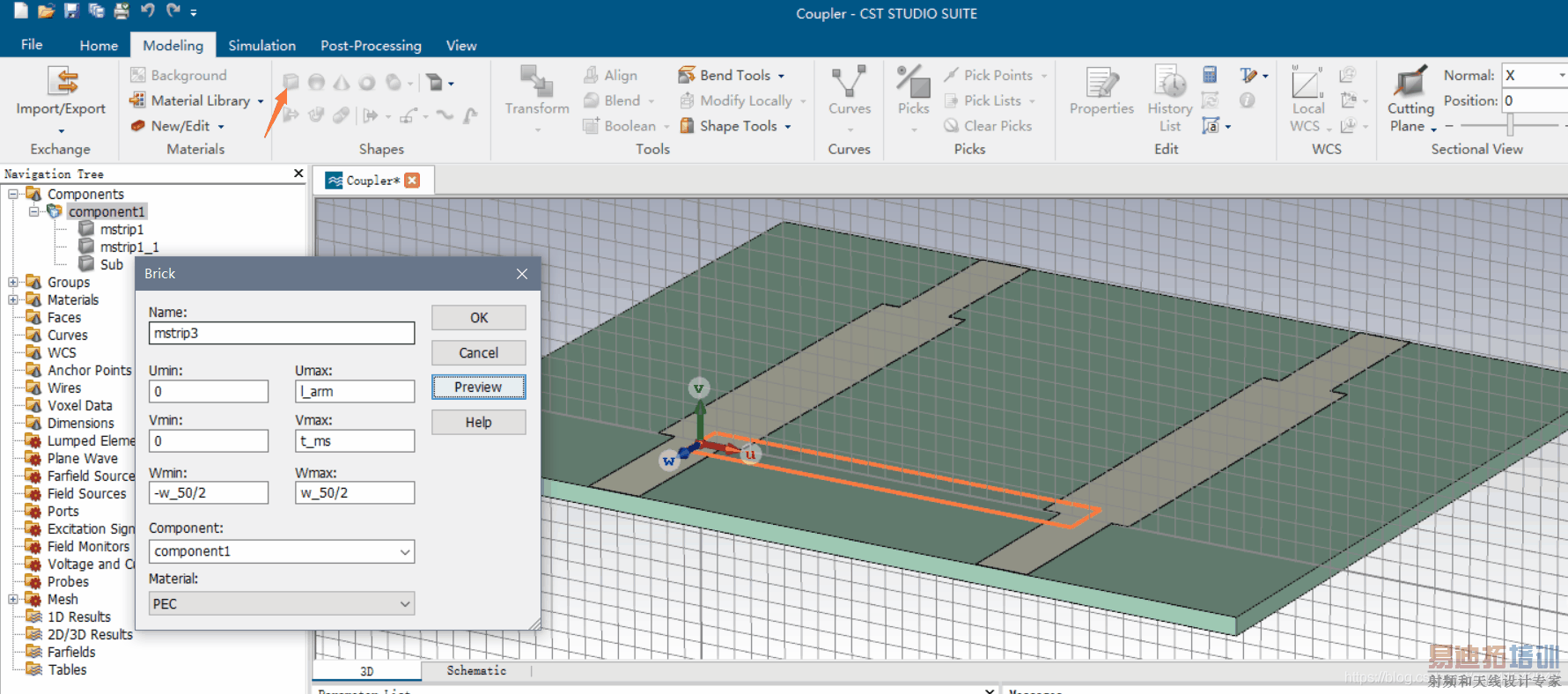

3.创建35Ω微带线模型：

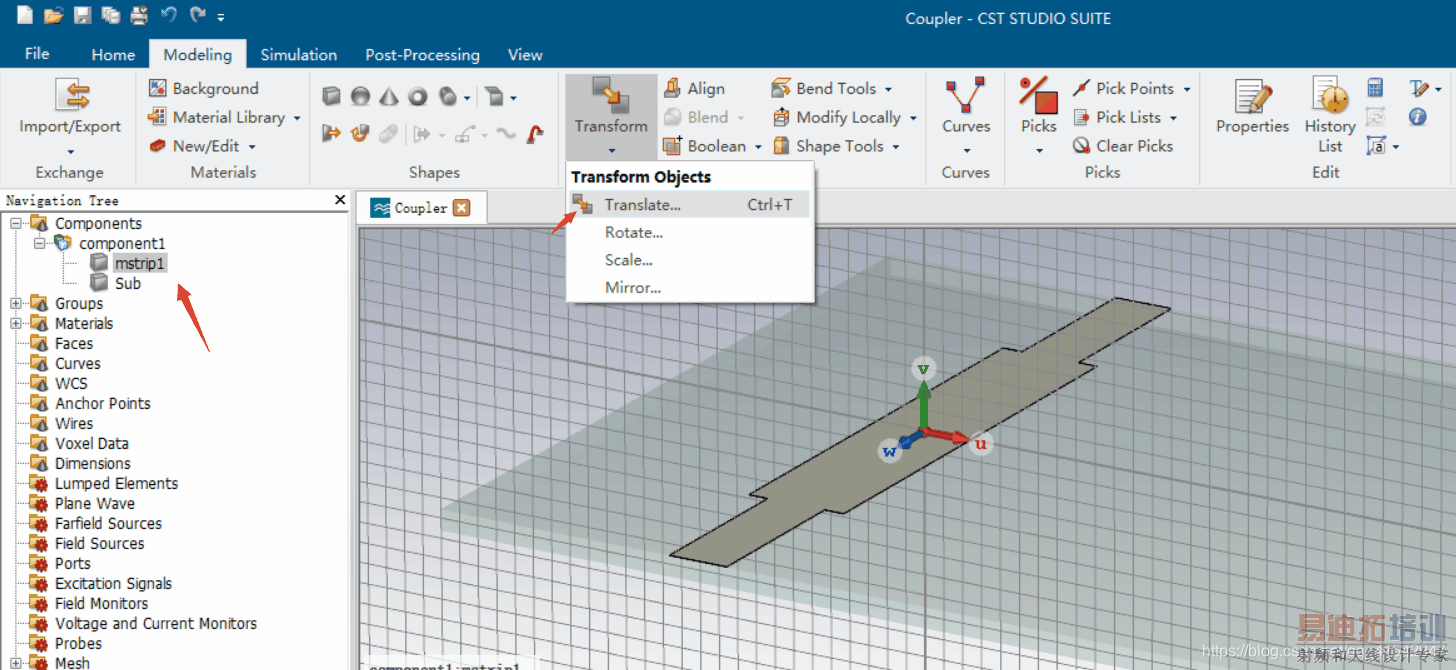

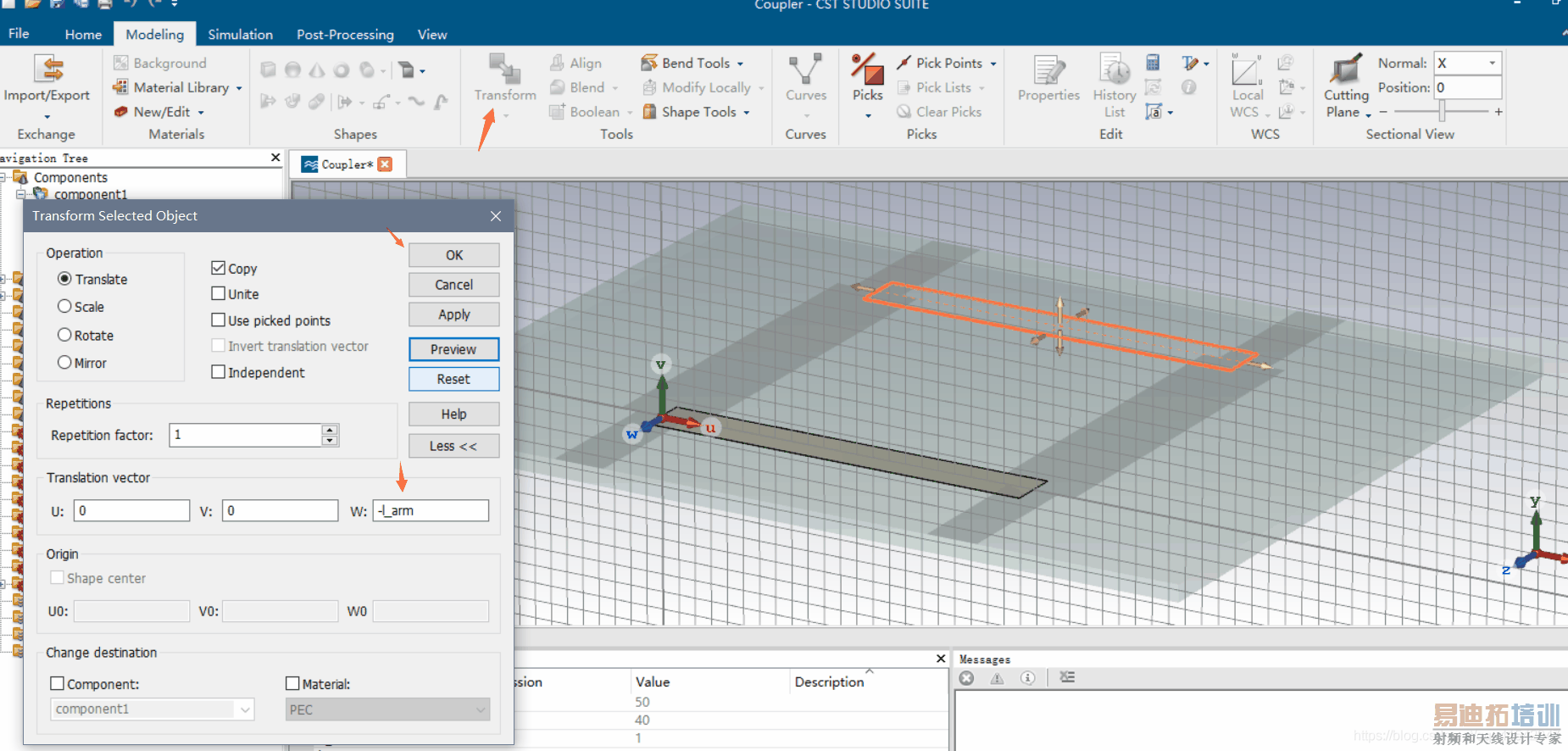

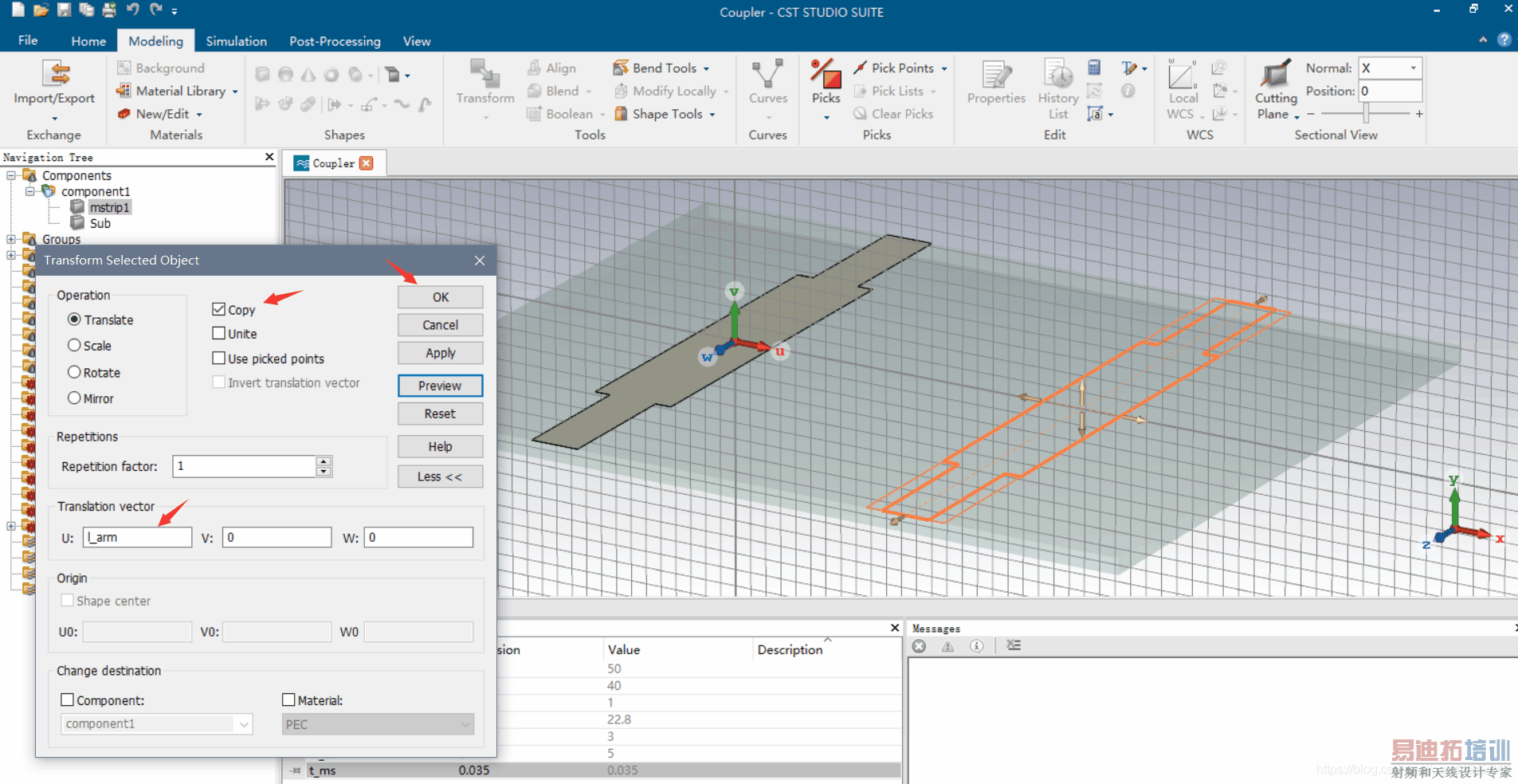

4.创建另一条耦合臂：


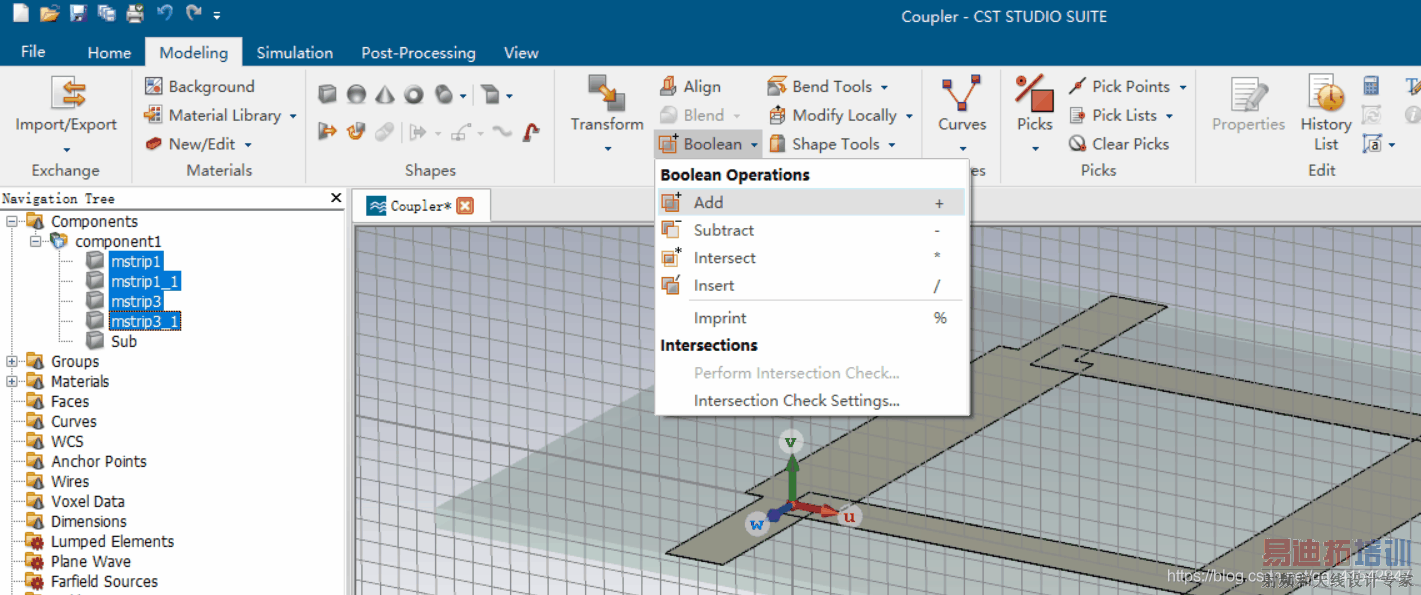

5.创建另外两条耦合臂：

4.设置波导端口（重点）

波导端口设置 ，左右延申8mm，下延时1mm，上延申10mm：


按照相同方法设置其他3个波导端口：

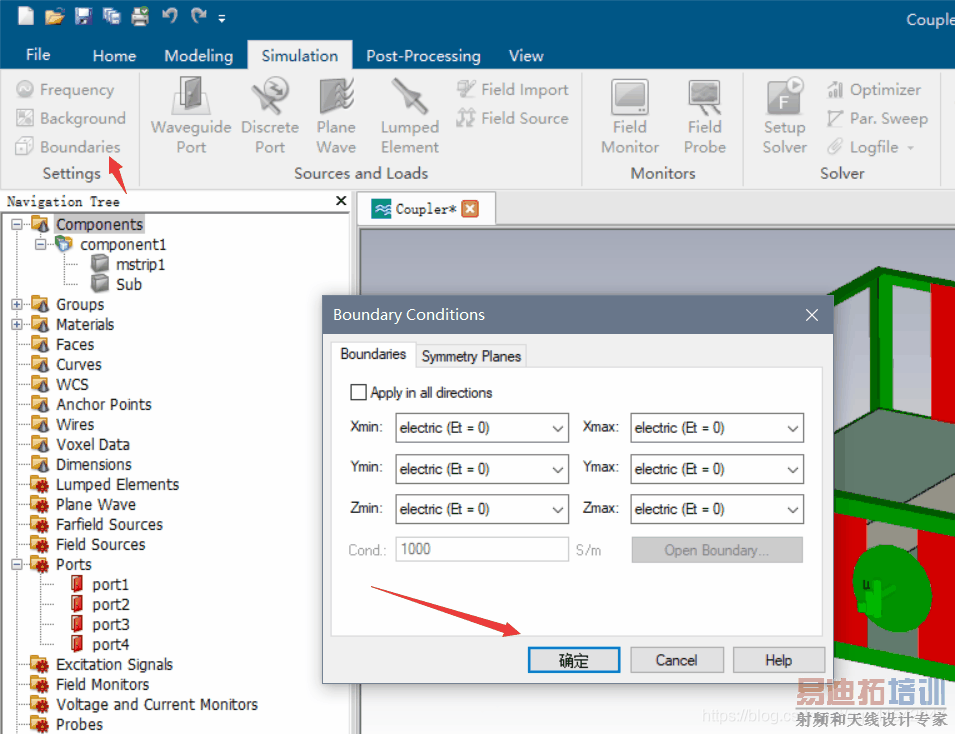

设置金属地：

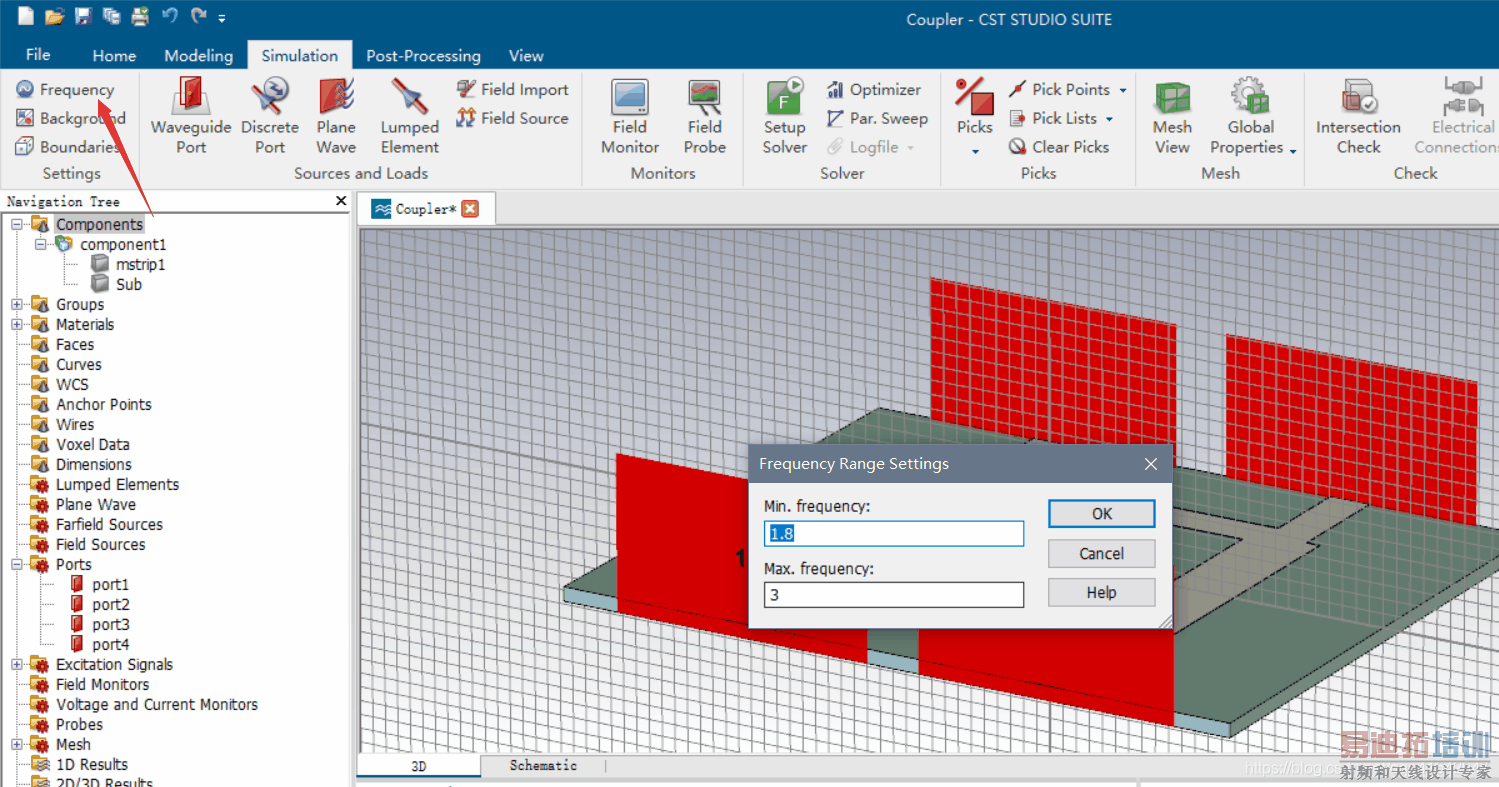

5.设置频率范围

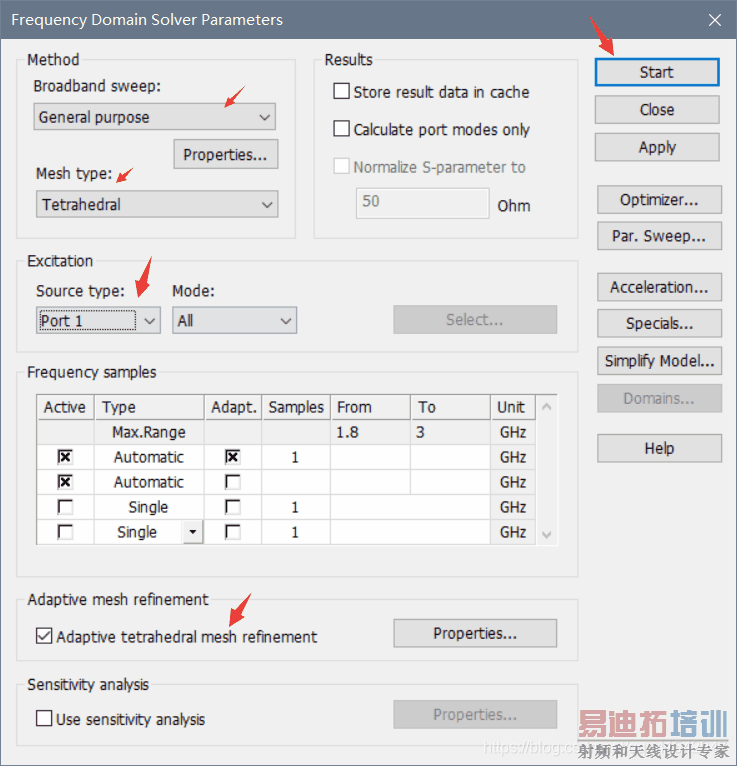

6.运行仿真分析

1.运行仿真

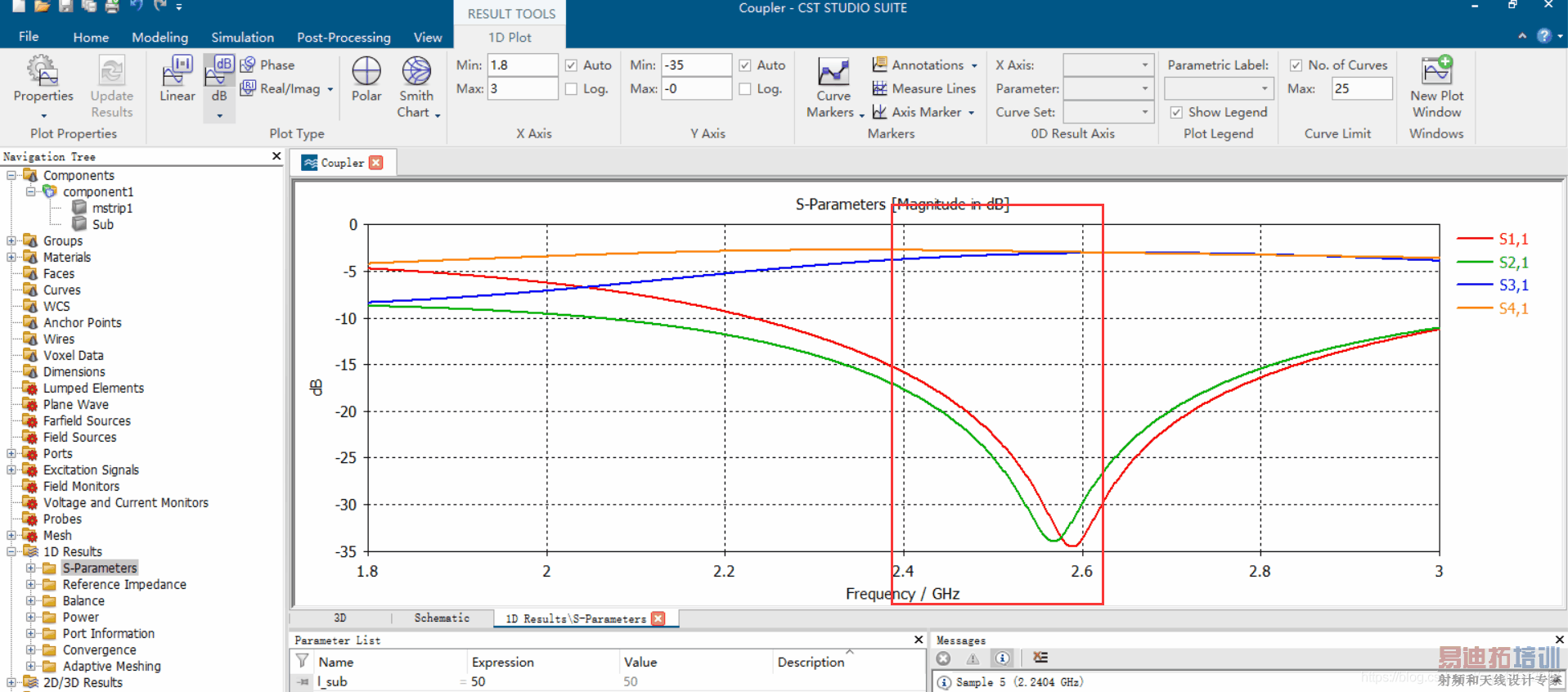

2. S 参数分析

可见工作频率稍微的有些偏移到了2.5GHz左右，可能影响工作频率的参数是1/4波长，因此要对1/4波长进行优化设计（1/4波长偏小）

7.参数优化分析

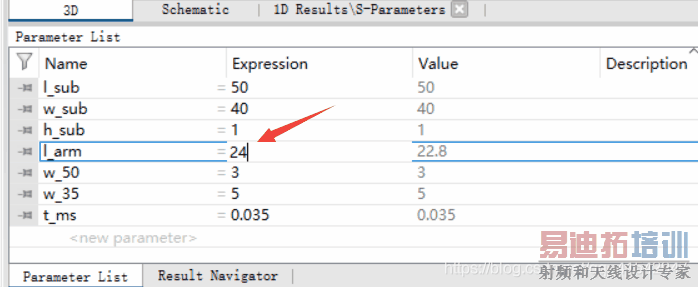

1.参数修改

F7更新模型后，运行仿真

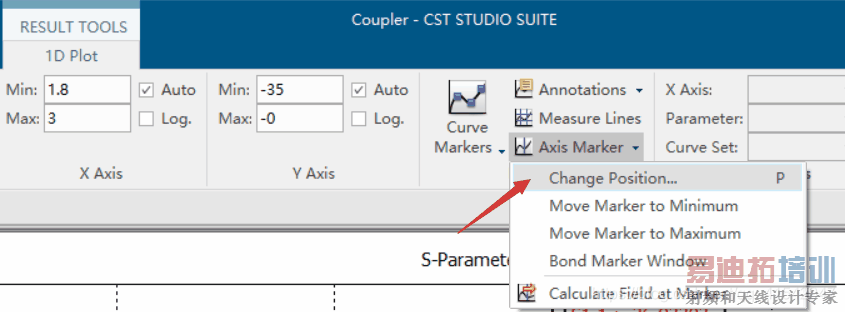

2. S 参数分析

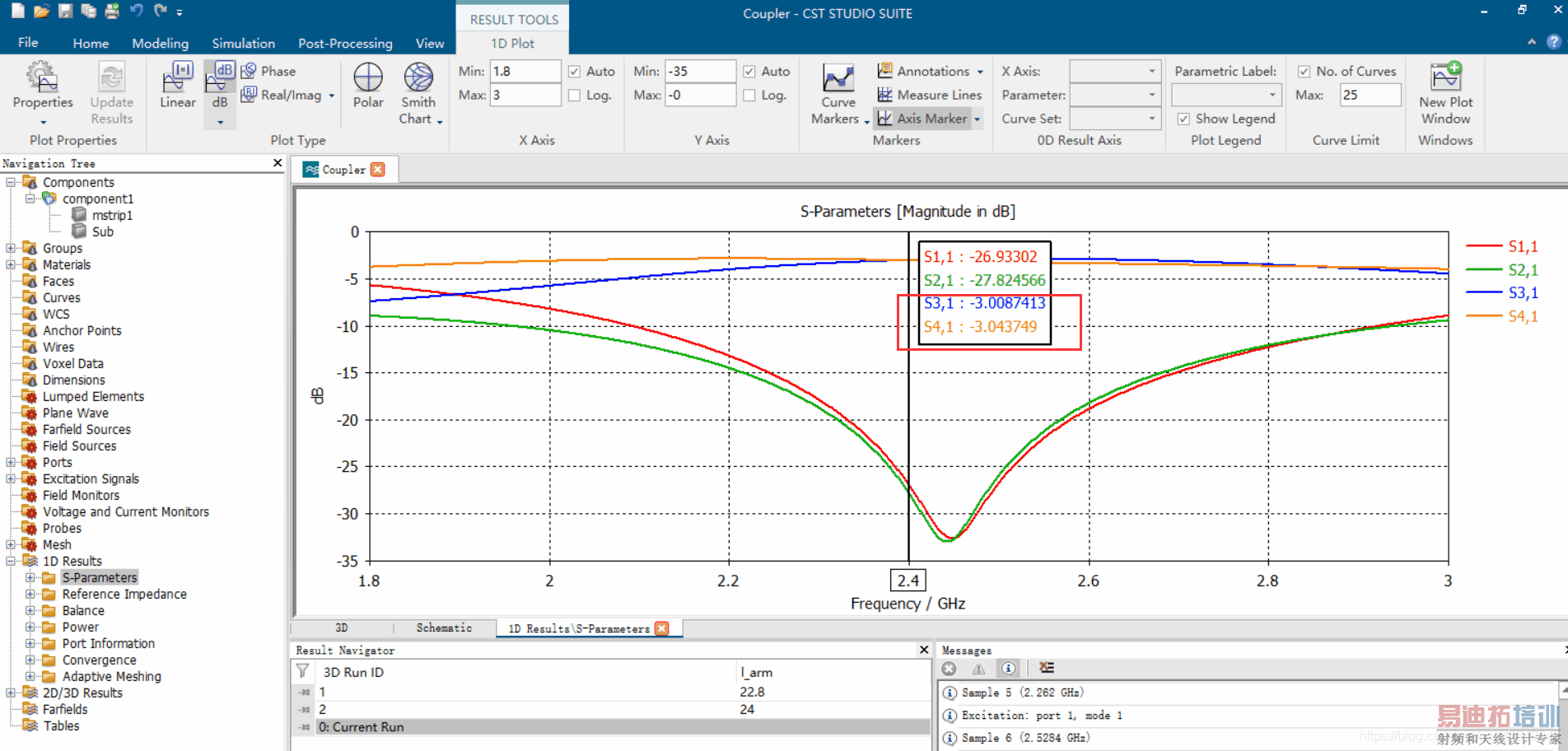

可见③④端口的输出信号都有3dB的衰减，②端口衰减很大，相当于隔离：

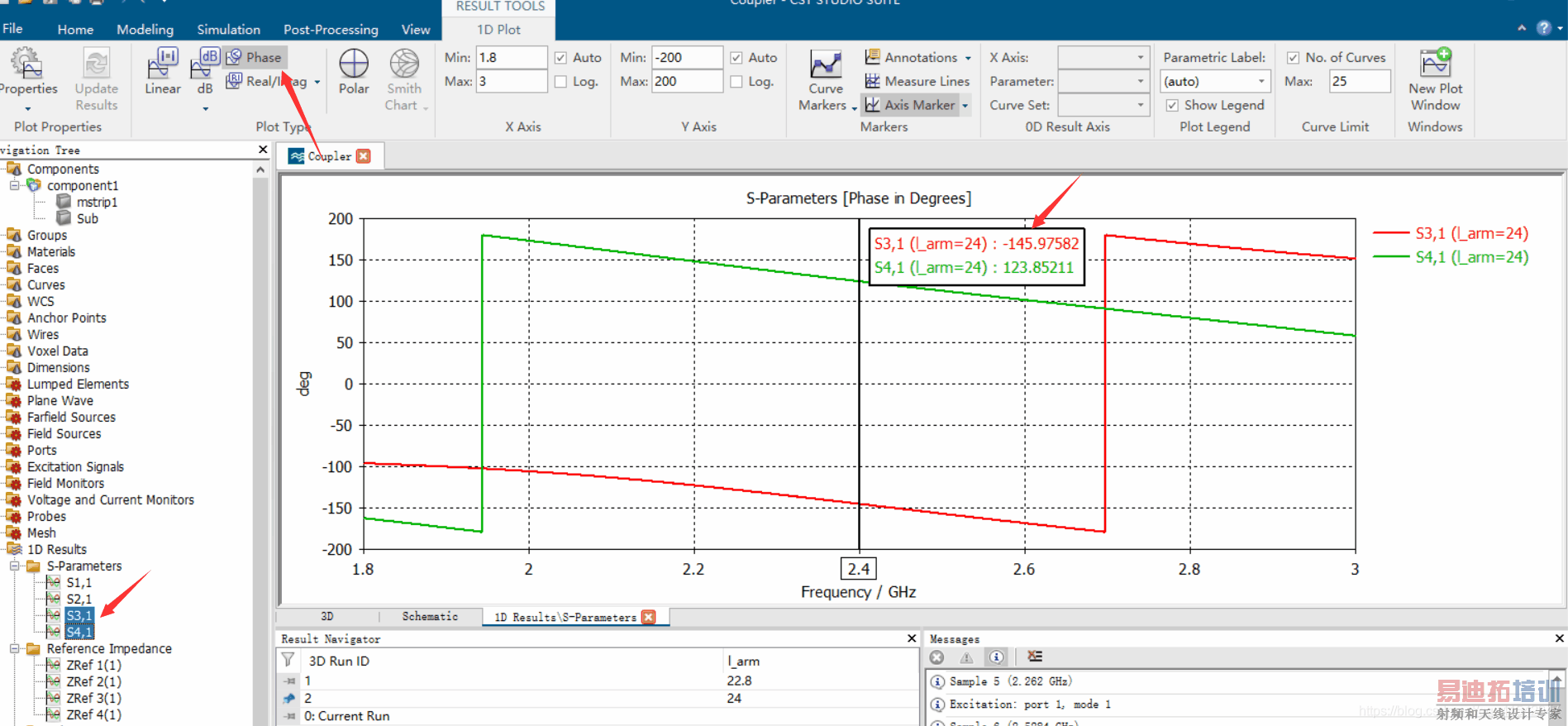

③④端口的相位差近似为90°：

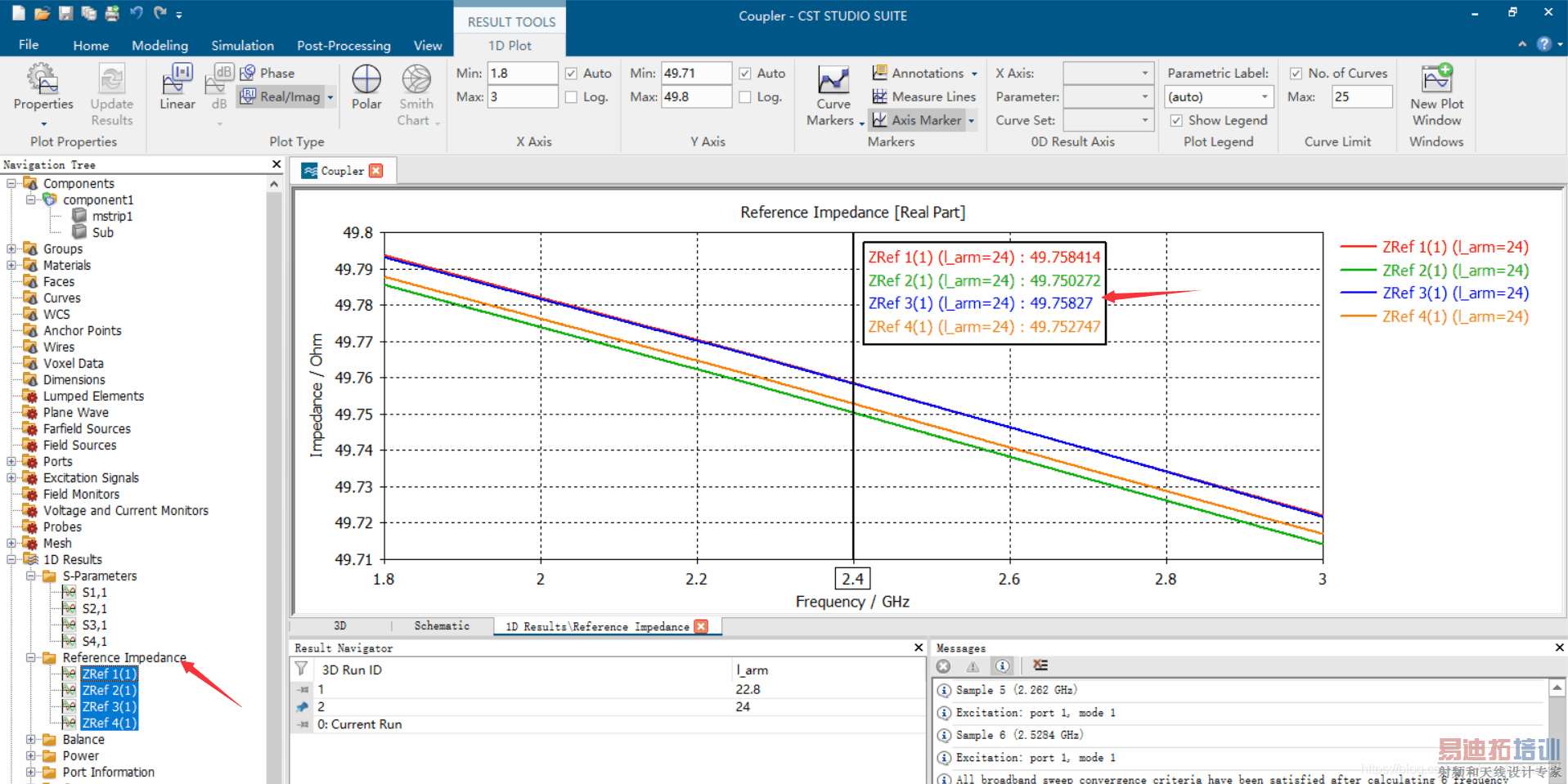

特性阻抗近似为50Ω：

8.查看电流分布

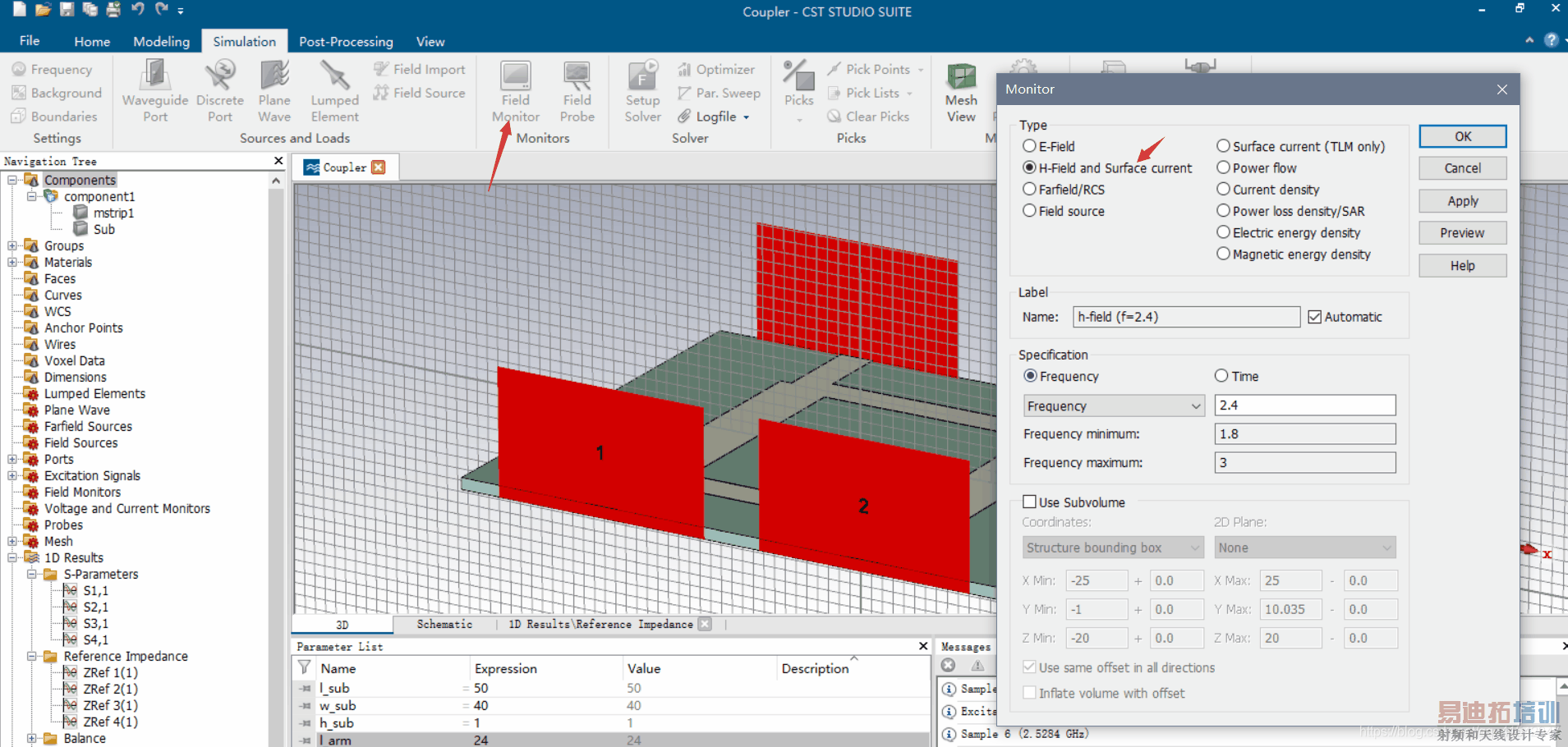

1.设置场监视器

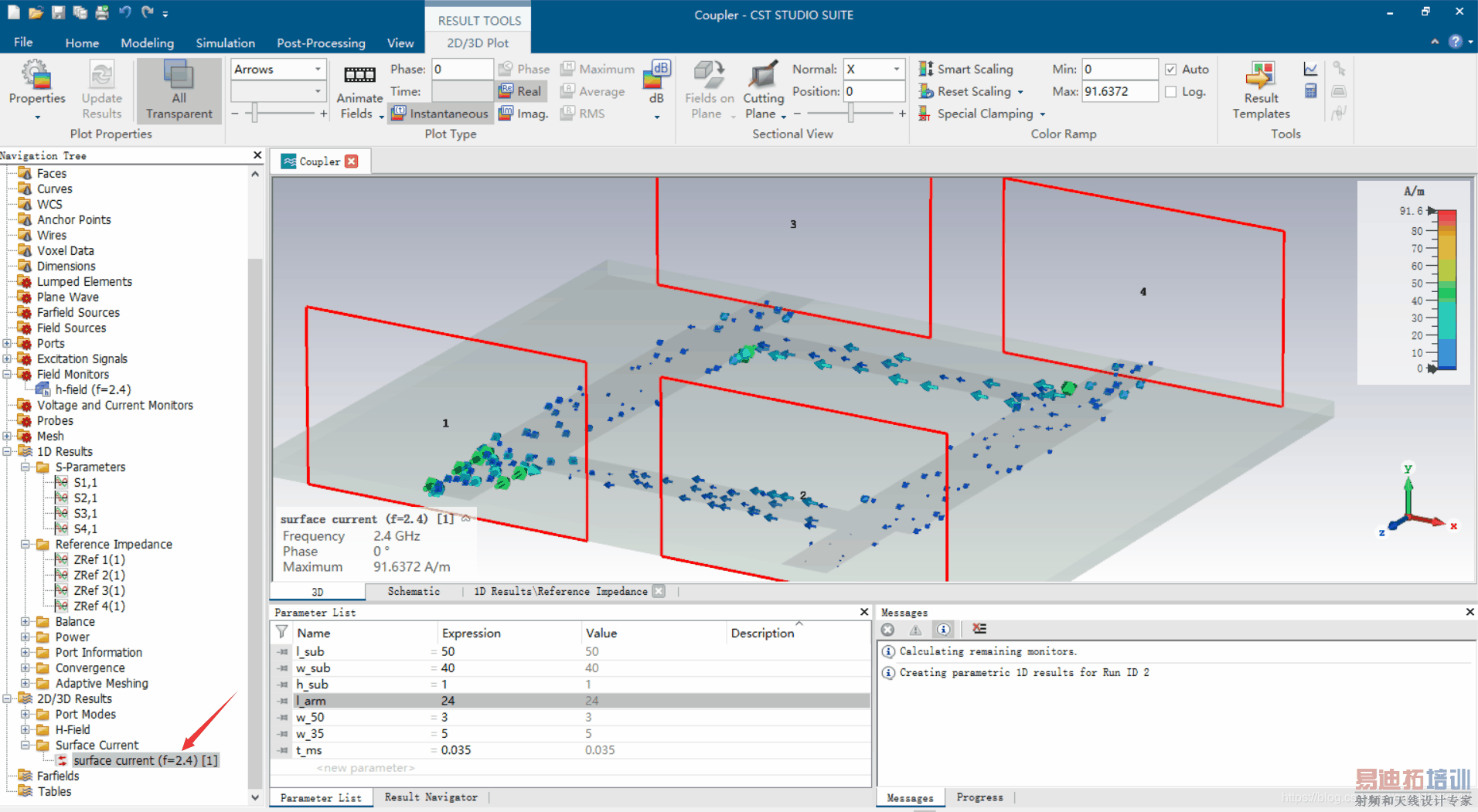

2.表面电流

值在②端口几乎没有电流（被隔离），③④端口有电流：
