CST微波工作室学习笔记—15.谐振腔体分析

这是本人学习李明洋老师《CST微波工作室入门与详解》视频培训课程期间的学习笔记，记录我的CST微波工作室的学习过程。

圆柱形腔体谐振器

• 微波腔体谐振器是由导体制成的封闭腔体，电磁波在腔体内连续反射，如果频率和模式合适，会产生驻波，发生谐振现象
• 微波谐振器的主要参数：谐振频率/谐振波长，品质因数Q

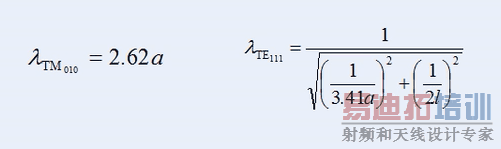

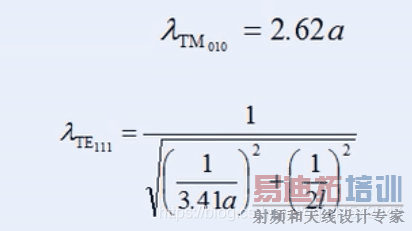

• 分析图中圆柱形腔体谐振器，当l=a时，TM010是最低次模，TM111是次低次模，且二者的谐振波长分别为：

设计模型

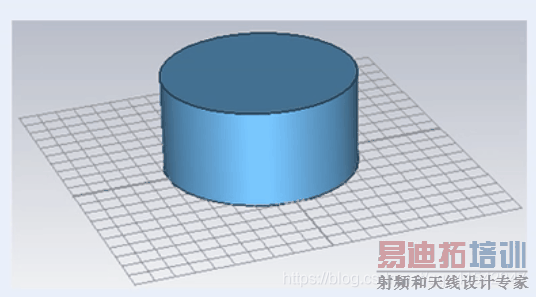

• 半径为15mm，高度为15mm的圆柱形腔体
• 腔体外壳为金属铝（电导率：3.56*10的七次方 S/m）
• 分析该腔体内的基模和次低次模


理论分析

• 基模和次低次模分别是TM010模和TE111模



工作环境

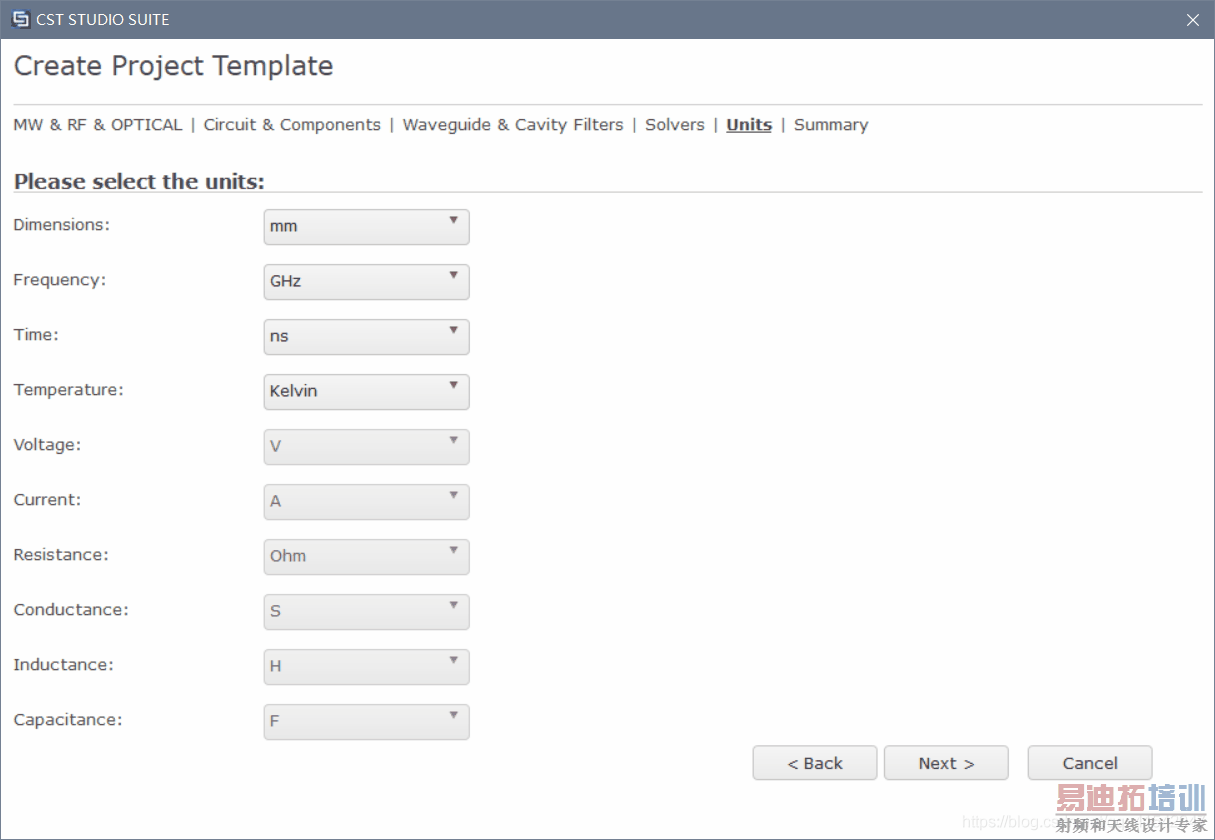

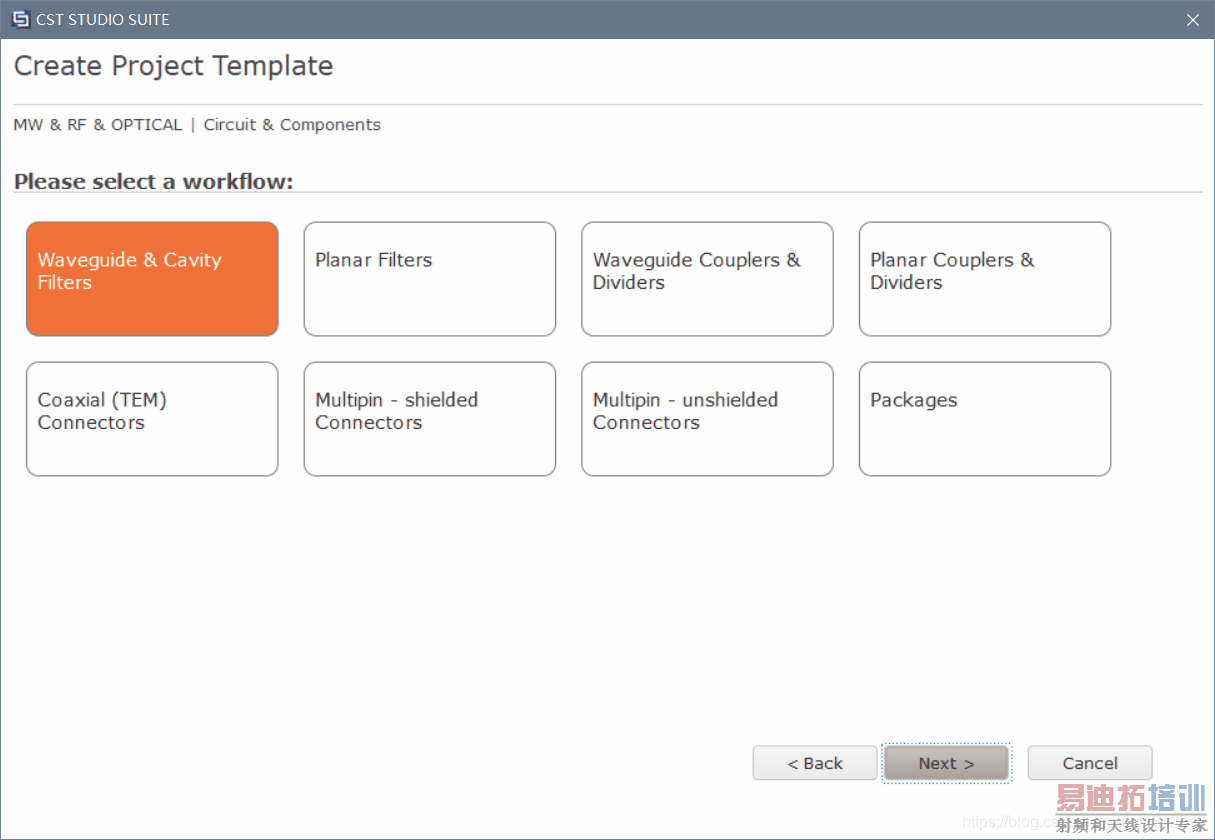

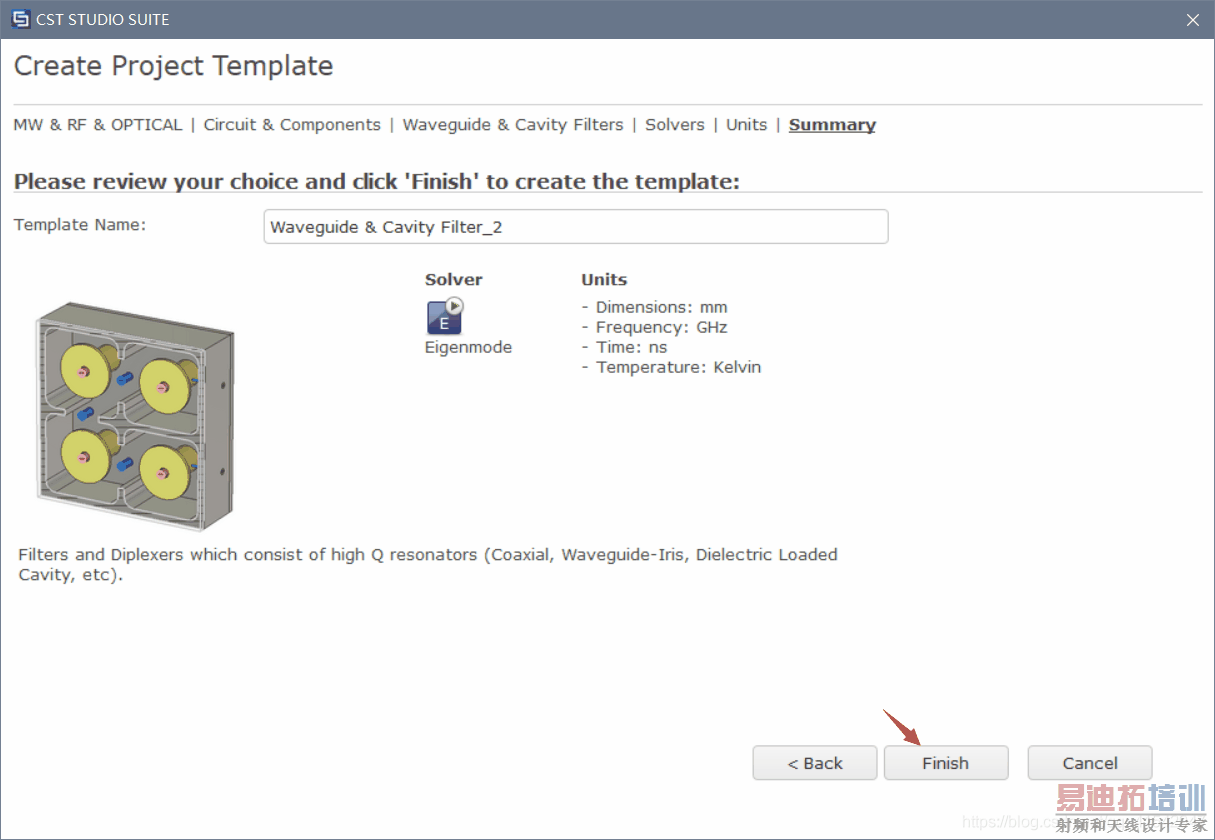

• 调用设计模板创建新的设计

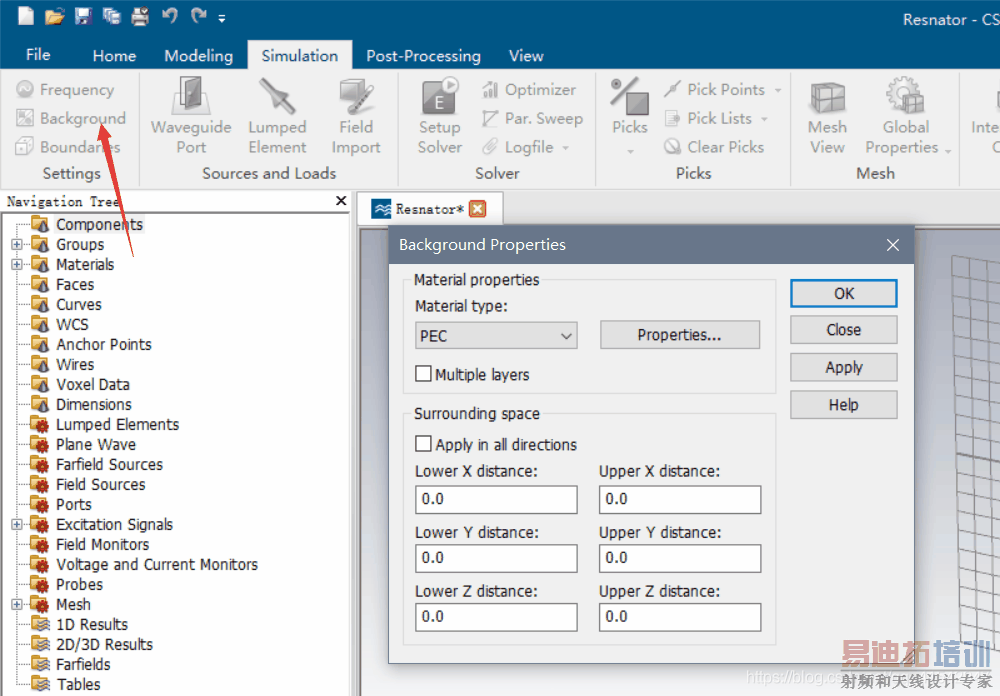

• 背景材料：PEC

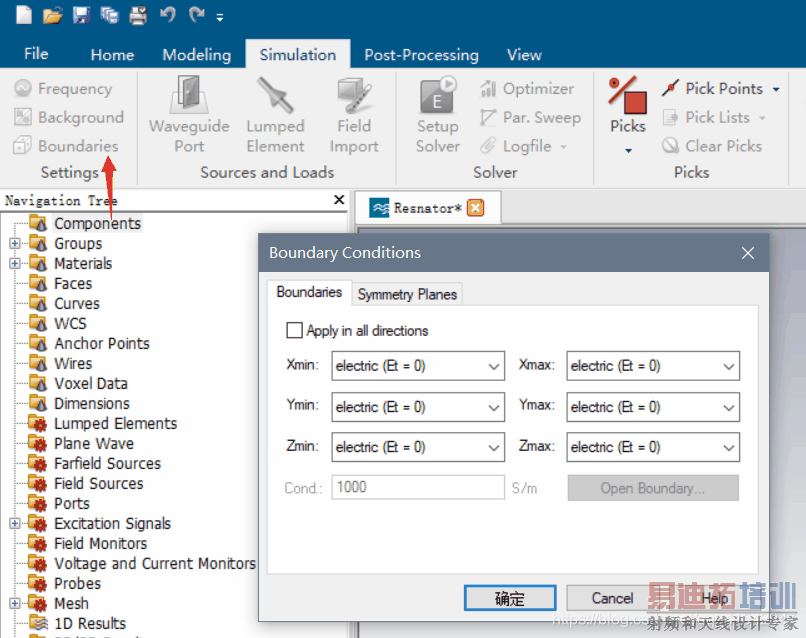

• 边界条件：电边界

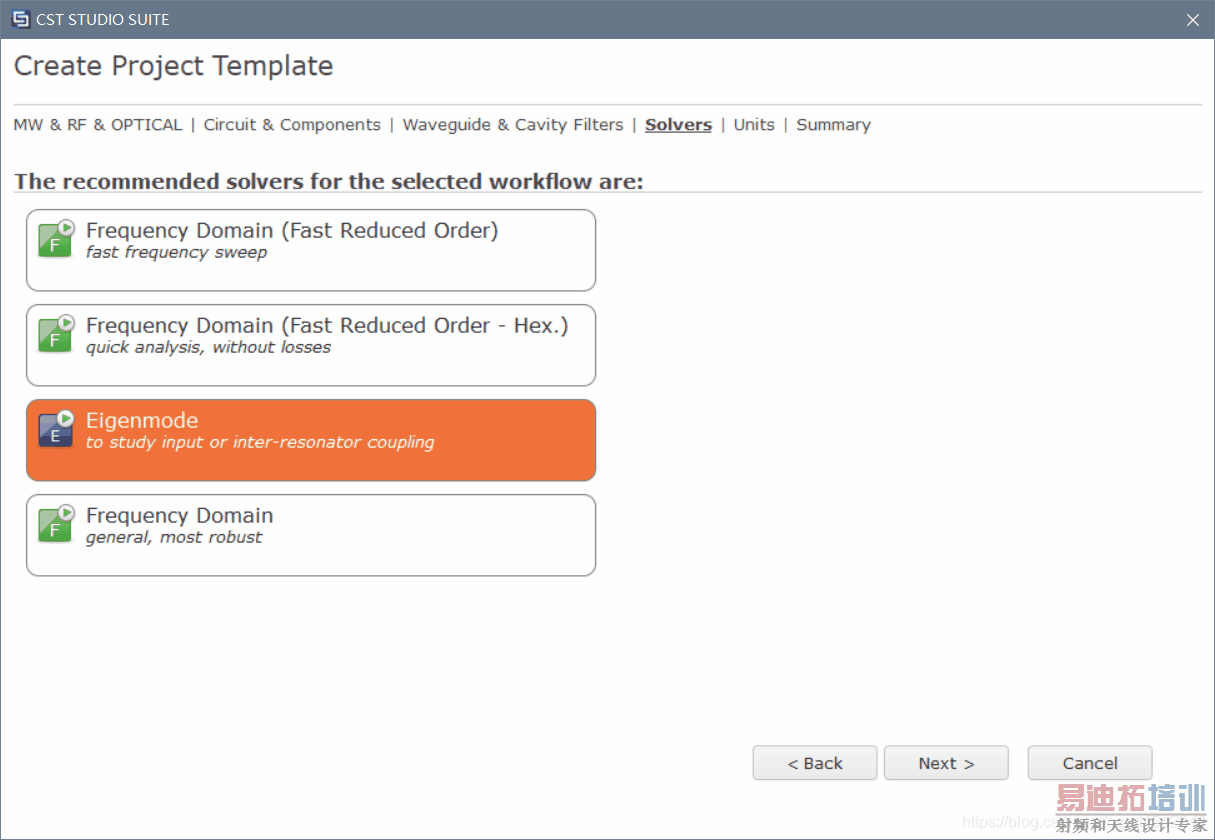

• 求解器：本征模求解器（Eigenmode Solver）

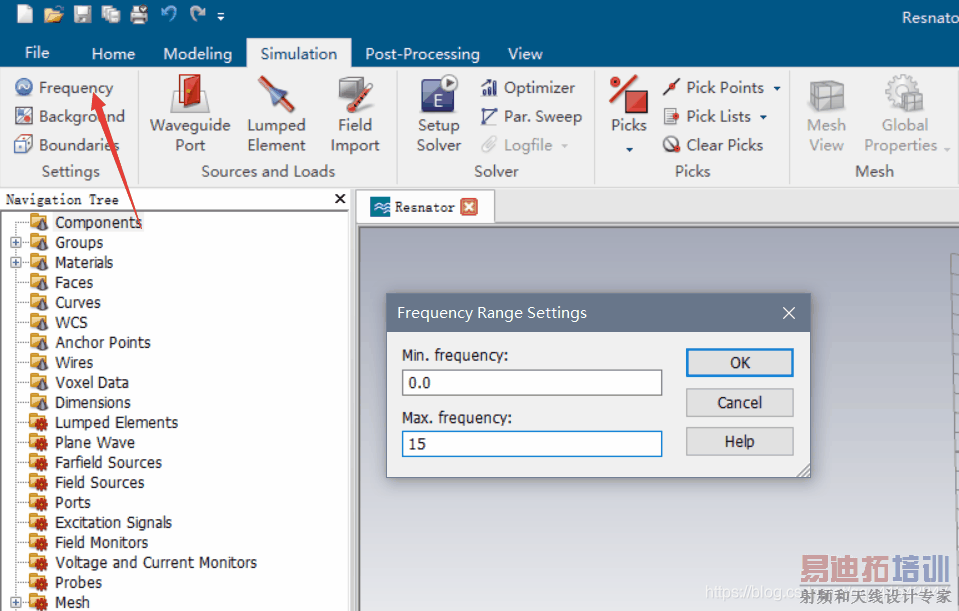

• 分析频率范围：0 ~ 15GHz

分析结果

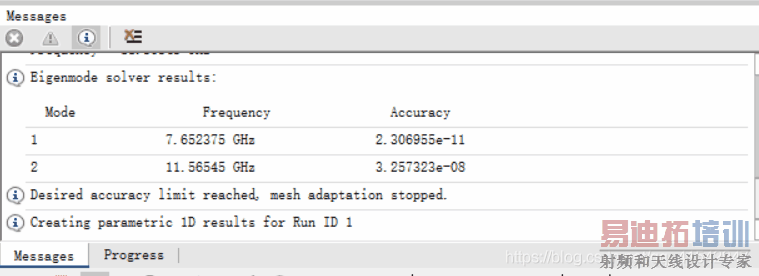

• 各模式的谐振频率
• 各模式的场分布

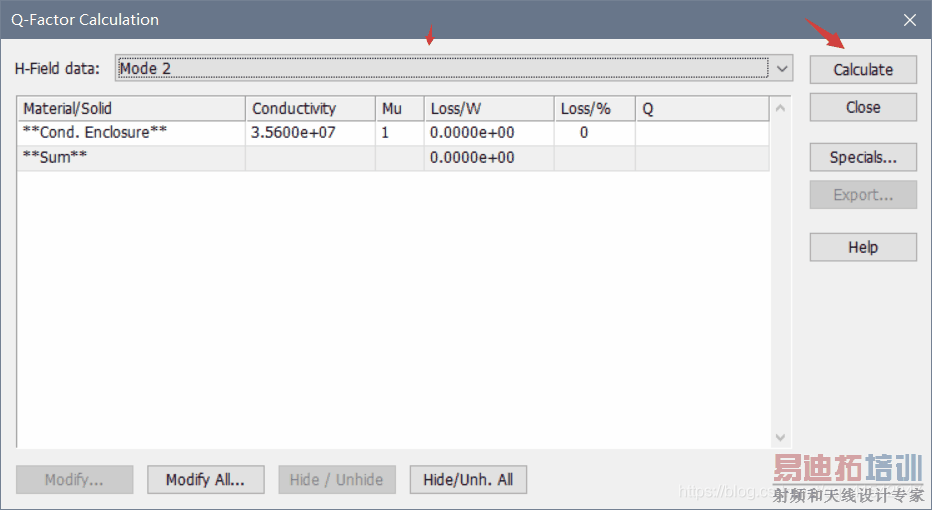

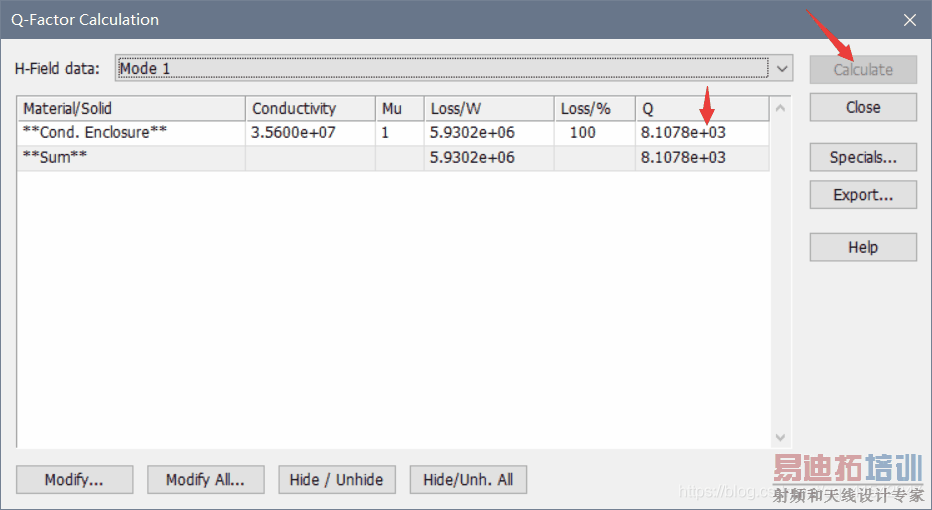

• 各模式的品质因数Q

实例操作

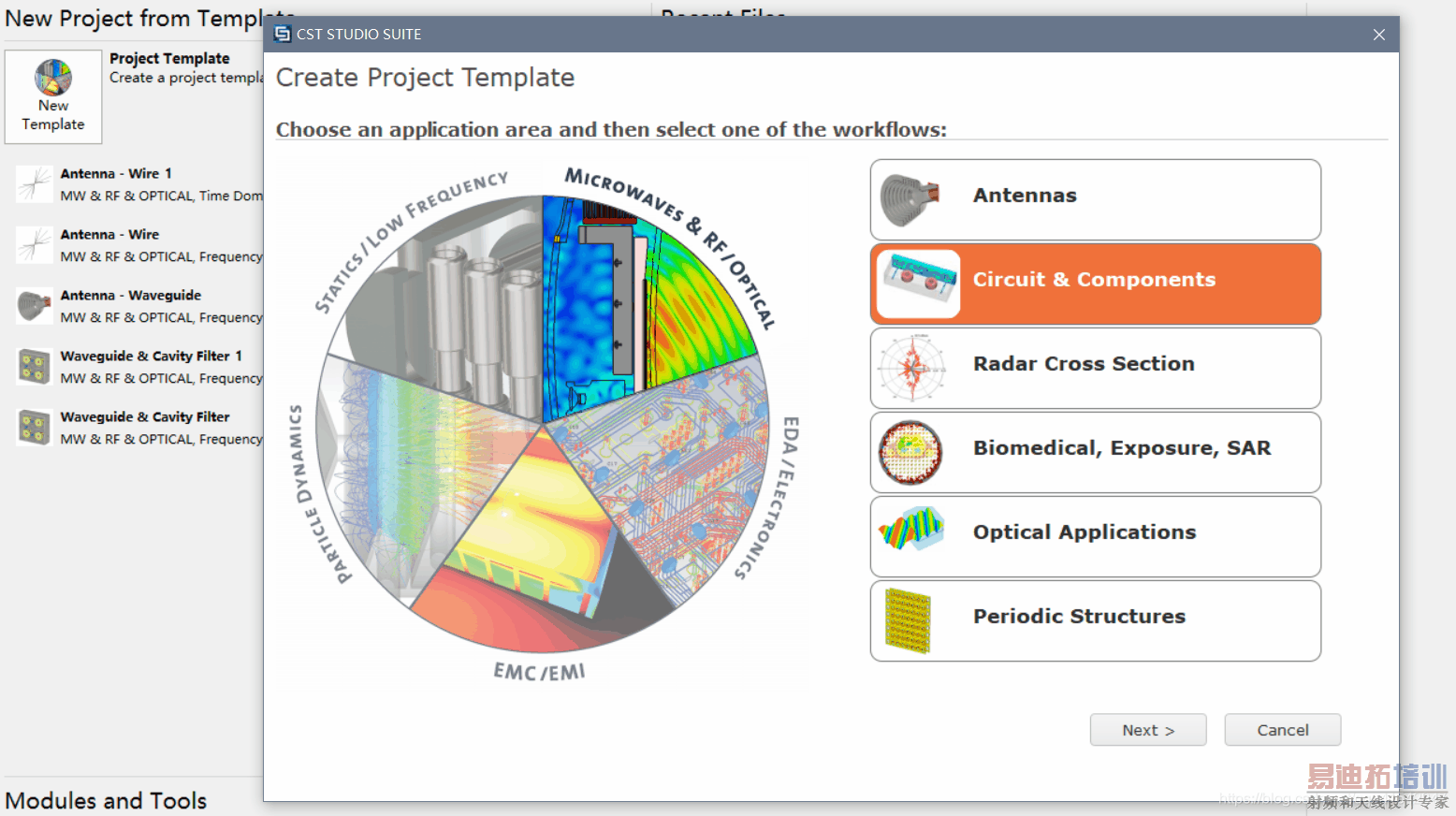

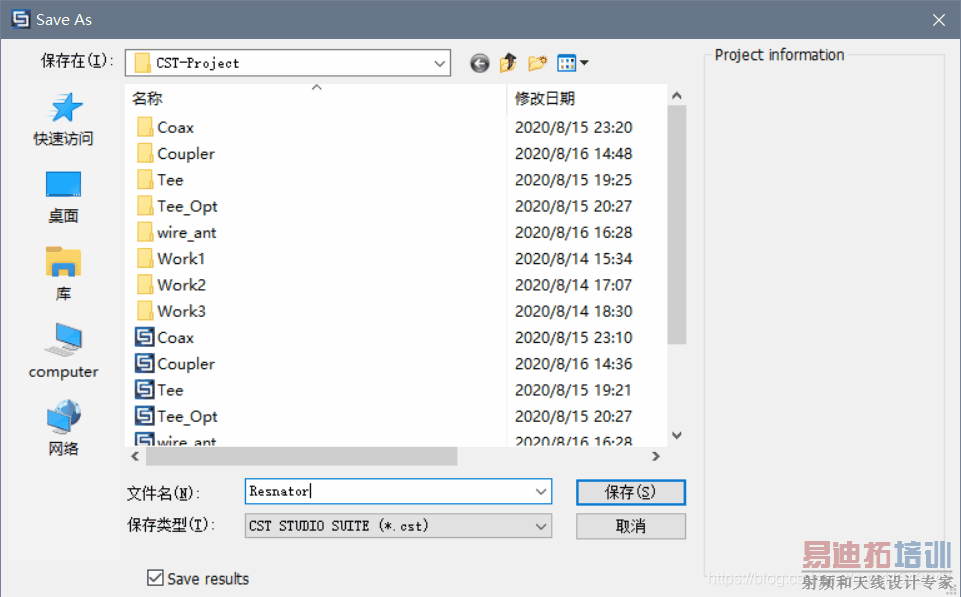

1.新建工程

2.设置工作环境

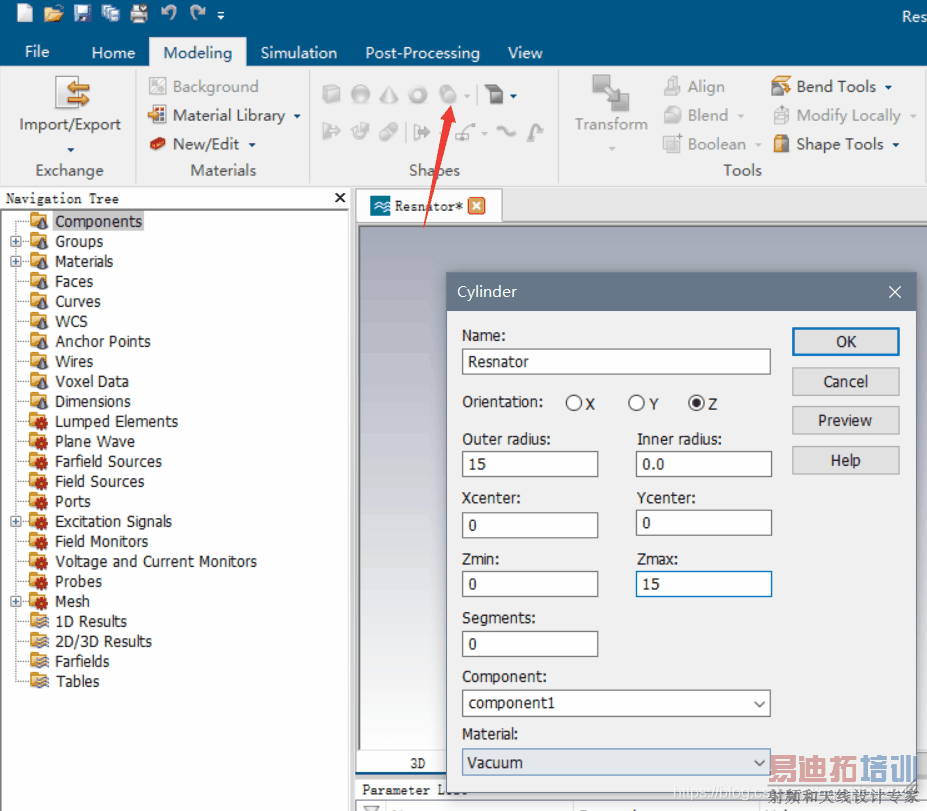

3.创建模型

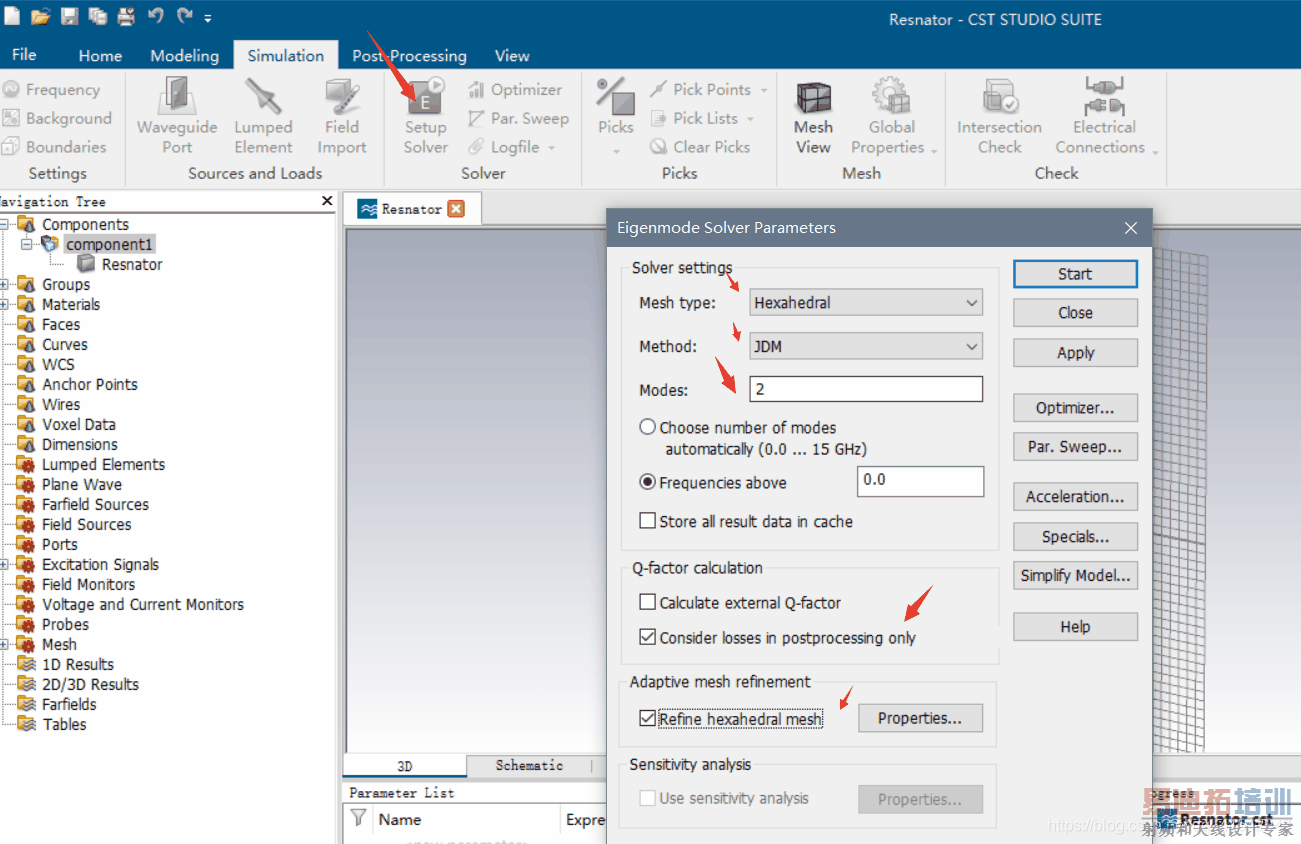

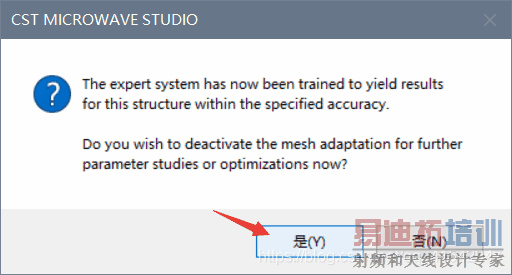

4.运行仿真

5.仿真分析

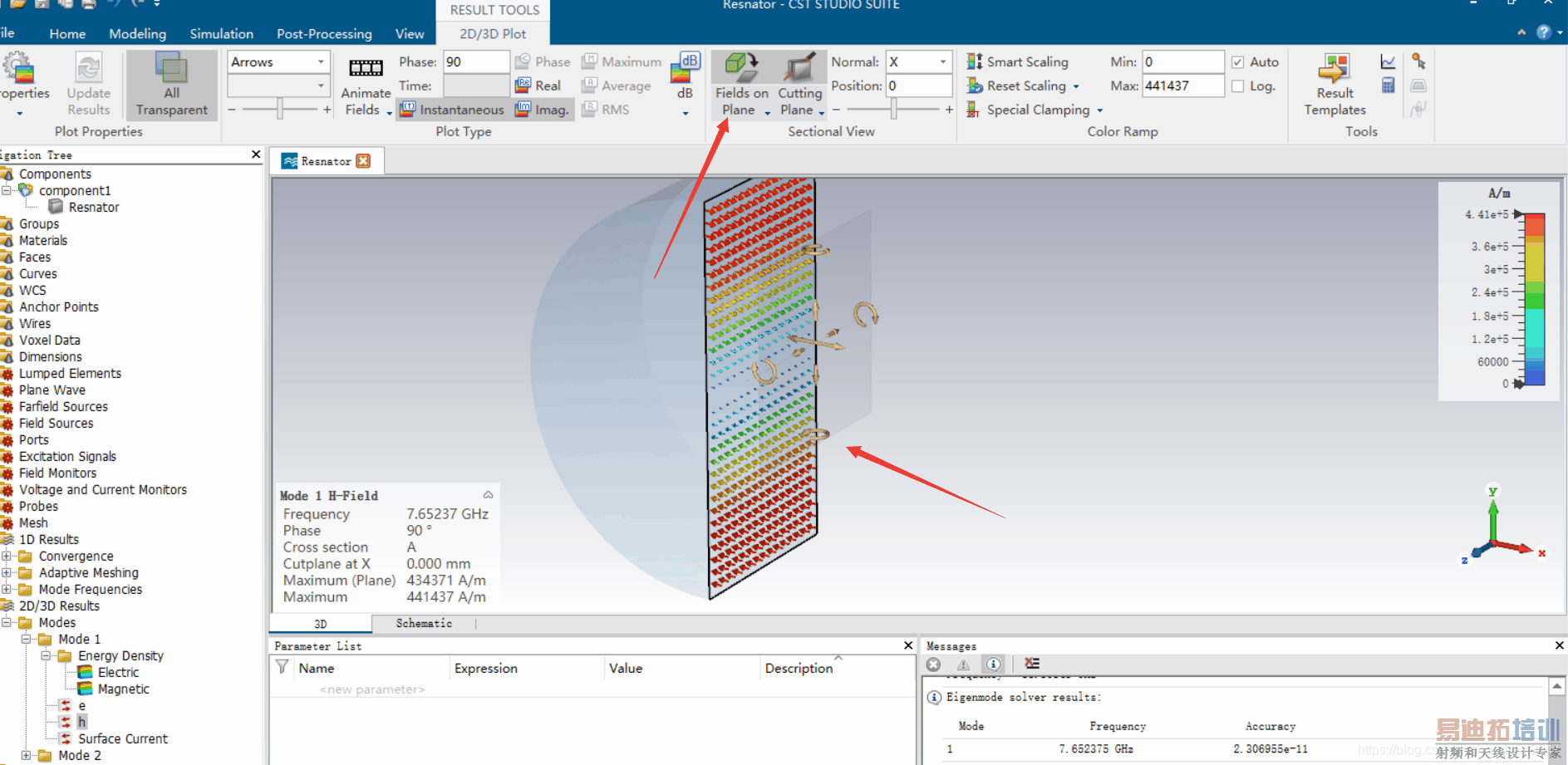

6.查看场分布
