CST场路联合仿真实例:芯片封装辐射仿真方法

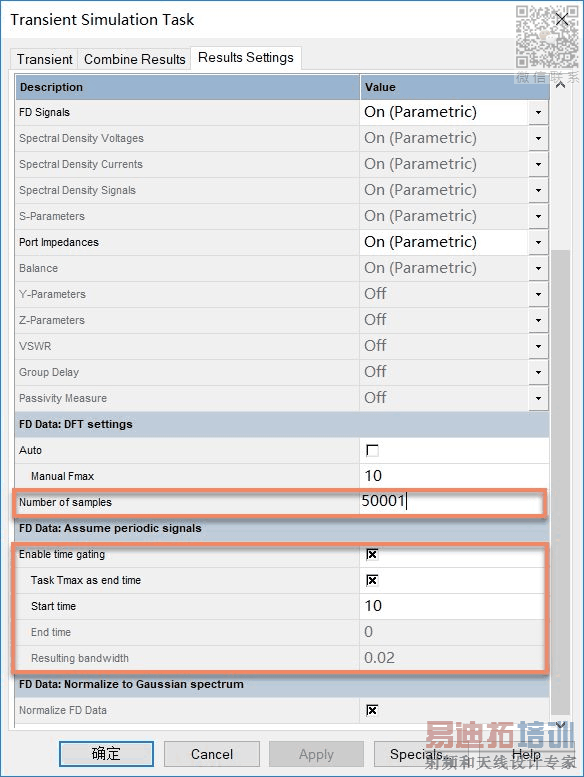

点击Results Settings选项卡,勾选Enable time gating,并将考虑的时间由10ns,到仿真结束,软件会自动计算出最小的频率分辨率,如下图所示:
勾选了Assume periodic signals这一项,就会把仿真信号变为一段周期信号。这里仿真的时间越长,频域的分辨率就越高。同样我们需要设置Number of Samples来满足较高的采样率。
点击Update,
到这里我们就完成了场路结合的仿真。
分析结果

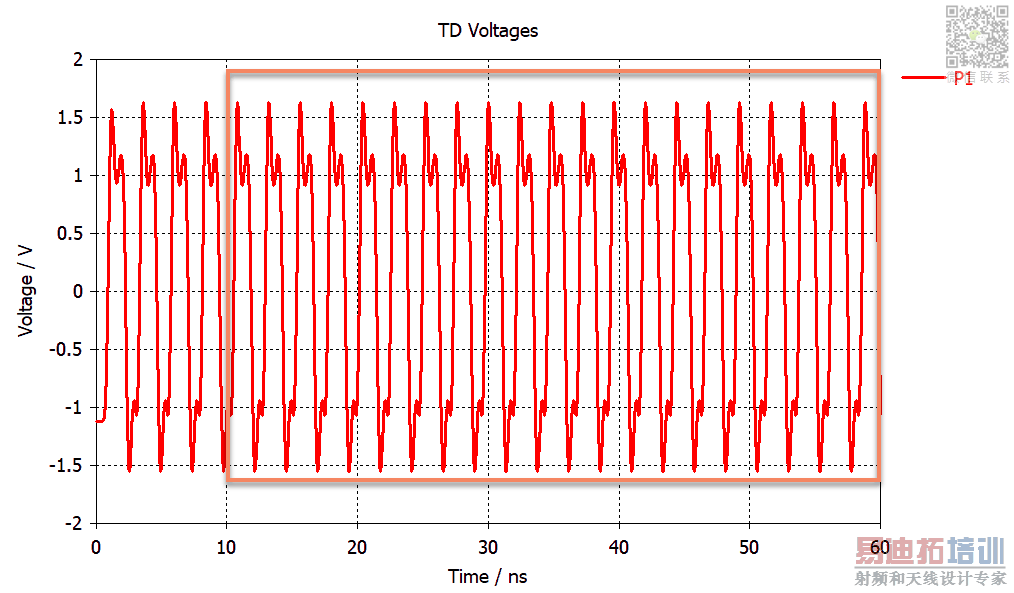

首先我们先观察一下路的结果,选中Tasks文件夹下的Tran1/TD Voltages/P1,如下图所示:
之前的设置从10ns开始,就是为了去除一开始不稳定的部分,而将10ns开始到60ns的信号生成周期信号,如下图所示:
选中Tasks文件夹下的Tran1/FD Voltages/P1,如下图所示:

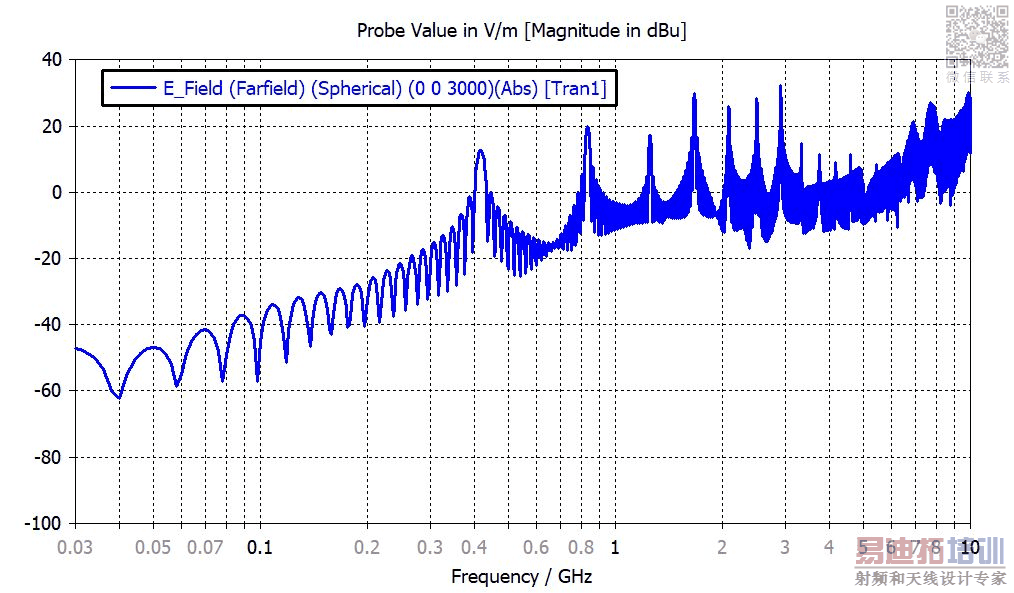

到3D界面(微波工作室中),在Probes文件夹下多了一组[Tran1]的文件,点击E_Field (Farfield) (Spherical) (0 0 3000)(Abs)[Tran1],如下图所示:
这样就得到了IBIS信号下的EMI辐射在theta=0,phi=0,3米远处的电场强度的频谱。

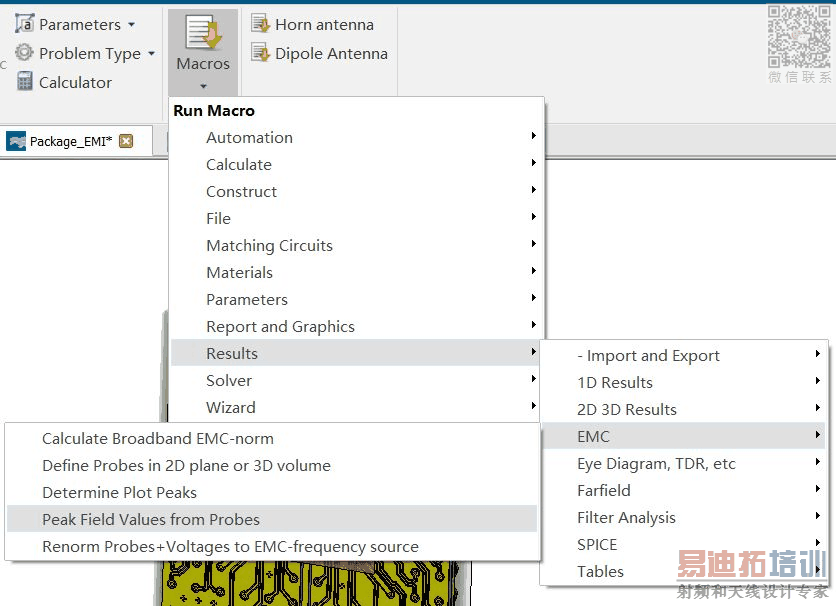

CST有个宏,可以将所有探针最大值的包络取出来,如下图所示:

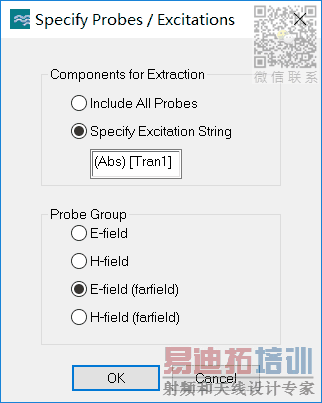

点击Peak Field Values from Probes,并在Specify Excitation String下输入(Abs)[Tran1],如下图所示:

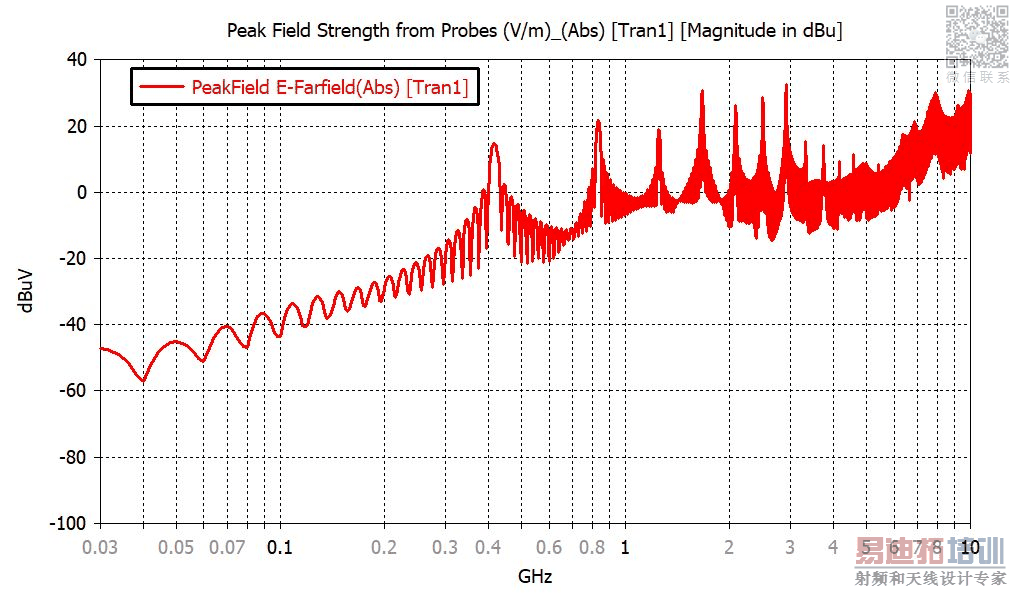

这样就在导航栏下得到所有探针在IBIS激励下,所有模值结果里的最大包络曲线,如下图所示:

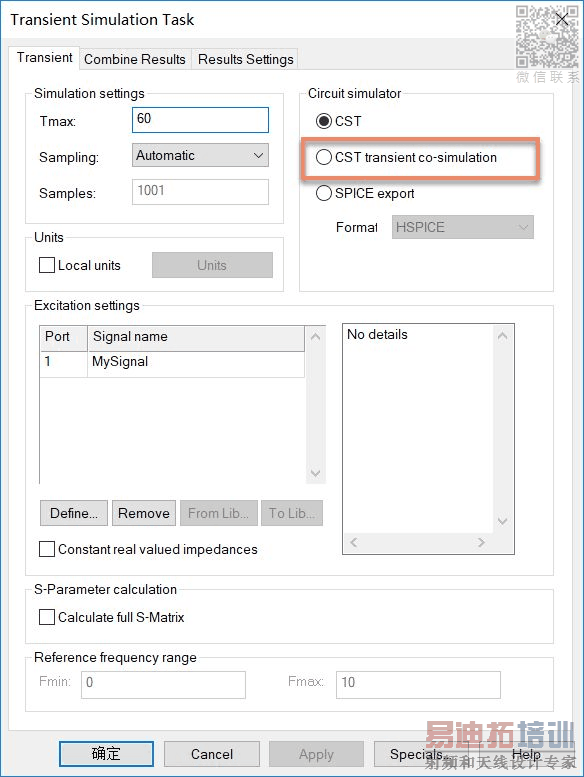

但是这里只是做了场路仿真,但这不是真正的场路协同仿真,真正的瞬态场路协同仿真是CST的看家本领,即每一步路的结果都会直接到场里去计算,而不是仅仅将通道和路结果进行混合。到后面会给大家举例介绍,见下图:
本期完成了CST场路联合仿真实例的芯片封装EMI辐射的仿真过程。
