CST场路联合仿真实例：芯片封装辐射仿真方法
录入：edatop.com 点击：

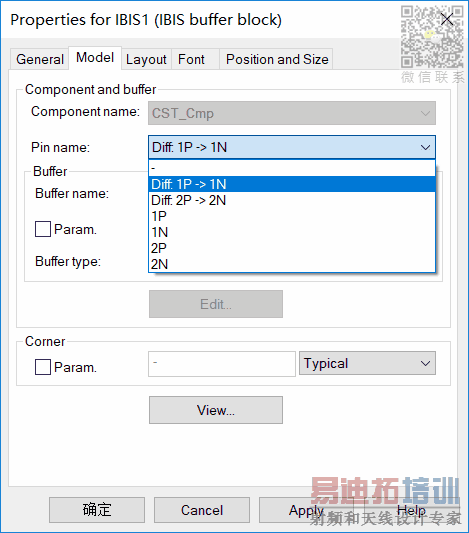

这里我们在这个buffer下选用的Pin，Diff 1P->1N，如下图所示:

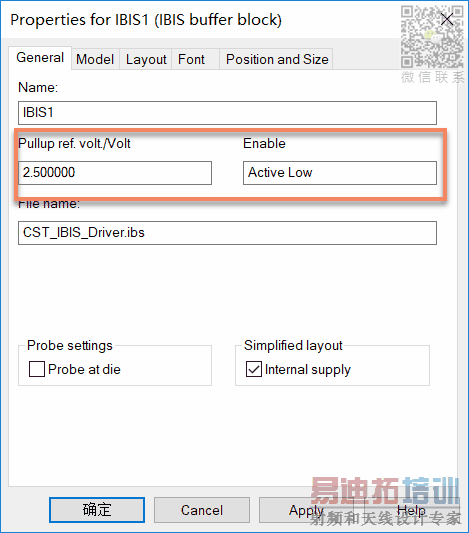

同时我们看到这个IBIS文件的参考电压是2.5v，Enable是Low，如下图所示：
在Layout里调整下引脚的位置，如下图所示：

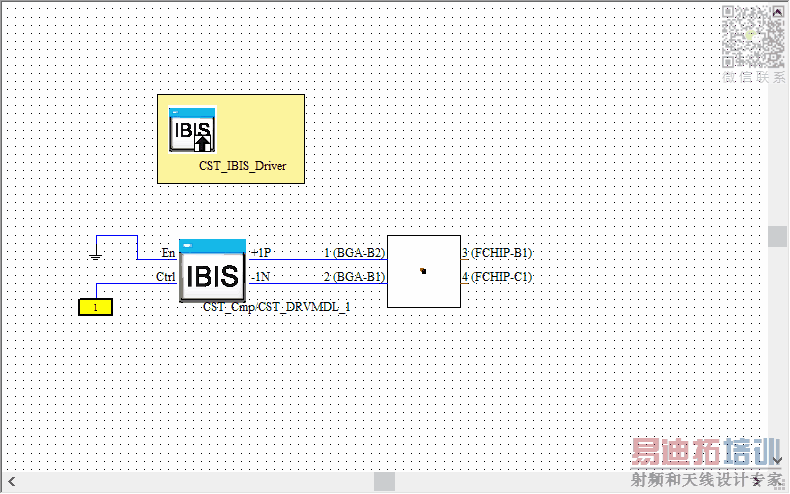

连接好线路，如下图所示：

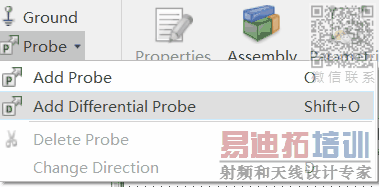

同样，设置好接收端，并设置两个差分观察点，如下图所示：

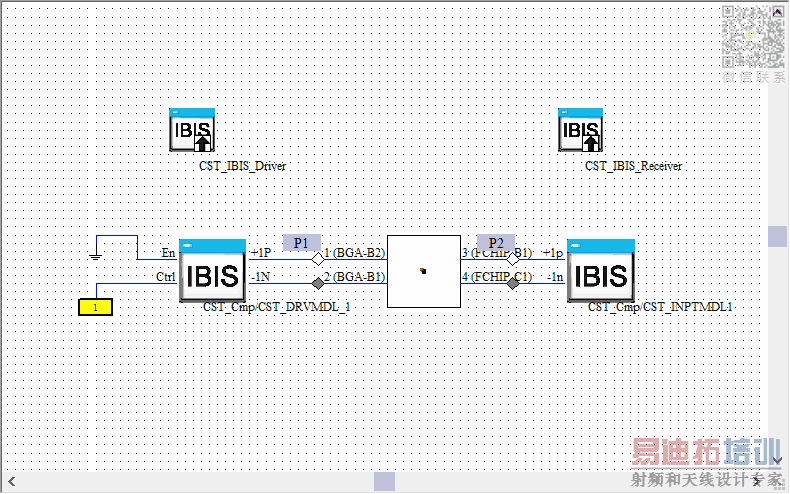

此时完全链接好的原理图，如下图所示：

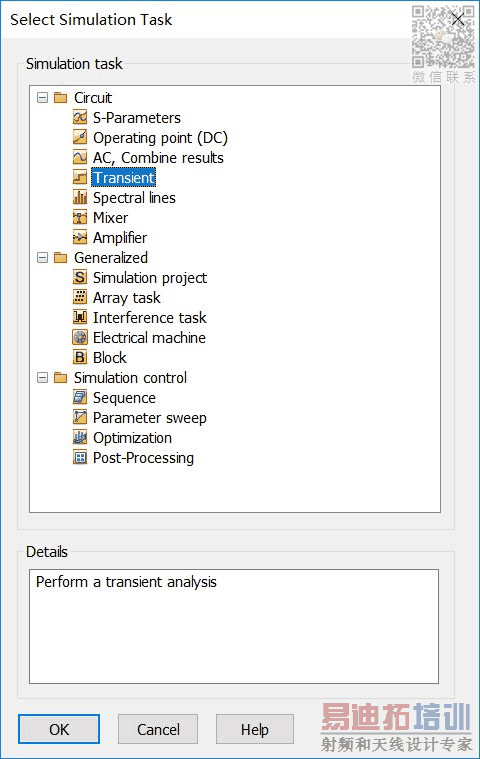

点击Home选项卡下的Task新建一个Transient任务，如下图所示：
点击OK，后面需要对该任务进行一系列的设置。我们这里先将Tmax设置为60。

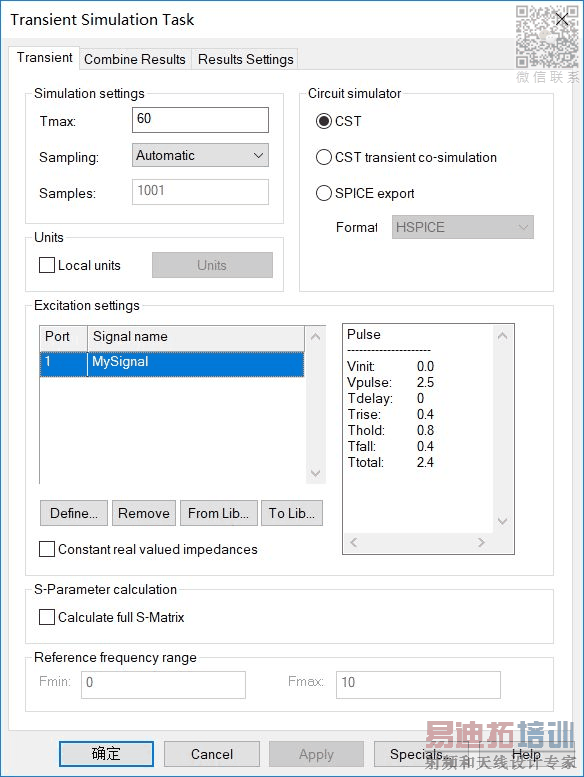

点击Define，Mysignal，电压设置为2.5v，脉冲周期2.4ns，如下图所示:

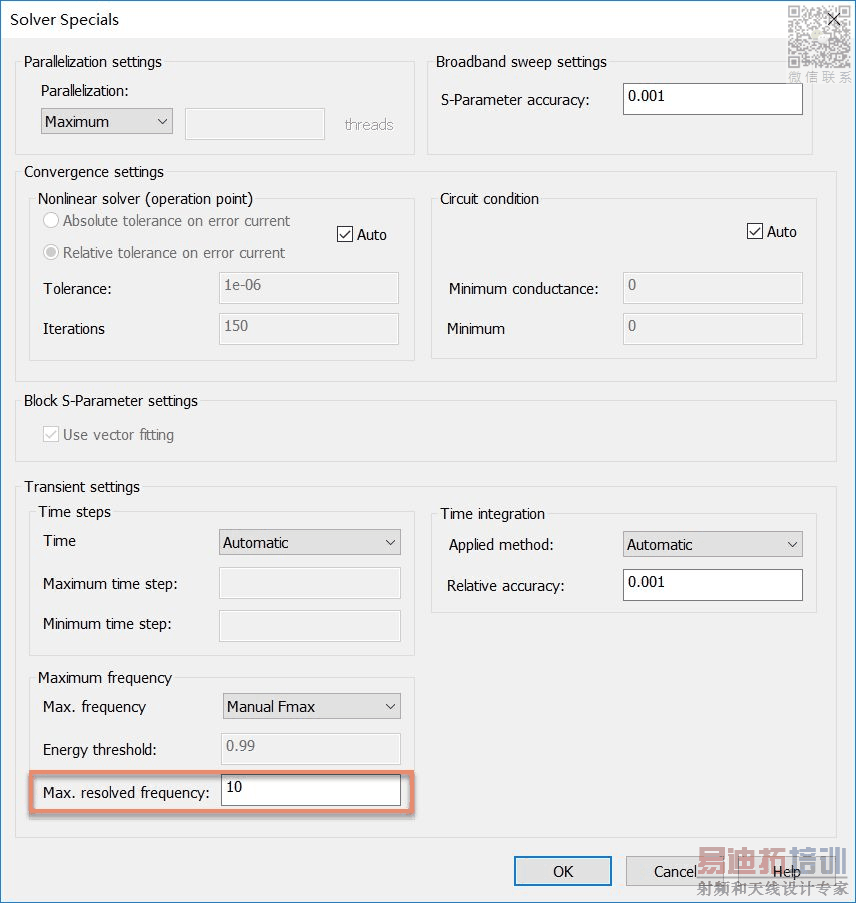

击Specials，将频率手动设置为10GHz，如下图所示：

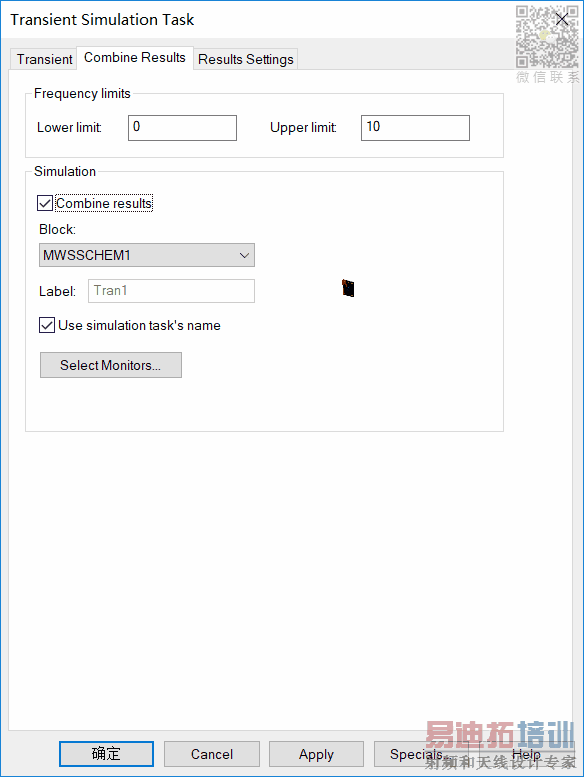

点击Combine Results选项卡，勾选Combine Results，如下图所示：
上面这部操作会将路里面的激励重新和场的结果进行合并，以路里的真实信号，生成新的EMI辐射。
