CST2020仿真实例:提取局部电感电阻(2020版新功能)
录入:edatop.com 点击:
本期介绍CST2020版本一个非常重要和实用的功能RLCG求解器。用于计算电路参数的部分RLC求解器(部分电阻,电感和电容),并带有可选的SPICE输出。可以应用在封装,低频模型的参数提取。
值得一提的是,CST的RLC求解器与市面上的其他RLCG提取工具不同的是,它对全波Maxwell方程进行宽带评估,以计算局部R,L,C参数,因此在过渡区域中不需要任何启发式插值。并且用四面体网格对模型进行精确剖分能够得到更为可靠的提取结果。
新的求解器在高频模块的求解器列表中,如下图所示:
Step1 模型创建:
首先创建一段金属圆柱体线,如下图,注意这里的材料必选改成Nomal材料。这里材料是Copper,电导率5.8e7S/m。Step2 频率范围、端口、边界设置:

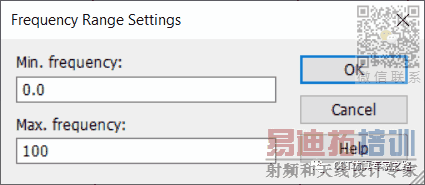

设置一个需要观察的频率范围,比如这里是DC到100MHzStep3 启动仿真:

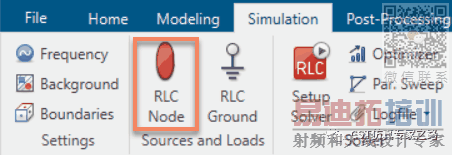

设置两个节点的进出关系,开始仿真即可,其他的设置包括Special设置用法,见help说明,包括导出Spice文件等:Step4 分析结果:

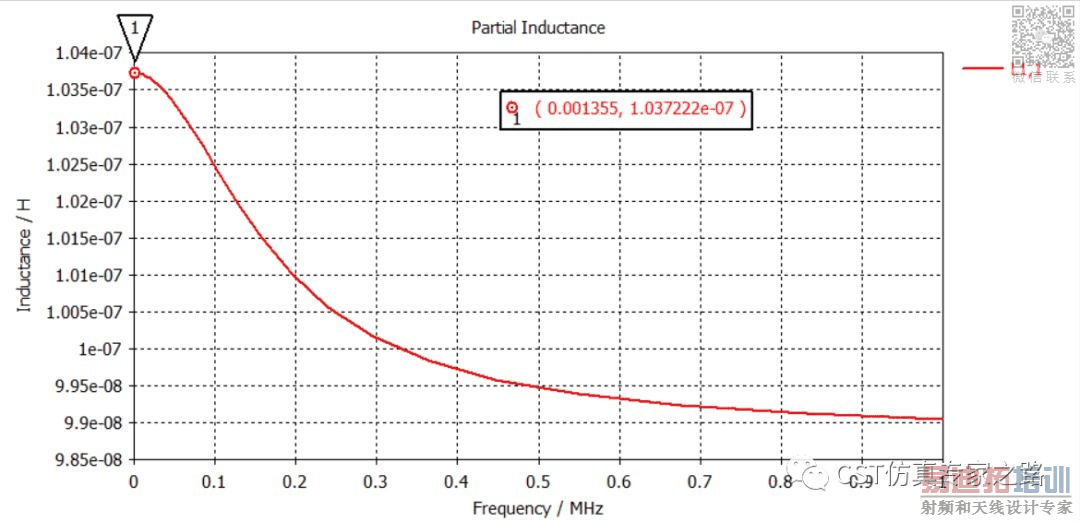

我们点击计算得到的局部电感结果可见下图:
