如何在CST里仿真三端子电容

趁着疫情在家，多造几篇。本期解释PCB工作室一个高频问题，如何设置三端子电容。
三端子电容由于其低ESL，结构紧凑等特点在一些追求性能的PCB中得到了大量应用。在用CST的PCBS评估PCB中，如何设置三端子电容来模拟电路板的性能，首先就要对三端子电容进行进行模型的设置，其实CST一直就具备这个功能。

CST的PCBS对PCB进行模型的流程中需要对器件进行模型设定，用户可以选择对同一类封装进行统一设定，也可以对个别器件单独设置。如下图所示：

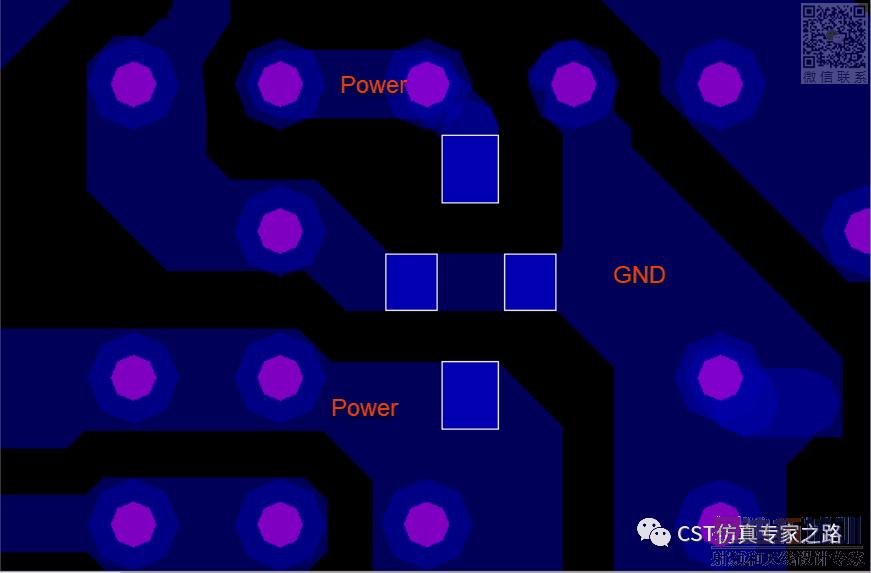

我们以单独一个器件需要设置三端子电容为例，首先打开下图中的C401,由于是一个三端子电容通常有四个pin：

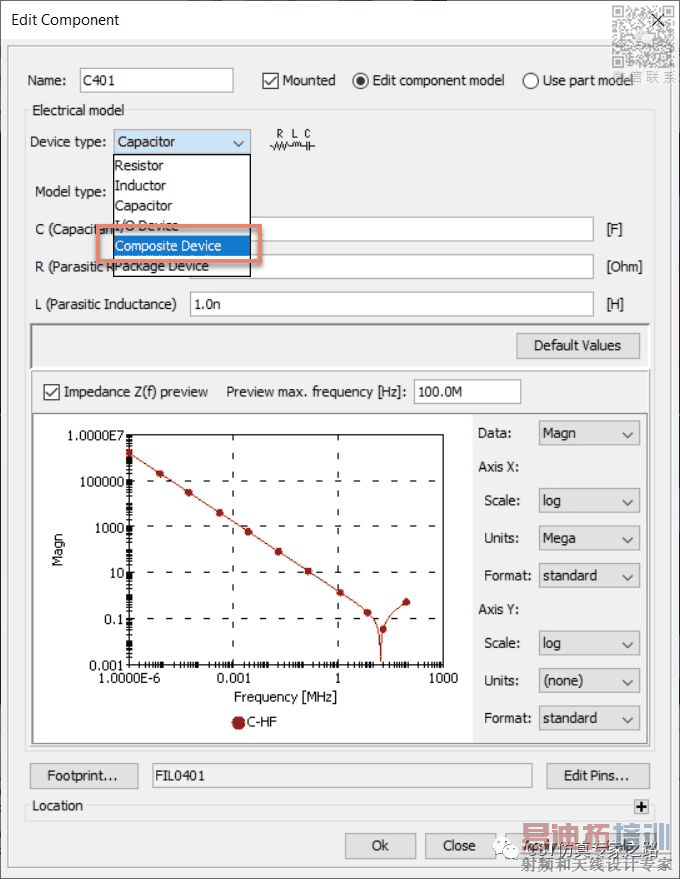

如果不用Part model（封装模型），就点击Edit component model。（上图中的结果其实已经设置完了三端子电容。）点击Composite Device，注意这是最关键的一步，由于是四个pin的三端子电容，所以这里需要用这个Device type。

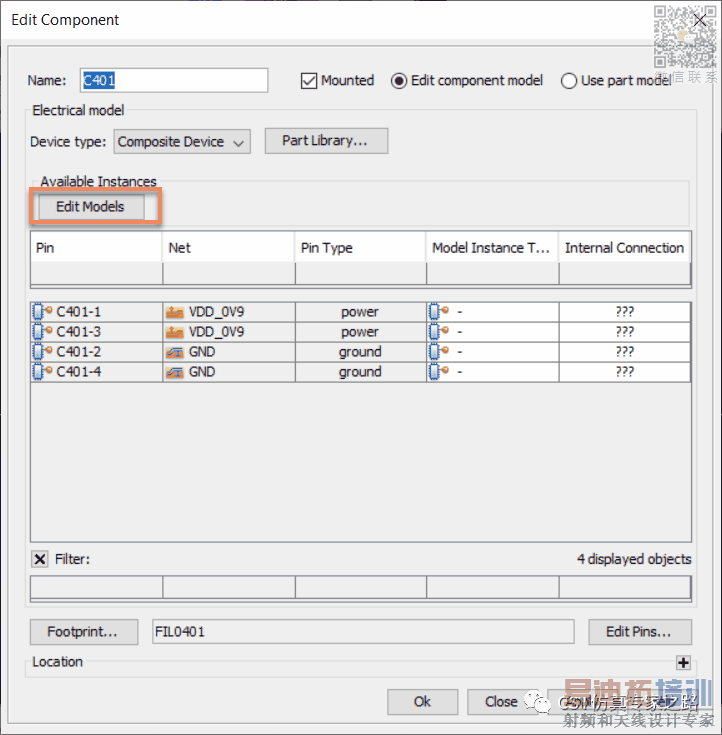

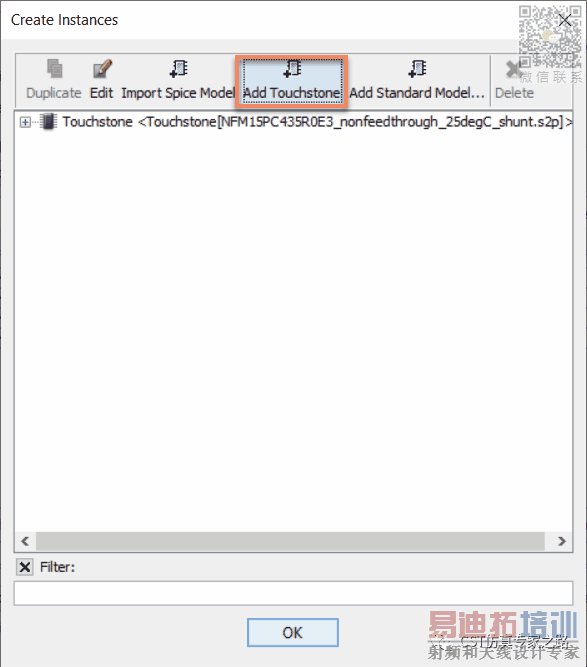

点击Edit model，把器件网站上的Touchstone文件下载下来后加进去就可以了。

根据实际的关系，把S2p文件的1pin和2pin定义好，如下图所示：

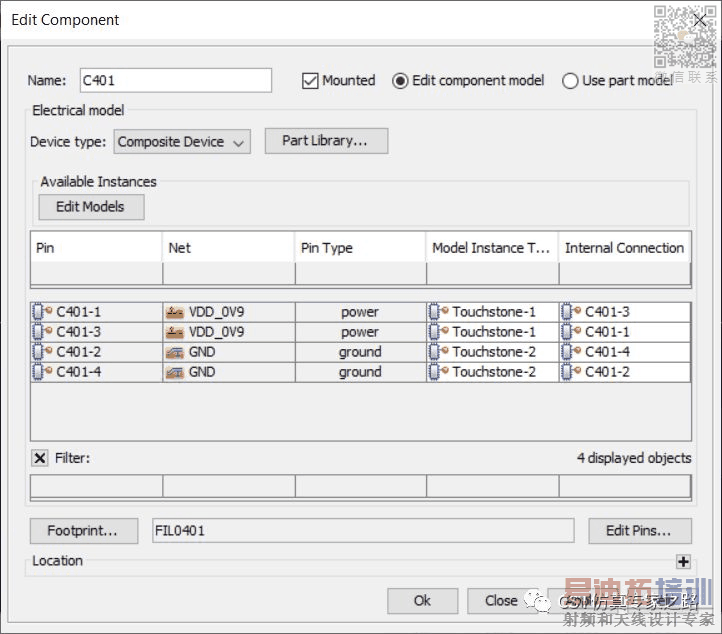

到这里就完成了这个C401器件的模型设置了。设置完成如下图所示：
