用cst怎么看天线电流的分布?

录入:edatop.com     点击:
用cst怎么观察天线的电流分布情况啊,要那种平面图的,谢谢。

加个suface current 在远场监视器里,仿真结束之后,在导航树下可以看到

远场区和surface current 是两个选项啊,怎么在远场区选择surface current ?

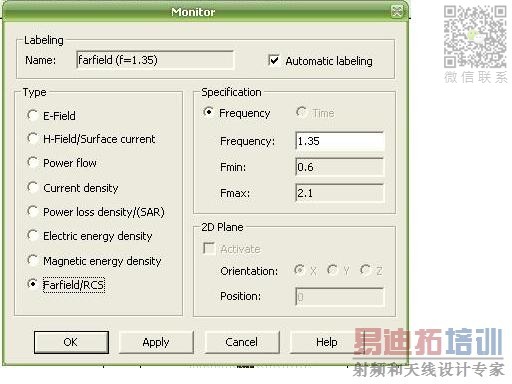

a)逐項選定你要監測的項目後設頻率按Apply.
   example:
   (1)E-Filed (f=1.0GHz) -->apply.
   (2)H-Field/Sursface current(2.0GHz)--->apply.
   (3)Farfield/RCS(3.0GHz)---->apply.
b)Field Monitors就會出現你要監測的項目.
c)跑完後在2D/3D results看surface current結果.

我看论文时有这种电流分布图,这种电流分布怎么看?多谢。


2D/3D rsults:
  (a)Surface current(3.0GHz)               <-----點選這裏看到矢量圖(--->)
                      X                                   <-----點選以下項目看到各軸向的強度分布圖( 如上圖 )
                      Y
                      Z
                     abs ...
(b)H-fiedl/E-field相同.
(c)選以上任何項目, 按滑鼠右鍵--->選animate( 動態場型 vs time)
                                               ---->選plot properties, 修改繪圖顯示參數.
試試看就會了!


楼上快到少尉级别了,恭喜一下,呵呵

谢谢好心人的帮助,看明白了,希望你一切顺利!
