关于CST2006B子网功能的体会

录入:edatop.com     点击:
最近终于把2006B装上了,
果然有USING SUBGRIDDING的功能,感谢LIUCHAOBABY,

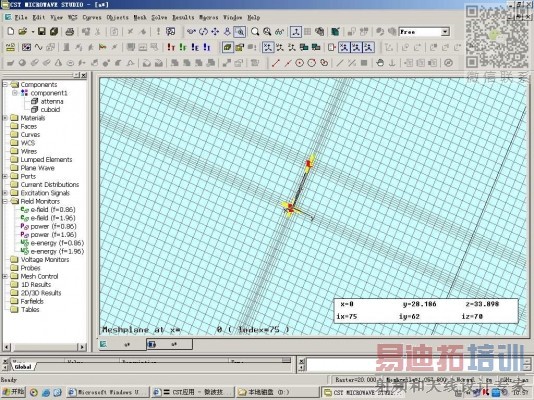

建立了一个模型,查看其未使用子网之前网格的图形
如图下附件

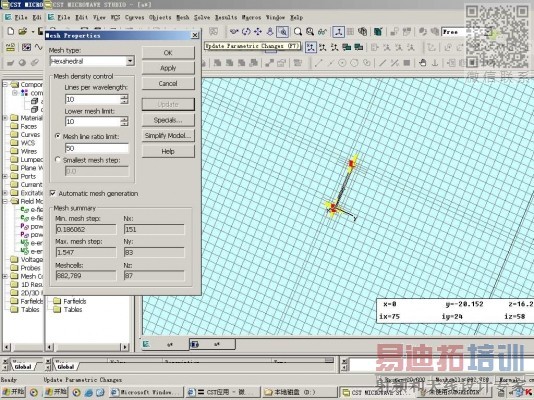

使用SUBGRIDDING以后,网格图形如下附件,那还发上面巴

在使用CST网格时,我发现CST所谓的专家系统是根据用户所设置的最高频率波长的1/10,来作为网格的最大尺寸的【假设设置的网格形状为,HEXAHEDRAL】,使用子网前网格数为1057800,使用后网格数为882789,大约网格数减少了10%,这对于电大尺寸的模型设计是至关重要的

在运行使用子网划分后的模型进行仿真时,软件给出了提示信息
please note that the flexble subgriddingalgorithm requires some numerical overhead
compared to normal PBA meshing
therefore  subgridding should only be used if the number of meshes can  be reduced by
a factor 3 or more
reduced by a factor 3 or more是减少3%或者更多吗,整个一段读的晕晕的
好像是给出了使用SUBGRIDDING的前提条件
请大家多多指教

没用过

不太清楚 也没用过 我只知道网格会变少 希望大家来回答 我问问我朋友去

对了我MSN 一般会在 LZ你可以和我联系

感谢小编,感谢大家的参与:9de

就是说,子网格的运算需要额外的算法,会增加计算时间。所以建议,除非能把网格数减少到1/3,否则不要使用子网格,会得不偿失。

感谢bighelix,看来子网的应用也是需要严格的条件的哦

当时用子网算了一下,结果机器出现的“活死机”的现象

不过使用子网格技术,要细心,设置不好,结果会发散,特别是单精度版本的仿真软件。
一般情况子网格大小不能与周围网格相差太大,具体要根据情况。
这个问题美国宾州大学的余文华老师解决的比较好。

好,学到东西了

CST5.0中是不是也有子网,只不过2006A去了,相当不好使。

怎么加入子网呢.再请教小编谢谢,学习一下哟.

http://imw.mwhrf.com/viewthread.php?tid=8140&extra=page%3D2
这里有,
