CST远场方向图如何标记
录入：edatop.com 点击：
CST还很不熟练，

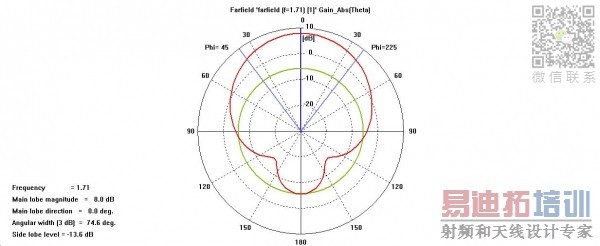

做了一个天线，仿真得到其方向图，但是不知道如何标记，
像HFSS中得到图形后标记，这样可以很方便查看很多天线的特性。
哪位高手给点指点！
做了一个天线，仿真得到其方向图，但是不知道如何标记，
像HFSS中得到图形后标记，这样可以很方便查看很多天线的特性。
哪位高手给点指点！
不好意思，麻烦小编把此帖转到交流区，
发帖的时候没有注意到在资料区：4de ：4de
一方面可以导出数据进行处理
不知道你要加什么标记
有axis maker和measure line两种，但都很弱
多谢00d44和bighelix的回复！
回：00d44
就是想看各个角度的增益值
比如我要查看天线的前后比，想把0°和180°处的增益标记出来，这样可以看前后比，现在就是不知道如何标记
回：bighelix
能否详细说明一下axis maker和measure line操作的步骤?
我在方向图上点击右键，只有图形属性这一项可以选择操作
另一种比较简单的方法就是导出你说的那个图的数据，然后在导出数据里可以直接查看各个角度的值，同时也可以对数据进行二次处理
前后比，等具体值，可以通过后处理来做相关的操作，你可以看看后处理的选项了解下
maker功能只有在直角坐标系情况下有效
