CST仿真:接收端负载上的波形未完全显示怎么办?

录入:edatop.com     点击:

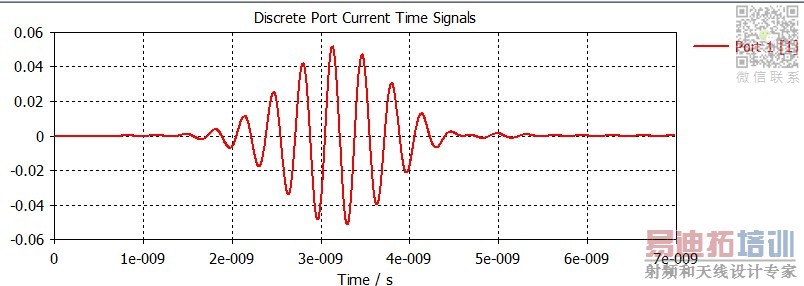

发射天线的电流、电压波形已稳定完全显示出来 。

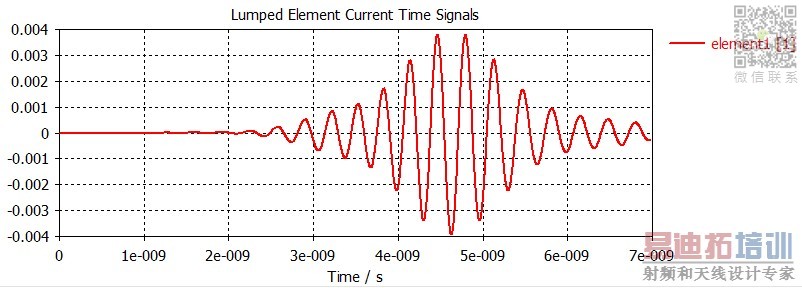

但接收端负载上的波形却未完全显示, 后面还有波形 ,但却不显示了。


发现的问题:
(1)横坐标范围显示的问题,增大横坐标范围发现后面就没有了,也就是根本没计算。
(2)增大扫频范围,结果还是一样。
求助,怎样将接受波形直至稳定完全显示出来呢?

负载端的信号的“稳定”,应该是你的精度、网格的设置造成的,因为软件默认为他已经收敛了,就停止计算了!
你可以改一下网格或者精度仿真试试! 另外你还可以右键,进入图形设置的地方,这只X轴或Y轴的显示范围,还可以设置只让她显示某一段的波形,还可以拉伸或缩短波形。当然还可以后处理,不过就稍显麻烦点!

建议增加收敛精度,比如-50dB。 或者延长仿真时间。可以试一下的

请问负载怎么仿真,负载的电阻是怎样进行设置的,我用的是cst2014,。
我画一个圆柱作为负载,设置电导率之后,port口设置一个,仿真发现驻波都十几了,怎么回事
