教你在CST如何获取驻波VSWR的方法

单端口激励情况下，可以直接通过CST 自带宏命令获取VSWR；多端口同时激励情况下，需要通过在后处理模板进行设置得到VSWR。下面对这两种情况分别举例说明。
1) 如图所示为魔 T 结构，设置为端口1 激励。求解后得到S 参量结果。

2) 在主菜单中，打开 Results → S-Parameter Calculations → Calculate VSWR

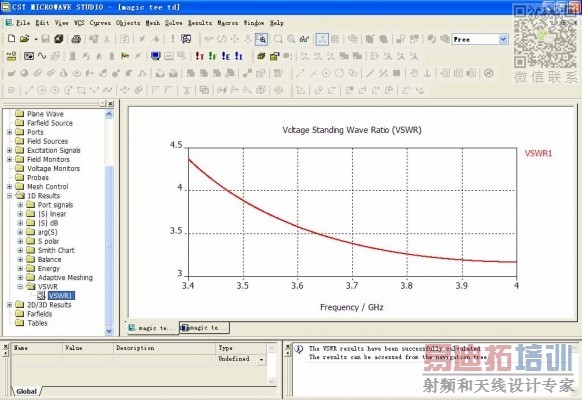

3) 在导航树中，按照 1D Results →VSWR → VSWR1 路径即可查看VSWR。

多端口同时激励情况下，不可以直接使用 Results → S-Parameter Calculations → Calculate VSWR，需要在后处理模板进行操作以获得VSWR。下面举例说明：
1) 仍然是该魔 T 结构，选择Source type 为Selection，并点击Excitation List…。

2) 在弹出的 Excitation Selection 窗口中，设置为Port 1 和Port 2 同时激励，并点击activate。

3) 您可以点击 Phase shift，设置一定的相移。如图所示，激活Phase shift 后，我们在Port 2 处设置了90 度的相移，并设置Port 1 的幅度为2 倍。图示Label 框中1[2.0,0.0]+2[1.0,90],[3.7]指代意义为：在Port 1 处以2 倍幅度，0 度相移（3.7GHz）的激励信号；在Port 2 处以1 倍幅度，90 度相移（3.7GHz）的激励信号同时激励。其中1[2.0,0.0]意义为端口编号[幅度倍数，相移]。

4) 设置完成后，点击 OK，然后运行时域求解器进行仿真求解。

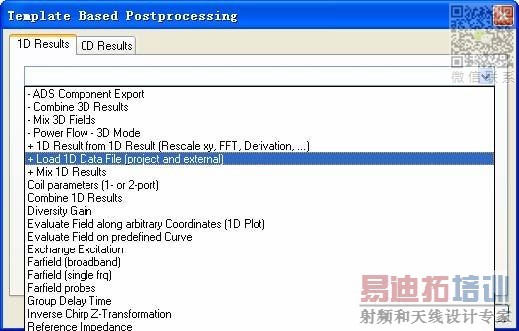

5) 求解完成后，打开后处理模板，选择 1D Results，在下拉菜单中选择+Load 1D Data File (project and external)

6) 在打开的 Load 1D Data File 中选择Browse Tree 打开浏览器。

7) 在打开的浏览器中选择 1D Results → |F| linear → F1,1[2.0,0.0]+2[1.0,90],[3.7] ，点击 OK。

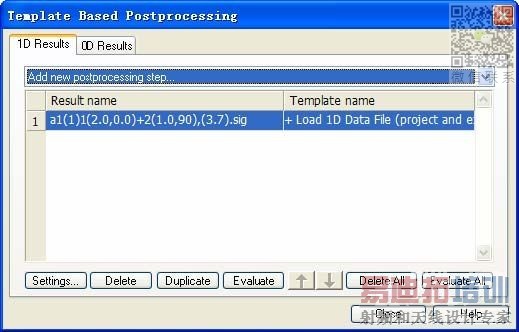

8) 点击 Evaluate 将数据加载到后处理模板中

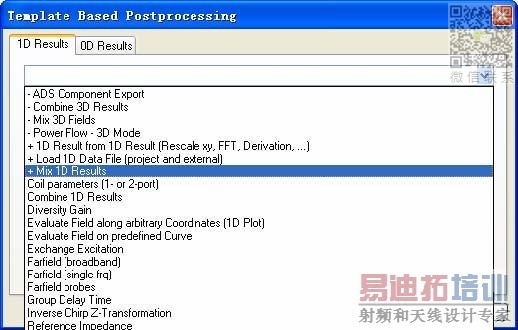

9) 在后处理模板中选择+Mix 1D Results。

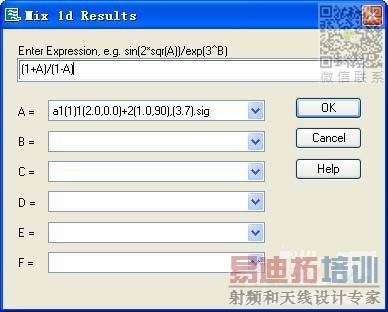

10) 在打开的 Mix 1d Results 对话框中计算VSWR=(1+A)/(1-A)。

11) 回到后处理模板中点击 Evaluate 即可获得需要的VSWR结果。
