关于V段八木天线仿真问题求助各位CST资深工程师
录入:edatop.com 点击:
个人感觉这种问题拿出来问有点不太好意思的,本来想直接询问下老大00d44,内部私下里悄悄解决下就行了,结果被强烈建议发个帖子出来让大家一块参谋参谋,好吧,相应老大的号召,也相信在CST版块里的各位牛人们,快点帮我看看这是什么问题吧?

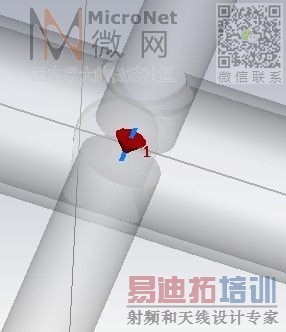

我想对一副工作在145MHz的八木天线进行仿真,采用的是离散端口馈电,首先请大家帮忙看下这个馈电有没有问题:
设定边界条件为
然后进行仿真,仿真后有出现这样的状态
好了,麻烦大家帮忙看看,有没有哪里出现问题?个人感觉辐射方向反了,怎么从反射器哪里出来了?还是我对八木天线的认识一直有错误?
还有波瓣图在CST里怎么看啊?
本人是CST方面菜鸟里的菜鸟,有很多问题如果问得不好请大家见谅~
我想对一副工作在145MHz的八木天线进行仿真,采用的是离散端口馈电,首先请大家帮忙看下这个馈电有没有问题:
设定边界条件为

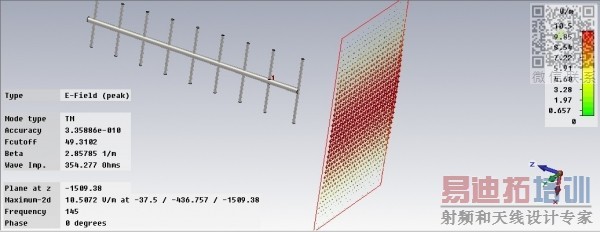

然后进行仿真,仿真后有出现这样的状态
好了,麻烦大家帮忙看看,有没有哪里出现问题?个人感觉辐射方向反了,怎么从反射器哪里出来了?还是我对八木天线的认识一直有错误?
还有波瓣图在CST里怎么看啊?
本人是CST方面菜鸟里的菜鸟,有很多问题如果问得不好请大家见谅~
边界条件好像没什么问题,本来打算给你演示下的,结果我机子上的CST启动不了,所以只能看图说下
八木天线建议小编看看相关的基本知识,在本站搜索下就有很多,我看你的几个金属棒好像都一样长似的,感觉没有起到引向的作用,馈电可以使用离散端口,也可以使用波导端口,但波导端口需要做个巴伦才行,三维方向图,在你设置了远场监视器之后,在导航树的3D结果里就可以看到,剩下的你自己在摸索下
好的,多谢了,那个长度的确是不一样的,只不过差别很小,看起来不是很明显
都不是很懂。
