教你在CST中如何定义介电常数为复数

复介电常数定义：

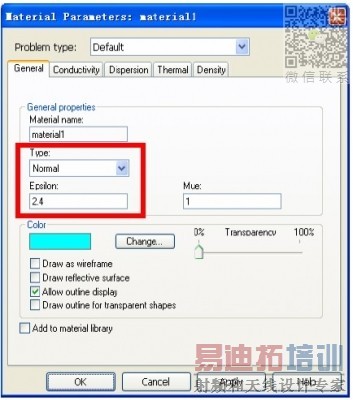

在 CST 中新建一个材料，材料类型设为Normal，在属性Epsilon 中设置介电常数的实部。注：CST 中定义的是相对介电常数

在导航树 1D Results→ Materials 中可以看到材料频谱色散曲线
注：显示中的 Eps’ 并非介电常数，而是相对介电常数

介电常数虚部的定义：
1) 电导率恒定时的定义

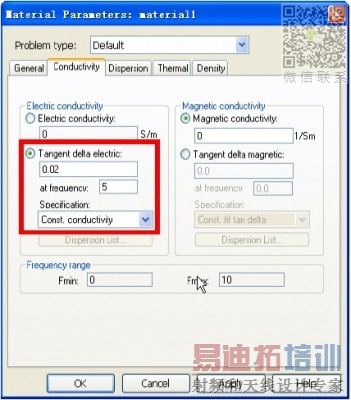

在 Conductivity 选项卡中激活Tangent delta electric，选择Specification → Const.conductivity 并输入相应损耗角正切。

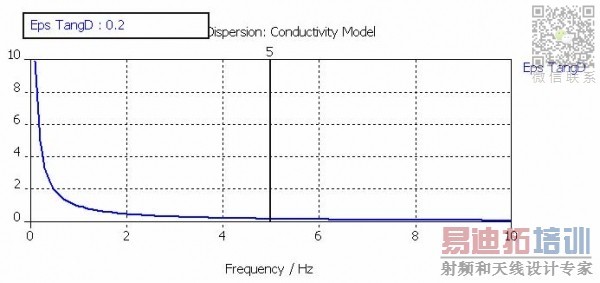

相应的损耗角正切如下图所示：

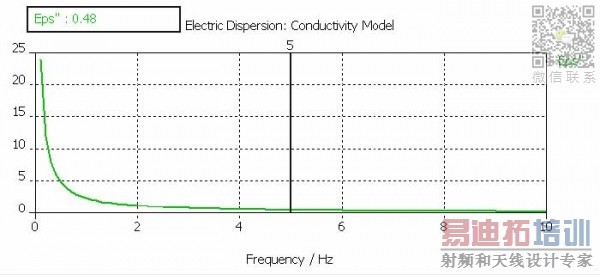

相应的ε’’/ε0 如下图所示：

2) 基于一阶Debye 散射模型的定义

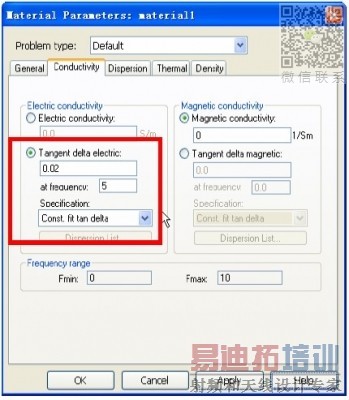

在 Conductivity 选项卡中激活Tangent delta electric，选择Specification → Const.fit tan delta，并输入相应损耗角正切。

此时介电常数的实部不再为恒定值：

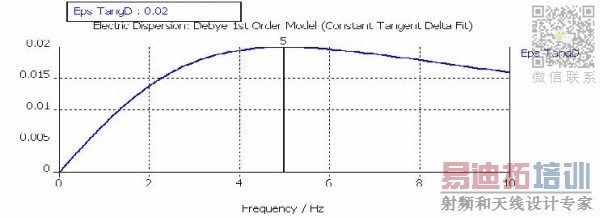

相应的损耗角正切如下图所示：

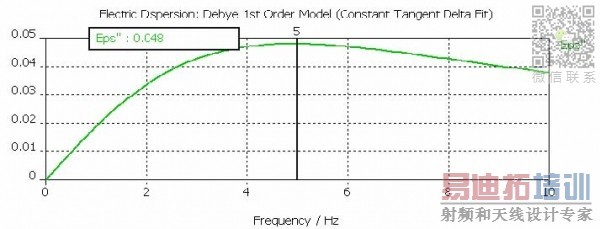

相应的ε’’/ε0 如下图所示：

3) 已知相应频点对应的损耗角正切
在 Conductivity 选项卡中激活Tangent delta electric，选择Specification → Dispersion fit tan delta，点击Dispersion List 按钮

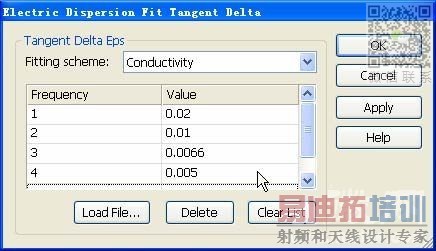

在弹出的相应对话框，输入频点及该频点上的损耗角正切值。这里输入的值符合f（x）=0.02/x 的分布，与电导率恒定比较符合，因此选择拟和方案为Conductivity

与拟和曲线对应的正切角如下图所示：

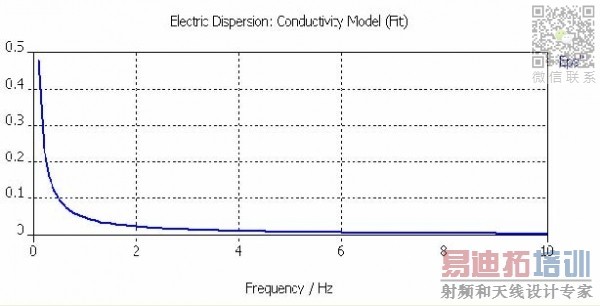

与拟和曲线对应的ε’’/ε0 如下图所示：

学习受教了，谢谢小编

学习受教了，谢谢小编

这是我同事的PPT………………不错不错

很好，据说CST-China总部专门为这个开过CFS（CST Friday Seminar）

小编写的这个跟我当初写的内容一模一样 :)

因为就是你的…………
