请问如何在CST中对一个区域内的电场求积分？
录入：edatop.com 点击：
如题，请问如何在CST中对封闭的一定体积内的电场求积分?特别是做对体积和表面积的积分?

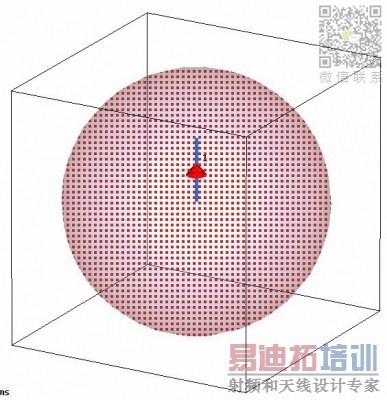

激活选面工具，快捷键f，选中这个球面，作为积分面

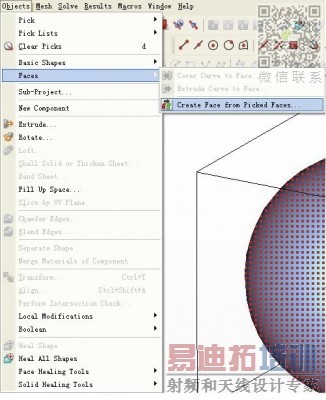

object-face-创建一个数据面，作为积分面用
定义一个监视器，如需要对电场进行面积分，那就设置一个电场监视器
启动求解器，求解完成后Shift+P打开后处理模板，如下图所示，选择积分面，需要积分的分量（如果你设置了H监视器，Power Density监视器都可以此类推），即可得到你们需要的对于场的面积分
激活选面工具，快捷键f，选中这个球面，作为积分面
object-face-创建一个数据面，作为积分面用
定义一个监视器，如需要对电场进行面积分，那就设置一个电场监视器
启动求解器，求解完成后Shift+P打开后处理模板，如下图所示，选择积分面，需要积分的分量（如果你设置了H监视器，Power Density监视器都可以此类推），即可得到你们需要的对于场的面积分
忘了 最后点击后处理模板中的Evaluate即可:19bb
好贴，有收获。
学习了
这个必须一定坚决地要谢谢二楼的。呵呵，非常有收获。
但是我的情况略有不同，我的结构不是完全封闭的表面，我只是想选择一定的体积，将这个体积内的电场求积分。这样的话应该怎么操作啊?
多谢，我学习到了，呵呵:27bb :29bb

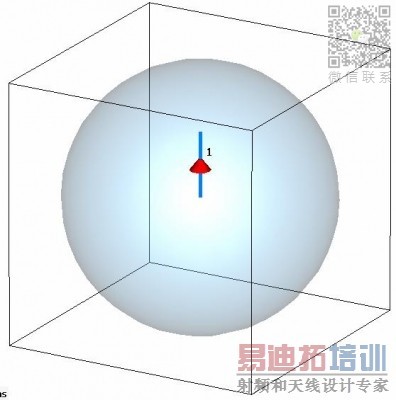

照猫画虎可以，建立半个真空的球，然后选中这个半球的圆表面-这时不就是选中一个不闭合的曲面吗?
我想这样应该可以解决你说的对于不封闭的球面积分的问题了
再有问题随时上论坛交流啊 发现在最近CST板块还不够火热啊
谢谢2楼 学到了东西
好贴，绝对滴！
以后要多看到这种帖子~
