教你在cst中如何对外部信号进行快速傅立叶变换
录入:edatop.com 点击:

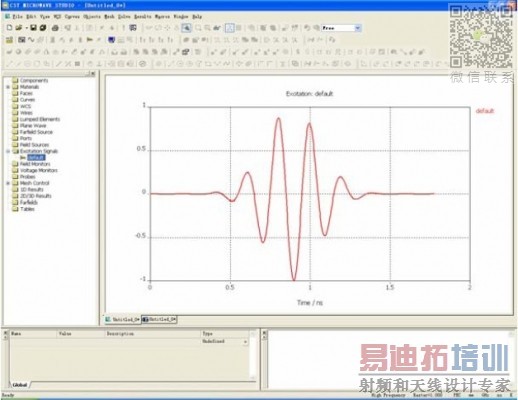

1) 如图是某激励信号的时域波形图。
2) 打开后处理模板

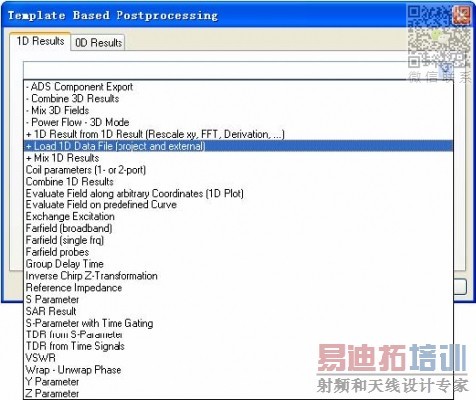

,并选择加载1D 数据选项。

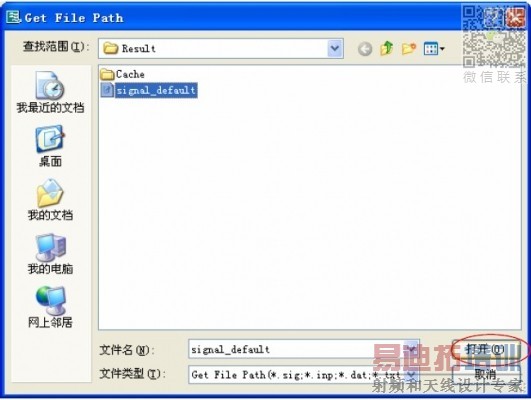

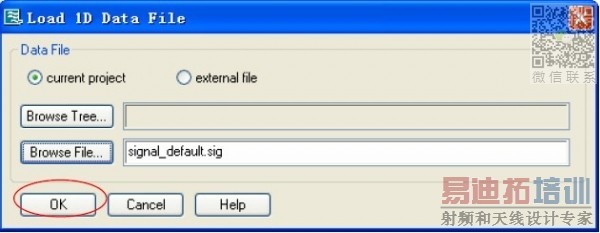

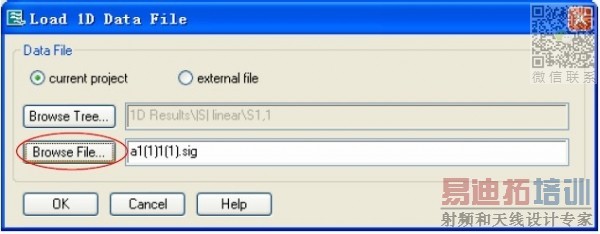

3) 打开游览器,选择需要进行FFT 变换的信号文件,选择默认的激励信号。

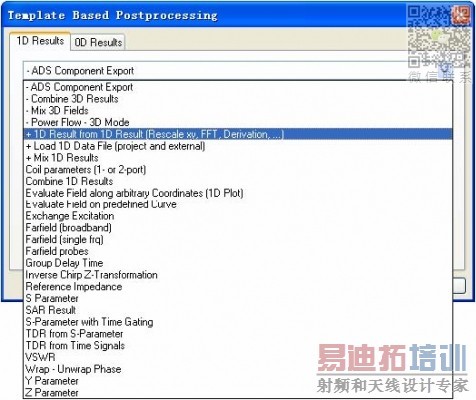

4) 再选择从1D Result 的结果中加载1D Result 的选项。
5) 选择对选中信号的幅度进行FFT 变换。

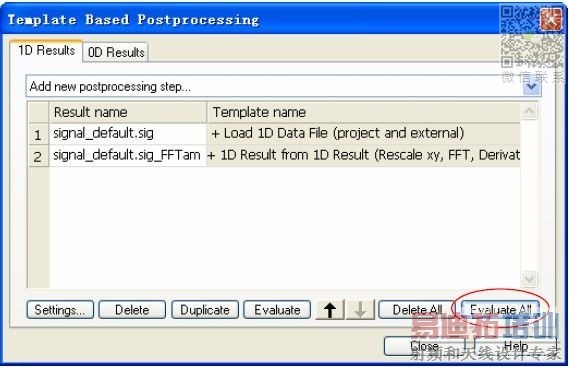

6) 选择计算所有,即可得出原信号和该信号经过FFT 变换的波形图。

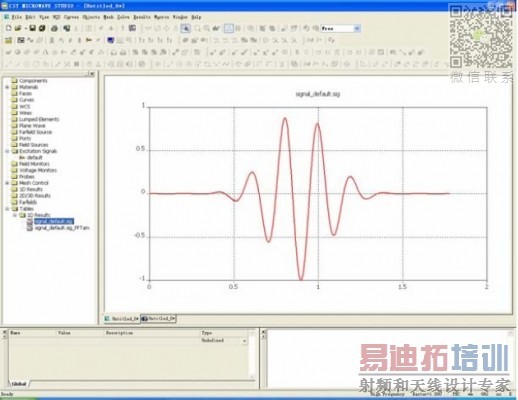

7) 原激励信号时域波形图

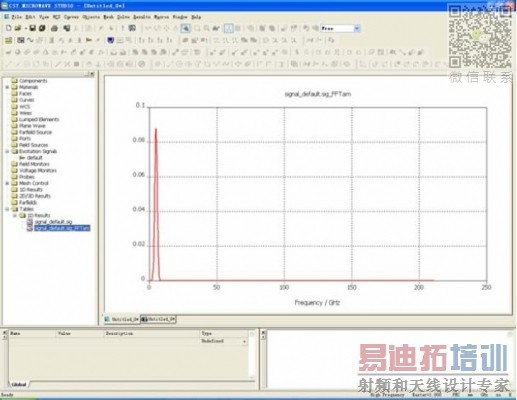

经过 FFT 变换之后的信号的频域图。
2) 打开后处理模板
,并选择加载1D 数据选项。
3) 打开游览器,选择需要进行FFT 变换的信号文件,选择默认的激励信号。
4) 再选择从1D Result 的结果中加载1D Result 的选项。
5) 选择对选中信号的幅度进行FFT 变换。
6) 选择计算所有,即可得出原信号和该信号经过FFT 变换的波形图。
7) 原激励信号时域波形图
经过 FFT 变换之后的信号的频域图。
