CST仿本征模时可以3腔一起仿吗《滤波器》

        CST仿真滤波器窗口时，可以同时仿真两个窗口吗?

原则上应该是可以的

小编遇到什么问题可以过来交流

先谢谢00d44的支持。

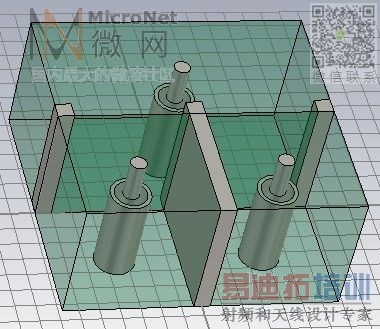

      仿真滤波器窗口时都是一个窗口一个窗口的仿，遇到不规择的单腔，有时仿的都还不是很准，就象我上传的那种摆腔方式，分开仿又感觉不准，两个窗口一起仿又不知道行不行，想打个样板回来试一下现在又有点不方便，所以想在网上看下有没有朋友这样做过，可不可行。

应该是可以的

组合器件的仿真应该是可行的
不过感觉部件之间的借口及相关的设置上一定要保证正确，否则可能会出错，建议单独仿真一个一个，然后联合仿真对比，就可以验证结果的正确性与否了

我也仿过，就是f1,f2,f3三个腔的频率颠倒过来了，不是按顺序排列的，中间品频率变成最小，按照算窗口的公式进行计算就颠倒了，放出来的窗口可能就不是真实对应的那个窗口了，

我师兄是这方面的专家，呵呵，可惜我对此懂得不多，否则就可以好好聊聊了

这也是个问题，我也遇到了同样的，就是在加了共公腔的时候会出现三个窗口不规则的变化，这个时候就不知道电磁怎么来变了，想请教高手做过的如何来仿真3个公共腔之间的耦合窗口的大小，看图应该和这个基本一样，有高手指导下。

如果谐振腔仿真出来的频率不要颠倒，我想问题应该就不大吧，

没试过！不太清楚，不过可以按上面的的指导试试

用本征模式，我一般用两个腔仿真，我要确定的是耦合系数，及频率

我公司里的老大好像是这样仿真的，如果有公共腔时，而且公共腔与临腔大小不同时，通常都是先按照各自的腔体大小仿真K值，即大的两腔仿一遍得到K1，小的两腔仿真一遍得到K2，再通过公式K(想要得到的耦合系数)=sqrt(K1*K2),但是要注意的是在仿真K1和K2的时候开得窗口要相同，那么得到的窗口就为实际大腔和小腔的之间的窗口大小。  我们老大基本上都用这种方法的，东西做出来都挺准的。

大腔体和小腔体耦合应该有两种情况，本质上 一个是两个谐振腔频率相同，两个谐振腔频率不同。频率相同的话，把各自频率调整到谐振频率，然后跟常用的耦合系数仿真是一样的。频率不同的时候，比较麻烦一点，精确的需要仿真各自单腔的电壁，磁壁对应的本证频率，然后用公式计算。当然，近似的也可以用楼上的方法 ：）

三个腔的话，软件不知道哪个腔是mode1, mode2, mode3.
所以哪个带宽是需要的也不知道
