cst画图中对结果的标注
录入：edatop.com 点击：
比如对于1D Results下面的S参数，
假定横轴为频率 纵轴为对应的S 参数
如果我想在图上加上指定某个轴的某个值的一条线（比如S参数的-10dB 也就是纵轴）
同时我还希望能标出曲线与这个-10dB线交点对应的频率值
类似的这种操作能实现么?
谢了
假定横轴为频率 纵轴为对应的S 参数
如果我想在图上加上指定某个轴的某个值的一条线（比如S参数的-10dB 也就是纵轴）
同时我还希望能标出曲线与这个-10dB线交点对应的频率值
类似的这种操作能实现么?
谢了
你这样子好像只能添加一条线 对吧?

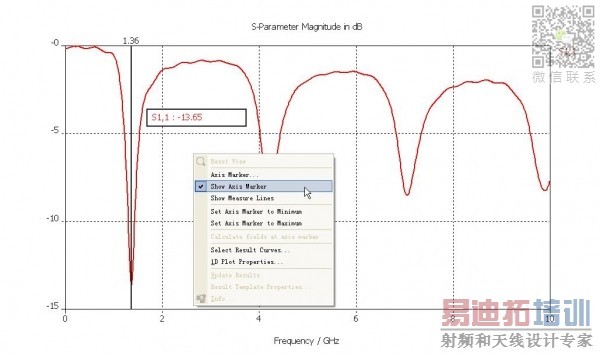

使用show measure lines
右键 ，add curve marker
