请教:在CST中如何求解物体的后向RCS,而不是全向RCS?

录入:edatop.com     点击:
请教:在CST中如何求解物体的后向RCS,而不是全向RCS?
还有怎么样来直接得到后向RCS与频率之间的关系图?

请教:在CST中如何求解物体的后向RCS,而不是全向RCS?
设定需要频点的远场RCS监视器,在结果中画出2D的直角坐标系的图,根据平面波的入射角度得到RCS值。
还有怎么样来直接得到后向RCS与频率之间的关系图?
设定多个频点的远场RCS监视器,然后使用后处理模版:

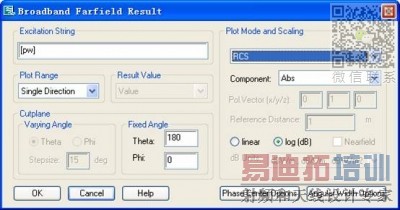

下拉1D Results中的Add new postprocessing step…,选择Farfield(Broadband),这里您需要将Plot Mode and Scaling改为RCS,表示所绘图为RCS的频率特性图,还需要将Excitation String改为[pw],表示平面波激励,将Plot Range改为Single Direction,另外还需要根据平面波的入射角度调整Theta和phi。


谢谢liuchaobaby小编的详细解答!

多谢小编解决了头痛很久的问题,谢谢

不客气 这些问题在将要出的丛书9中会有详细的描述

斑斑真负责,以后多学习

我的cst20081D Results下拉中怎么没有Add new postprocessing step

您好,看了你的回答,我又几个问题:
1.后向RCS应该就是单站RCS,在CST2011中选择RCS模板后会自动定义一个波端口,请问这个波端口就是平面波的入射方向么?还是在宏命令里面计算单站RCS时选定的方位角所确定的方向时平面波入射方向呢?
2.单一频率下使用T求解器计算单站RCS随角度的变化关系时要怎么设置呢?
