教你如何定义CST的波导端口
录入：edatop.com 点击：

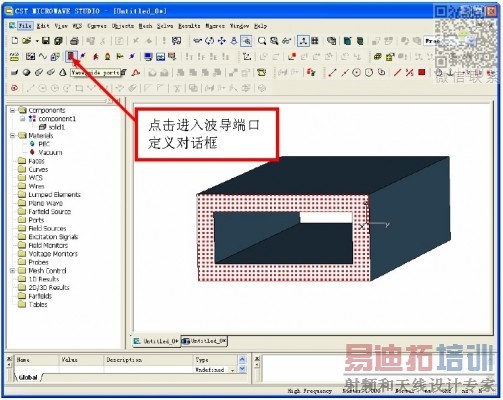

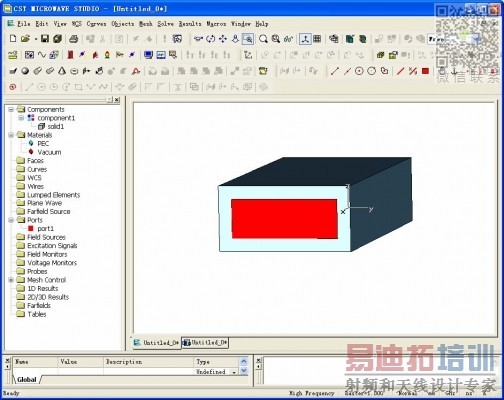

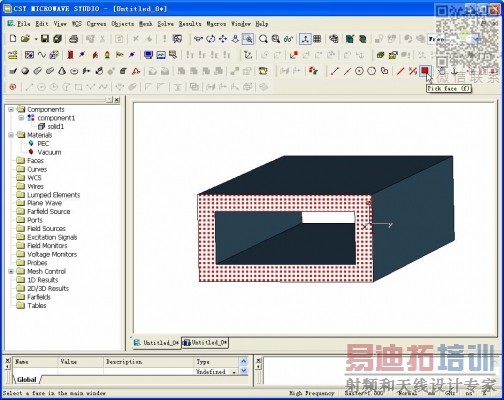

1) 利用选面工具选择平面，然后定义波导端口

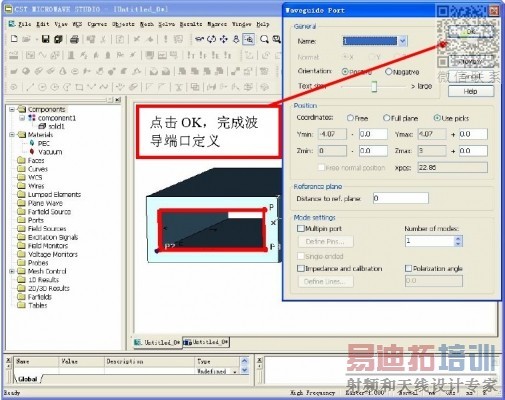

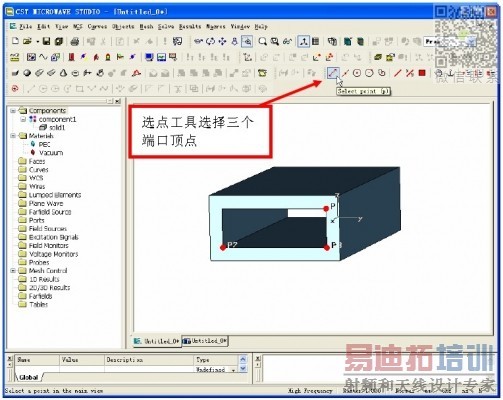

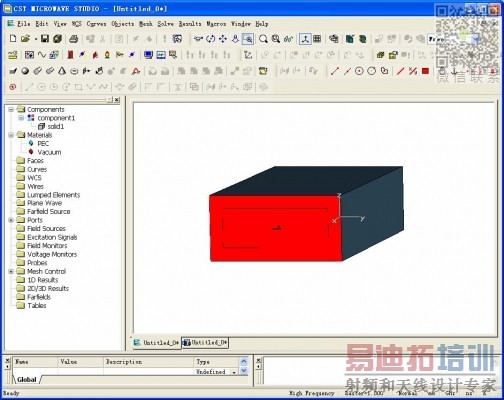

2) 利用选点工具选择至少 3 个端口顶点

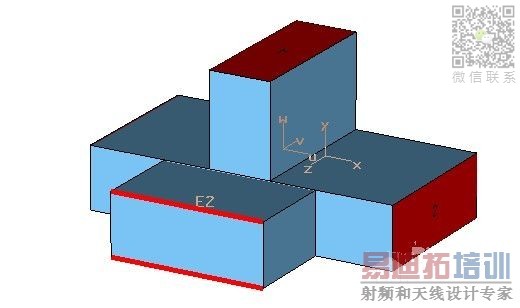

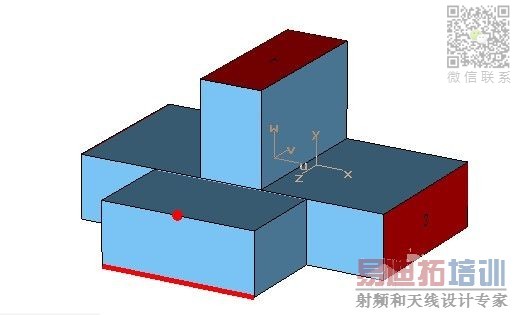

3)这里补充一种方法，常规方法如上面两种方法即可，下面的方法也是可以定义波导端口，这里总结一下，其实这三种方法的本质就是保证选取的点或棱边能共面即可，当然我们选取的部分必须符合我们的求解要求才可以，下面的方法正是利用了这一规则，通过选取一条棱边+一个点或者通过两个平行棱边定义波导端口，端口定义示意图如下所示:
2) 利用选点工具选择至少 3 个端口顶点
3)这里补充一种方法，常规方法如上面两种方法即可，下面的方法也是可以定义波导端口，这里总结一下，其实这三种方法的本质就是保证选取的点或棱边能共面即可，当然我们选取的部分必须符合我们的求解要求才可以，下面的方法正是利用了这一规则，通过选取一条棱边+一个点或者通过两个平行棱边定义波导端口，端口定义示意图如下所示:
觉得好就给我加分吧，那么在说明一下，什么时候需要采取什么样的方式定义呢，有没有一定的规则可循呢，这里简单说明下，对一般的结构，直接选取要定义的面定义端口就可以了，但有些结构面是很难选取的，这个时候就需要点选定义波导端口了，如脊波导馈电的抛物面天线，对于脊波导部分的选取用点选工具可能会更方便，这样可以避免不需要馈电的部分塞选掉。具体问题大家多来讨论，欢迎指正
:14bb:14bb:14bb
老大是管理员都还要加分 呵呵
哈哈，一种肯定，那就回帖支持吧，有问题可以多来交流
老大，想问一下，你这种定义波导端口，第一种和第二种是不一样的，显示出来也是不一样的，他们的结果和意思是一样的嘛?
好资料，TKS！
刚刚使用了，很好的方法
好好好
