CST 2011中如何查看天线的左、右极化情况
录入:edatop.com 点击:
小弟新手,最近在做圆极化天线,在5版中远程列表中直接给出了左右极化的选项,2011中如何查看远程的左、右极化情况?求高手指点!

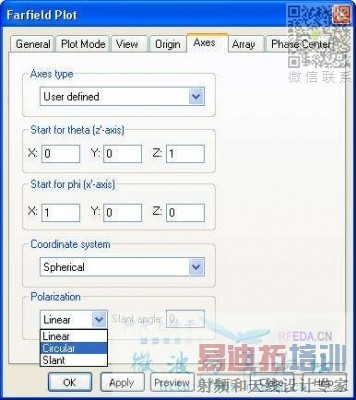

这时显示的是Theta和Phi,在我的CST MWS 2012中,进入Farfield Plot Properties...,在Axes选项卡里的Polarization选“Circular”:
回到3D显示就变为Left和Right:

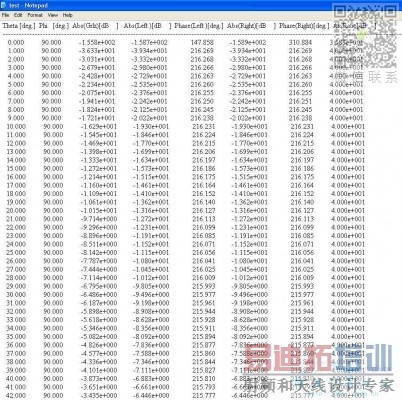

这时导出的数据就是左旋极化和右旋极化了:
每一列的含义小编应该知道了吧。
CST MWS帮助文件《Farfield Plot – Axes》和《Farfield Overview》。
Farfield Plot Properties... -> Axes -> Polarization -> Circular。
懒得再截一遍图了

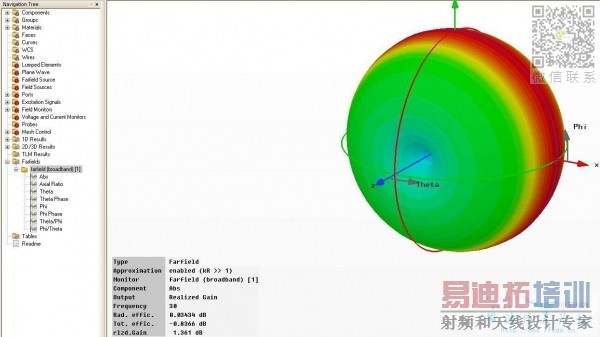

以自带的Dipole为例,默认打开的时候3D显示:
这时显示的是Theta和Phi,在我的CST MWS 2012中,进入Farfield Plot Properties...,在Axes选项卡里的Polarization选“Circular”:
回到3D显示就变为Left和Right:
这时导出的数据就是左旋极化和右旋极化了:
每一列的含义小编应该知道了吧。
CST MWS帮助文件《Farfield Plot – Axes》和《Farfield Overview》。
多谢大侠指点!拜谢.......
帮你处理下
申明:网友回复良莠不齐,仅供参考。如需专业解答,请学习易迪拓培训专家讲授的CST视频培训教程。
