HFSS与CST波导隔离度的问题

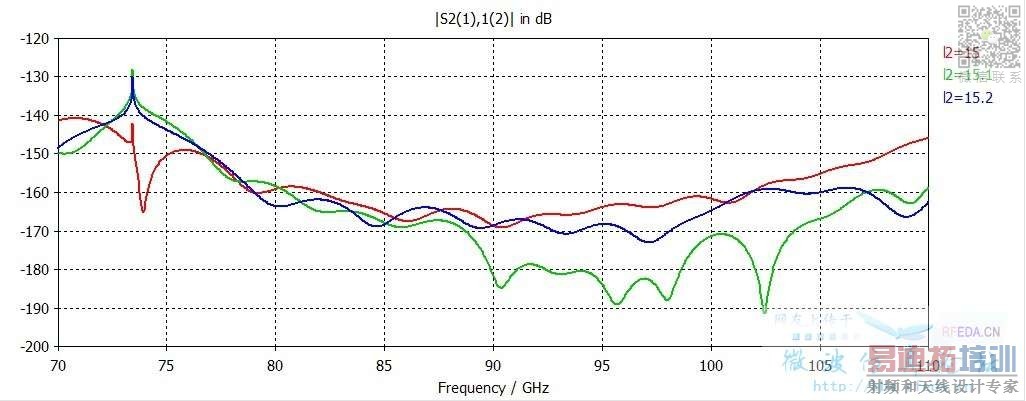

         最近在用HFSS仿真一个OMT，在HFSS中仿真出来的隔离度和理论推导的值有很大的差别，当波导长度变化时，对端口的反射系数影响不大（+-3到5dB左右），但对隔离度的影响很大，如图1所示（主波导长度由17.7mm变化到18.1mm）；按OMT的工作原理，隔离度只与OMT结构中的耦合窗和金属膜片有关，与主波导的长度没有关系，初步推测是仿真软件出的问题；改用CST仿真后，其他参数不变，主波导从17.7变化到18.1的隔离度如图2所示，对比图1和图2，可以看出CST的仿真结果更接近理论推导的结果；
         面对HFSS与CST两个软件仿真波导隔离度出现的很大差距，我请教了实验室里的师兄，他们说HFSS在仿真波导隔离度时，小于-30dB时，结果可能就不准确了，当超过-60dB时，结果可能就会归零；例如-100dB的仿真结果可能会被HFSS显示为-40dB。对于这个问题，我觉得师兄说的和仿真出现的情况十分相似，但是也不能直接肯定就是HFSS出的问题，所以在论坛上发个贴，请教下各位仿真达人们，您们是否注意到这个情况?

模型什么样的?实测是多少?

所以这是个HFSS的问题，是么?

恩，觉得是HFSS的问题，模型就是OMT的膜片耦合窗结构
