CST问题集合（欢迎大家添加、解答）








•


•


•


•


•


•


•


  这个帖子发起已经很久了，现在大家一定还有一些新的有共性的问题，在这里一并归类添加并给出解决方法。（这一楼持续更新，欢迎大家提供你所遇到的问题，能提供解决方法更好！）
  Error Message: Waveguide for port number 2 is too short. The Waveguide must be homogeneous for at least three mesh planes along propagation direction.
  可能原因：连接端口的模型尺寸太短，在三个mesh line之内模型材料不一致。
  参考解决方法：
  1. 加长连接waveguide port部份的模型的尺寸。（常见于Coaxial Structure）
  2. 提高网格密度。对于总网格数已经很高的结构，可以使用local mesh properties，局部提高waveguide port附近传播方向的网格密度。
  参考资料：
  1. CST Help: "Waveguide Port Overview"
  2. 帖子：http://bbs.rfeda.cn/read.php?tid=40668#
  Error Message: Port 1 is inhomogeneously filled within the first 3 mesh cells. Cannot start solver.
  可能原因：网格密度太低或着金属材料之间有重叠。
  参考解决方法：
  1. 提高网格密度。对于总网格数已经很高的结构，可以使用local mesh properties，局部提高waveguide port附近传播方向的网格密度。
  2. 检查端口附近模型结构是否重叠或错位（导入模型），使用local modification或者heal。
  参考资料：
  1. CST Help: "Waveguide Port Overview"
  2. CST Help: "CAD Data Import and Export Overview"
  Error Message: Port number 1 is filled with metal . Maybe the background material is defined as PEC！
  可能原因：背景材料设置错误或着网格密度过低，Port附近Mesh cell被设置为PEC（staircase mode）。
  参考解决方法：
  1. 提高网格密度。对于总网格数已经很高的结构，可以使用local mesh properties，局部提高waveguide port附近传播方向的网格密度。
  2. 检查背景材料设置。尤其是应用了不熟悉的Template。
  参考资料：
  1. CST Help: "Waveguide Port Overview"
  2. CST Help: "Mesh Generation Overview"
  3. 帖子：http://bbs.rfeda.cn/read.php?tid=40198#

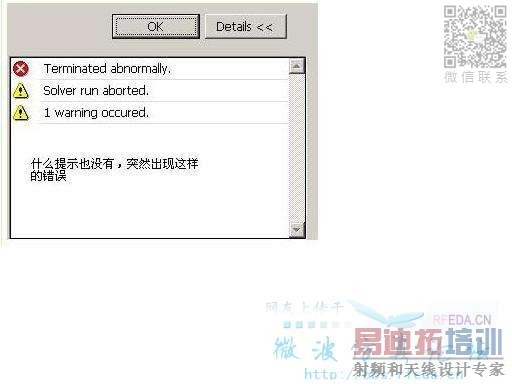

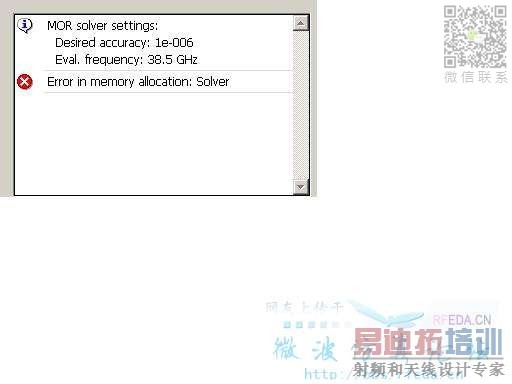

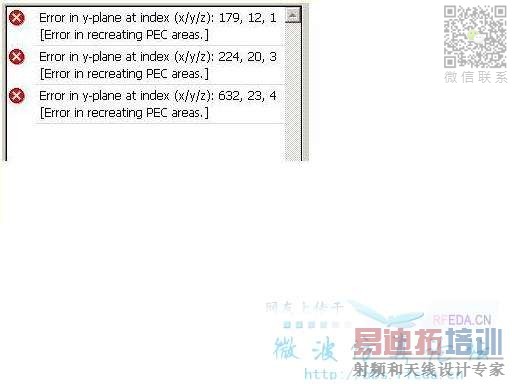

  继续发





•


  就最后一个问题，没得解决。
  其他问题倒是都遇到过，也都有了解决得办法。
  LZ能不能说说最后一个得解决方法?谢谢

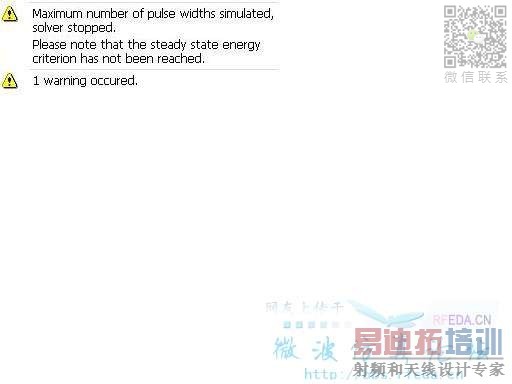

  2楼的兄弟能不能把前边的问题解答说一下，谢谢，最后一个我是降低了一下能量标准

  CST就是经常要出现警告或错误。
  我一般的解决办法就是加密网格，或者降低能量标准。

  请教安装cst 2006b完全版（3.1g，论坛ftp免费下载的）的安装步骤，谢谢。我安装后打开，需要licence文件，接下来该怎么做?谢谢各位！

  最后一个问题，我遇到过。是在仿真含有铁氧体结构的时候。后来，我把饱和磁化强度提高一倍，就没有这问题了。
  不知道你们遇到这个问题也是和铁氧体相关吗?

  不是，仿真腔体也出现了这种问题

  最后一个问题我是在仿真微带天线遇到的,我的是结构有问题,改了就好了

  遇到这个警告，计算结果完全不对。





  没有遇到过，txwz斑竹如果解决了，不要告诉我们一下

  9楼的问题我也遇到过，而且很偶然自己就消除了
  *** Warning ***
  Some PEC material is touching the boundary！ This may lead to inaccurate
  farfield results. Please check your structure.
  顺便问一下这个问题谁遇到过没有呀 ?

  这个问题好像可以这样解决。 ITj0u&H:
  你先把端口删除，在把频率范围设置好。然后再设置端口。 d\aarhD8*
  你试下，看行不行。
  在另外一贴看到的，不过我刚才试了下，好像没法解决。

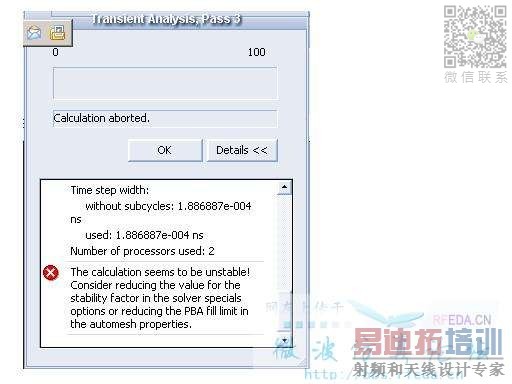

  最后一个是结果不收敛，有可能是谐振了。把仿真的收敛能量级改低一点，或者降低网格试试！

  CST在仿真曲面的时候不好用，经常会出现不稳定的情况，建议用自适应网格加密（比较费时间），看能否得到结果。

  谢谢，希望大家把自己的遇到的问题和解决方案添加上

  有些错误和警告，需把模型截图房上来，有助于问题的解决。

  仿电小天线,方向性系数给出-12dB,郁闷死了
  带宽还算对,就是增益和方向性系数
  还有就是效率经常有大于1的情况
  一般出现提示错误我认为有两种可能,一是在建模时的不小心,模型真的有错,二是网格划分不够精细的问题
  老师也提示我们,其实仿真的东西多少还是与现实有差别的,而且仿出来的东西可能本身就是错误的,还需要认为判断的

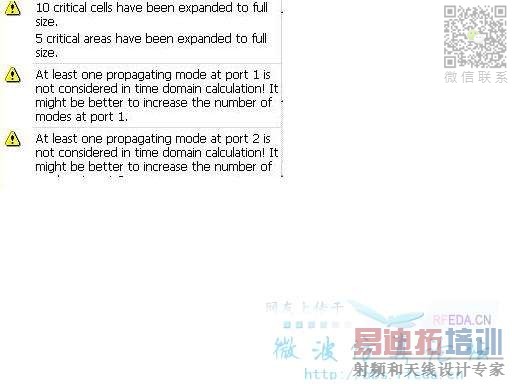

  请问cst如何仿真波导中的高次模，比如lz的半径微扰的园波导内的TE02模－TE01的变换问题阿?请教，谢谢！

  还有，再仿真波导的腔体中出现谐振，调整各个尺寸都无法消除?请教各位办法?

  在设置求解时，在端口模式的数量多设为2以上就可以仿真高次模了

  建议图片加上 数字  比如 图片1， 图片2

  建议图片加上数字 比如图片1，图片2

  弱弱的问下，加密网格和降低能量级怎么弄?就是具体的点哪里?
  加密网格可以一部分加密吗?怎么设啊?

  我想是由于 仿真的面积 太大，可以把频率降低，也可把网格加密

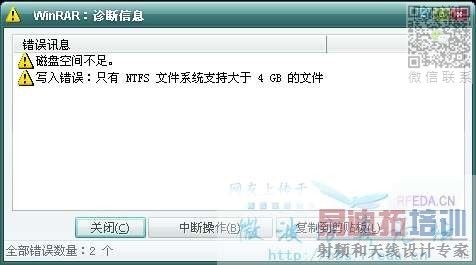

  XP系统最大只能解压缩4G的文件，论坛里下载的CST超过了4G，应该怎么解压缩啊

  XP系统最大只能解压缩4G的文件，论坛里下载的CST超过了4G，应该怎么解压缩啊

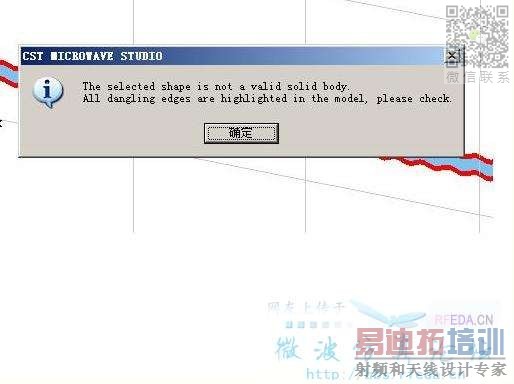

  上个图




  有时候把频率范围改窄也会收到很好的效果，只是仿真时间会稍长一些

  请问cst仿真有耗材料时，损耗角正切在哪儿设置?
