smith圆图怎么分析?请指教

录入:edatop.com     点击:
我想把我的图片传上来让大家看看,怎么黏贴图片后,看不见图片,请指教

作为附件上传。 图片格式会自动识别显示

提醒:附件类型不匹配

那就得换个图片格式了,用画图板把图片打开,另存一下吧。  一般bmp的格式太大,换成jpg,gif的格式会小很多

好了,谢谢.smith圆图怎么分析?请指教


拒绝回答,去看教科书!

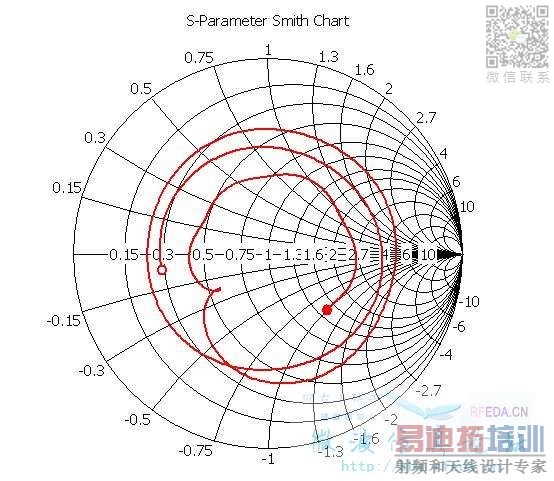

小编挺幽默的。smith圆图在微波技术基础等电磁场专业里面都会有这门功课要学的。smith主要用来考虑阻抗匹配,由于仿真的往往是一个宽频带,而不是点频。因此研究smith如果进行变换能够匹配所仿真的负载。在你的上一帖中,你应该首先弄清楚你仿真的是哪个频段,然后在smith设置所有观察的频段。看你上图的smith阻抗很发散,要想收敛的话,很难啊,阻抗可以大可以小,大的话可以用更大的来阻,小的话可以用更小的来变阻抗,但要考虑实际能否加工。阻抗很发散的话,要想阻抗匹配很困难。这是一个难点啊。

楼上不愧是低调型大牛!

6楼大牛一针见血,smth圆图在大天线用的比较多(比如移动通信的基站天线
一般的匹配流程是先让阻抗在宽带内比较收拢,在什么位置关系不大,然后利用传输线把阻抗拉到实轴,在用阻抗变换就ok了

申明网友回复良莠不齐,仅供参考。如需专业解答,请学习易迪拓培训专家讲授的CST视频培训教程
