关于CST MS工作室建模的问题
你用的哪个版本?
用的 CST 2012

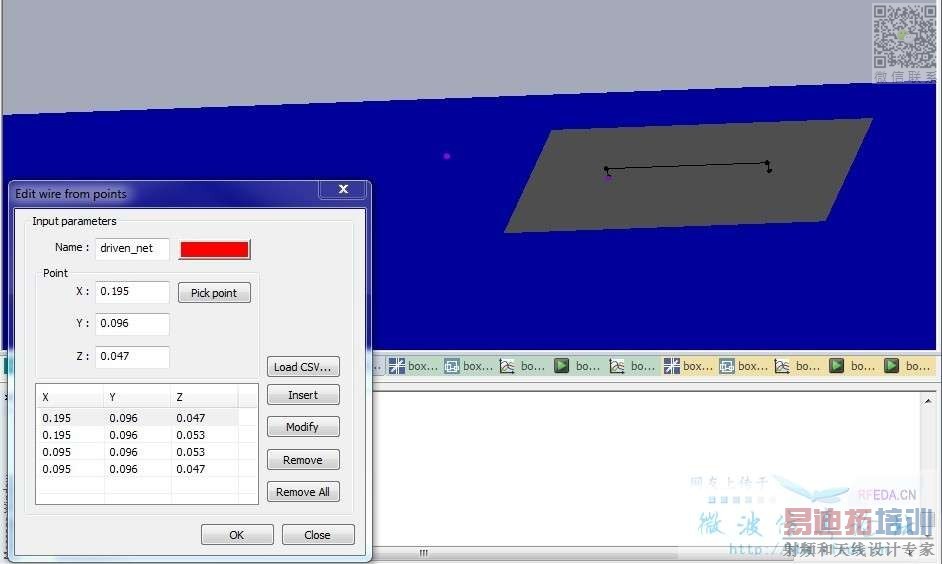

你这个是wire的编辑界面吧,创建wire的界面是这样的

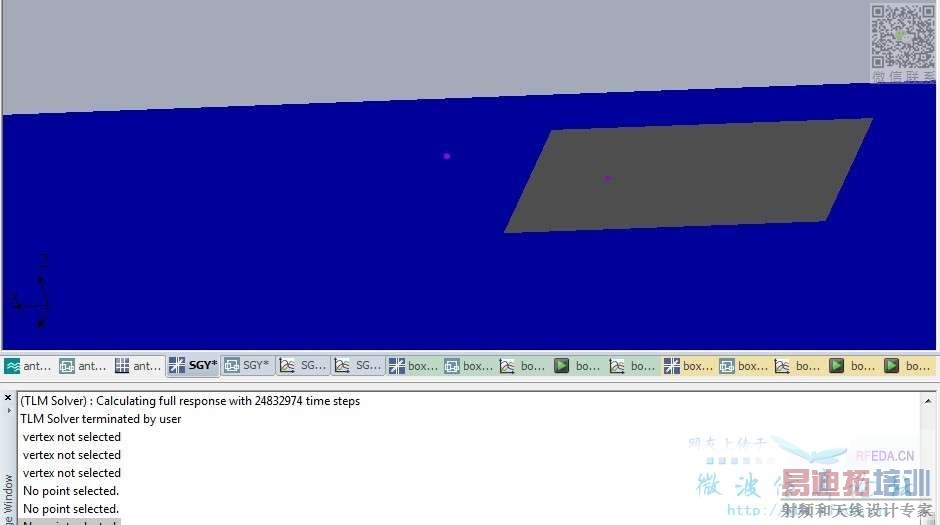

嗯,我那个界面是编辑,创建的时候也是点了create 就不见了。不知道咋了,但是在别人建好的模型上画又可以出现。不知道我这个模型是不是哪里参数设置不一样。
模型传上来看看吧,检查下单位设置对不对,看你的数值那么小,是不是没放大?
好的,我明天去实验室传。我这边是晚上12点了。嘿嘿~谢谢哈~
晕。这是在哪里啊。美国?
大神,问一下模型中的地ground怎么设置啊?是金属材料吗?
哪来的Ground?
那么建模的时候,我想模仿地怎么办呢?
设置电壁或者建立材质为PEC的金属板都可以
在MS中PEC叫lossy=0的金属
原来如此,谢谢!
还有个小疑问,那个PEC材料没有损耗,在变化的磁场环境下应该会产生电流,对线圈仿真也有影响吧,这样和地还是有区别的吧
你想要干嘛吧。没太理解你的意思
我觉得 地应当始终是0电位,可是用了PEC作为地有些差别。

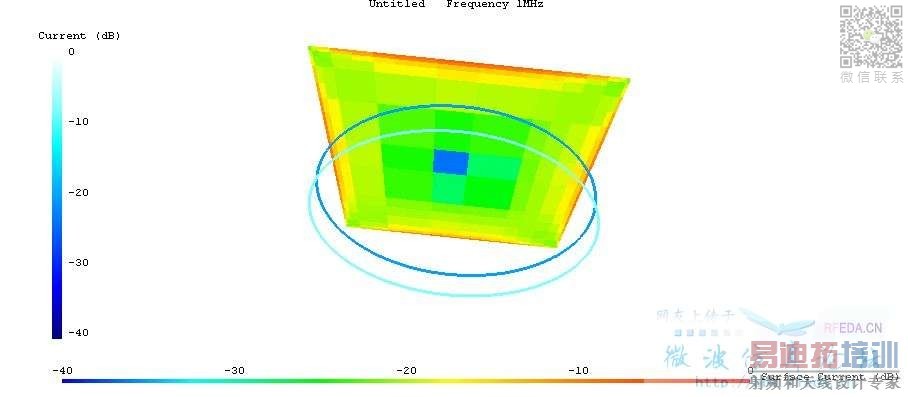

我画了一个pec板作为地,显然还是有电流的
大神,我今天过来好好看了下我的模型,我以前的模型单位都是M,所以看着数字比较小,我今天过来把单位换成了MM,然后把数值增大就可以看到线了。谢谢大神的指导,以后再有不懂的就问你了哈 嗯,我在美国, EMC 小PHD。苦逼。
嘿嘿,在美国还回来求助啊。
嗯。 哈哈 觉得这个论坛上的大牛还是很多滴所以上来问问。 我老板只跟我说要啥。具体怎么搞还是我们搞啊。在国内没用过MS工作室。对了,对于这个radiated emission的模型, 那个默认的加1V/1A的 激励是 什么样的啊, 如果我想加一个冲击电流做激励是怎么设置啊。 还有cable终端 我想做成短路线,或者接个负载是怎么操作啊。 感觉论坛上关于MS的 比较少。嘿嘿

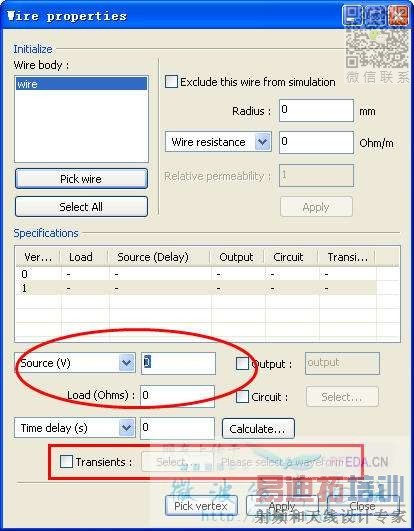

看图吧,在圆圈里面可以设置1V啊,1A和内阻之类的
勾选红色框里面的transients,可以在select里面设置时域脉冲
