CST数据导出问题，急求
录入：edatop.com 点击：

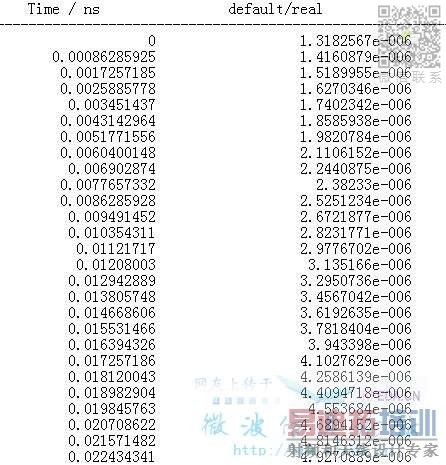

我用CST建立了一个超宽带天线模型，用远场探针得到远场电场信号波形，激励信号为高斯脉冲，现在想对信号进行编程处理，求两个信号的相关系数，导出信号时，时间坐标是随机的，请问怎么设置成固定步长，例如0.01ns，0.02ns...... 还是CST不支持固定步长的数据输出。怎么找都找不到答案，求高手帮忙！万分感谢！下面是输出信号数据的TXT截图。
首先，时间并不是随抽取的，每个间隔都是相同的，为你仿真过程中的最小时间步长
试验了下，可以实现
使用后处理功能来实现，首先将1D结构load到后处理中，然后对1D结果进行重新抽样，如果信号持续时间为10ns，抽样个数为1001个，然后再导出就可以了
注：导出来的数据还有可能间隔不是0.01，这个时候需要检查
1、信号持续时间，是否准确，这个在直接导出的数据中就可以看出来，如果最后一个时间是9.999ns，那就在最后添加一行10，0
2、上述如果没有问题，但数据导出仍不是0.01，将抽样个数改为1000尝试一下
如果还有问题，就把你的数据文件*.txt传上来，我帮你试试
太谢谢了，我试试看，不懂的再请教你。

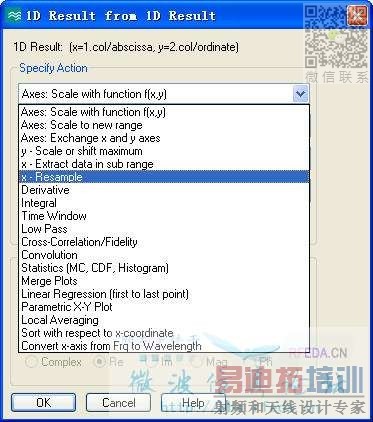

你好，你说的导入到后处理中，怎么对1D结果进行重新抽样啊，这个试了半天也没找到方法。
导出数据的时候没有弹出设置步长的窗口么?
没有的

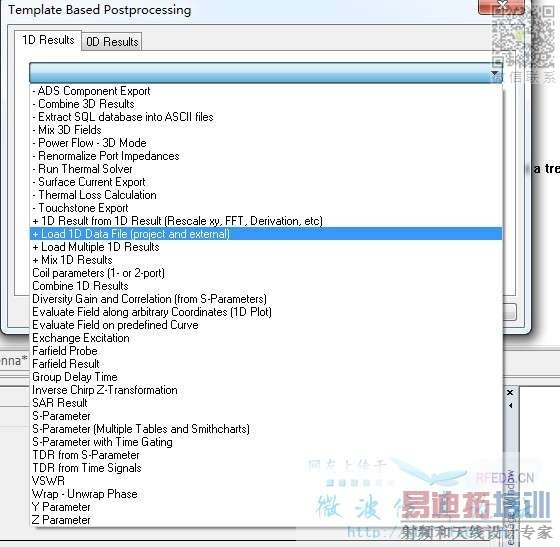

这里

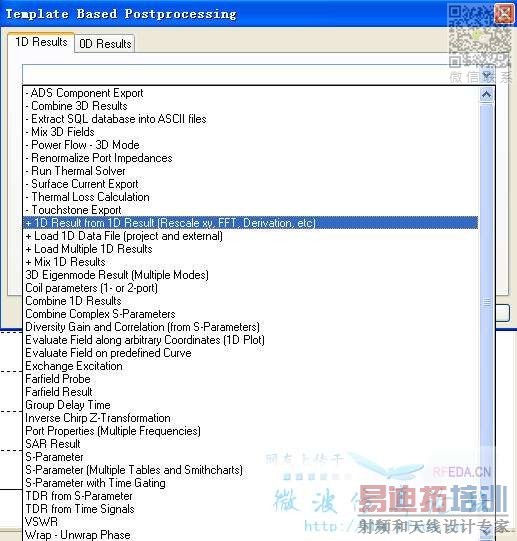

我这个是CST2010，导入1D结果后就是这样
找不着resample的命令窗口。
找着啦，哈哈，谢谢哈！

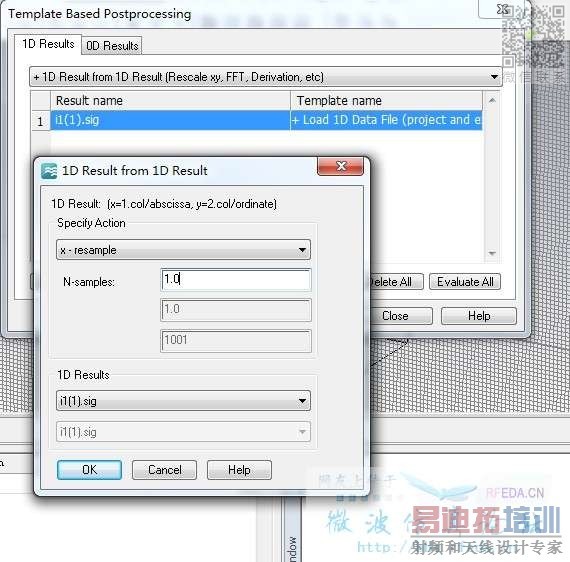

进入resample，按你说的设置步长数量，可是好像无法点击，还有那个N-sample 的数值是什么意思。
跟步长设置是什么关系呢。
这里能看到
那里无法点击?N-sample就是抽样的点数
学习了，大师！
哇，挺好的这样。大家学到不少东西啊，谢谢了
放置探针是设置过Setsampling，帮助文件里用的是（64.0），感觉这里的单位难道是GHz所以左边那一列看起来比较不规则
我刚刚的回复呢！
探针还有采样点设置?
这个应该和频率单位没关系而与仿真时间步长相关
mark下，感觉很有用
原始的增加Tstep，在求解器中设置；后处理的应该是插值处理的结果
