CST MS "Unable to build S-matrix for block "MSSCHEM1"这是为什么?

录入:edatop.com     点击:
CST MS当中建好模型后,插入了两个Port,在电路模型界面上进行电路仿真时显示Unable to build S-matrix for block "MSSCHEM1"

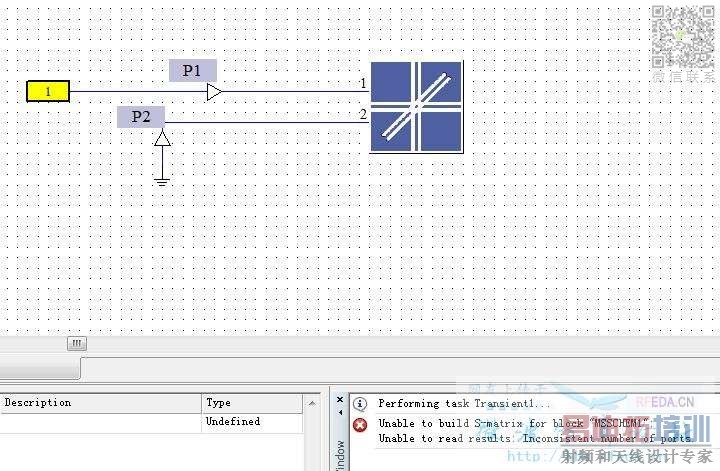

电路和错误如下图


   之前的模型修改过端口号。我重新画了一个一样的模型,仿真时错误显示不能接受模型框架。

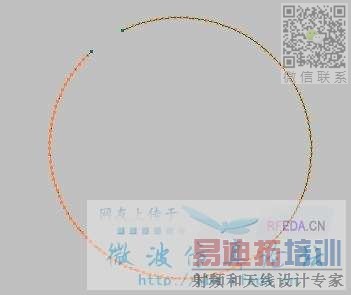

附:模型是一个不完整的wire



  • 电路模型和发帖的一样

    MS和DS目前还不能协同仿真吧,你要仿真什么呢?还必须用DS?

    我想把电容串上去,所以在DS中搭电路。

    串电容,直接在MS里面加不就行了

    麻烦细说一下,是自己画一个平板电容吗?还有我一直不理解那个circuits小图标是做什么的?谢谢啦!

    那个circuits图标就是用来建立电路的
    这个电路包括电阻,电感和电容,在一个circuits中可以包含多个器件,而这些器件之间的关系是通过node来控制的
    比如R,node 为1、2,那么就表示R是一个连接在1、2之间的电阻
    通过这种方法可以设置很复杂的电路,比如多个电阻电容电感的串并联
    最后要把circuits联入模型,只能连接在wire的端点上,连接的时候选择circuits的node,就像印制板上焊接器件一样

    原来如此,我试了一下,果然好用。感觉这是不是就是场路结合仿真呢?

    场路与仿真的结合 这个想法不错


    严格意义上来说,不算
    只是一个器件,真的场路协同仿真,就要把电容建成两个平板,电阻建成特殊材料,电感建成线圈

    原来是场路结合是这样,谢谢大神指点!
