请问CST中能否实现hfss中的这种功能
录入：edatop.com 点击：
CST中有时域求解器，用一次就可以把所有很宽的一个频带参数求出来，比HFSS方便，当然可以把你说的这个做的更好。
你这个图是啥意思
就是参数扫描啊
当然可以 CST

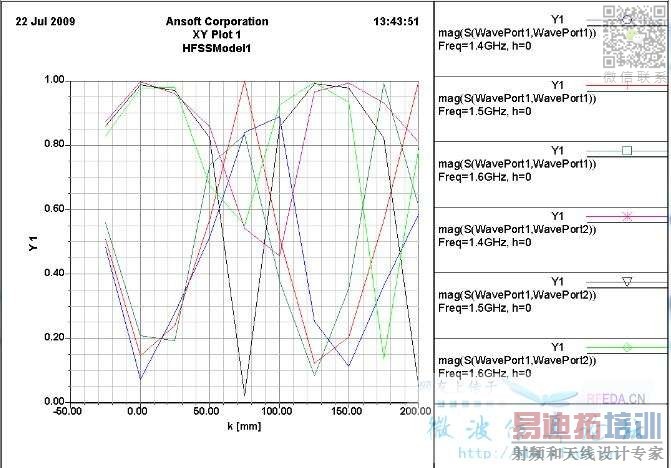

图中给出的是，确定频率如1.4GHz下，参量k在一定范围内变化时，反射系数或者传输系数的变化。
会使用瞬态仿真中设定扫描频率范围，观察一些变量样值的s参量曲线图。但是请仔细观察曲线的右侧，我们现在是想观察设定变量的变化范围，然后取一些频率的样值，看其s参量曲线。
参数扫描可以实现，不过得到的是单条曲线，想要放在一起，就只能复制到一起了

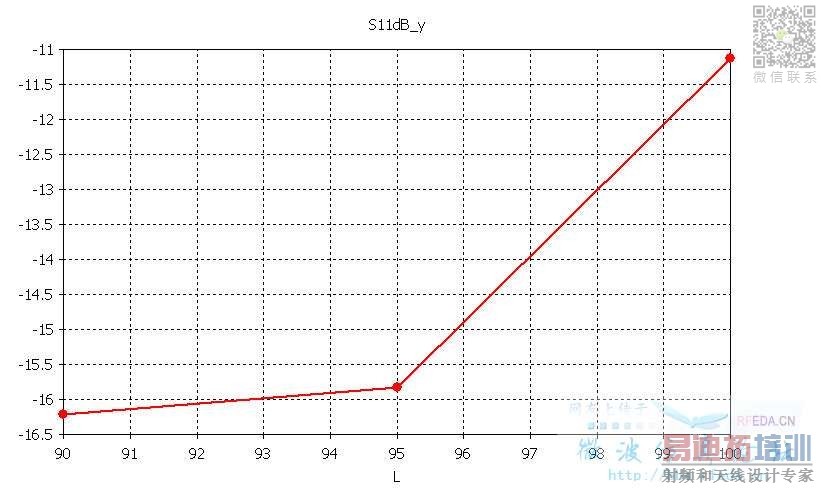

又见大牛，我现在的问题是怎样将横坐标改为变量而不是频率。
你用的那个版本?
用的是2010版本
参数扫描会的吧?

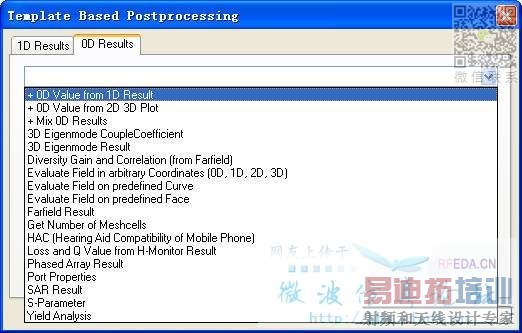

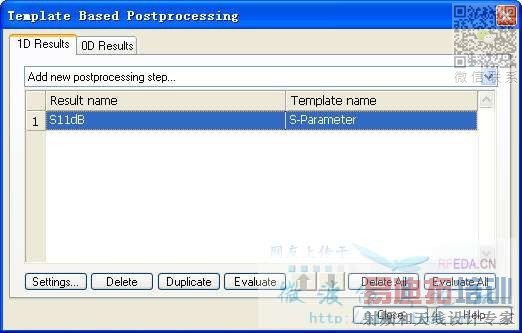

在参数扫描的界面添加仿真目标，选择后处理模板
可以得到想要的结果
还是谢谢，我已经找到了。怎么将曲线放到一张图里呢?
解决了，谢谢。
