使用CST EMS仿真线圈，有个疑问
录入：edatop.com 点击：
我在同样的截面积下，画两个1匝的线圈和画1个2匝的线圈为什么仿真出来的场不一样呢?
设置都一样的，都是使用的自适应网格

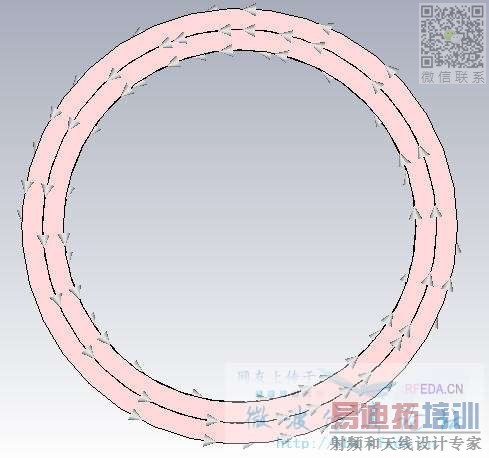

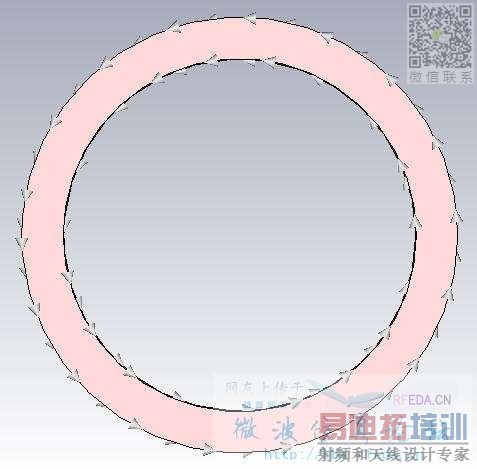

如下图两个线圈
设置都一样的，都是使用的自适应网格
如下图两个线圈
不懂EMS，友情帮顶，飘走……
看下MESH,如果MESH不一样当然结果不一样
mesh肯定是不一样的，因为两个线圈的话中间还有个边界，划分网格不会跨过网格的，网格划分不同引起的误差我觉得是可以忽略的
我只是想知道有没有本质的区别
小编定义的是涡流线圈吗?结果应该没有本质的差别。涡流线圈就相当于一个螺线管，第一个图是大螺线管套小螺线管，第二个图直接是一个粗的大螺线管，场肯定不一样，但是本质没什么区别。
你的意思是场肯定不一样是由网格不一样带来的么?
我觉得二者的电流分布还是有差异的，第一个图整体结构的电流就不是均匀的。网格不一样是肯定的
恩，有道理，我再研究下
是仿真了个什么?场?感应电流?
主要是仿真场
