弱弱的问一下“cst中的输入阻抗怎么看？”

我的模型结构是一个巴伦连接连接一个天线，巴伦端是波端口馈电，我看到的只有两个阻抗值，一个是line impedance和smith原图中的一个值，它们两个是相同的，我知道line impedance是端口的特性阻抗，但是我想知道端口的输入阻抗应该怎么看啊，是不是要通过S11和特性阻抗来计算啊?

smith圆图                 里面可以看

我看到smith原图中也有一个阻抗值，但是它的大小和line impedance相同的啊，说明它也是端口特性阻抗而不是输入阻抗啊...

左右两边3W，上下W

用S11后处理计算?或者直接使用Z11后处理模版?

“用S11后处理计算?或者直接使用Z11后处理模版?”这两个问号意思是?
呵呵，我看到smith chart里有条阻抗随频率变化的线，我觉得应该是输入阻抗随频率的变化，不知道小编是否同意?
我觉得Z11只有在仿真天线时才是端口的输入阻抗吧，如果仿真多端口结构就不是输入阻抗了...
S11=(ZIN-Z0)/(ZIN+Z0),Zin指输入阻抗，Z0指line impedance，再通过S11的复数值来计算出输入阻抗！对吧?
嘿嘿，我自己来解答一下子...刚才用S11=(ZIN-Z0)/(ZIN+Z0)通过S11和Z0验证了一下zin，发现的确和smith chart里相应频点的阻抗是相等的，所以我认为看smith chart就可以直接得出各个频点的输入阻抗了！回答完毕，欢迎大家讨论...

我没有这么计算过，所以只是猜想，不确定。

那你一般怎么看输入阻抗啊?

我还真的从来没有用CST MWS计算过输入阻抗，我所做过的仿真直接看S11的指标就够了。

嘿嘿，这问题就又回到了关于CST中S11是怎么计算的问题上来了，我现在理解为在加波端口的情况下S11应该是端口阻抗与输入阻抗之间的匹配情况，那么如果你的端口阻抗与实际情况下你要接的源或者负载的阻抗有差距的话，那么这个S11好坏就没有意义了 啊

看来你没有理解我在QQ上的回复……
波导端口在开始计算之前会先计算端口模式，通过端口处电磁场分布自适应调整端口的属性。因此，波导端口本身不需要设置端口阻抗，它会自动匹配所连接的传输线结构。
S参数本身是一个比率，是针对一个标准阻抗值计算出来的。默认情况这个阻抗值就是50欧姆，通过波导端口计算得到的S参数默认会重新归一化到50欧姆标准阻抗的情况。如果你的传输线的阻抗并不是50欧姆，在Transient Solver Parameter里面"Normalize to fixed impedance"设置你需要的标准阻抗值。

CST里面Smith圆图里面的中心点阻抗是波导端口自适应看到的特征阻抗

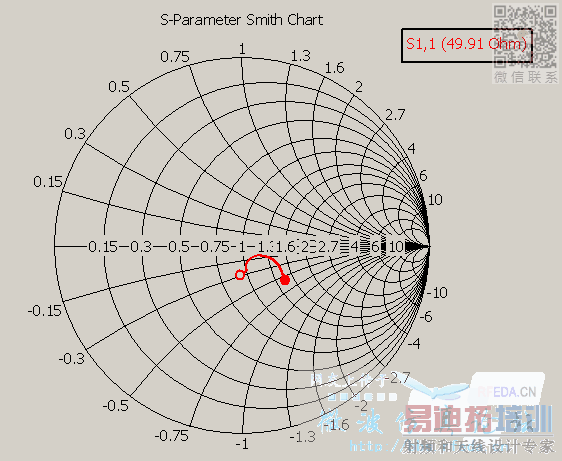

这是我算的一个二端口的结构的一端口的smith圆图，这个端口是加的波端口...从这幅图上可以直接读出该波端口的特性阻抗是49.91欧姆，你说的 “CST里面Smith圆图里面的中心点阻抗是波导端口自适应看到的特征阻抗 ”中心点是指?还有就是，这个图是根据49.91这个值来画的，而那个线应该是输入阻抗随着频率的变化的线，所以我认为cst中的smith圆图是按照端口特性阻抗来归一化的，并不是默认的50欧姆来归一化的...

我从上面的smith圆图来看的话，我觉得s参数不是归一化到默认的50欧姆，而是按照端口阻抗来归一化的，我理解的归一化就是是通过S11=(ZIN-Z0)/(ZIN+Z0)来计算的...你的意思是cst中先算出s11再用Z0来归一化出smith圆图，那我想问一下ZIN是怎么计算出来的呢?
还有一个问题是“在Transient Solver Parameter里面"Normalize to fixed impedance"设置你需要的标准阻抗值。”我试过，比如我仿真二端口器件，只有选择all port时才能设置这个值，也就是说当我仿真的二端口器件两个端口阻抗不同时，怎么设置这个值呢?

对的   按图上49.11来看的

那输入阻抗就是用这个值然后利用smith原图反归一化咯?

是的    应该是这样的

看smith圆图吧，我觉得那个图啥都有了。

恩，谢谢哈，直接可以读出来...
主要是一直对于cst中s参数以及输入阻抗是怎么算出来的比较纠结...
如果我已知一个天线的结构，但是我要求出它的输入阻抗，如果加离散端口的话就是不断的看S11不断的调整离散端口的值就可以得到它的阻抗了吧,但是如果加波端口的话，在不能直接加到端口的情况下就只有用同轴结构或者其它结构来馈电咯，比如说单极子天线，那么这样的话我们就只能知道同轴端口的输入阻抗，而不能直接读出天线的阻抗了，是不是只有计算才可以知道啊?

S11=(ZIN-Z0)/(ZIN+Z0),这样子写是不准确的。应该把S11改称T11，也即反射系数的定义。S参数的定义一定要从输入波以及反射波的比值着手，否则容易出错。从史密斯图上可以度出各频率点的阻值，这里可以忽略归一化的问题。也可以比较同一频率点在不同归一化时，阻抗应该是不变的。注意这里S参数是会变得。总的来说Z参数的值是不会变化的，而S参数的值是依赖于归一化阻抗值的。
如果是双端口器件，各个端口器件可以使用不同的归一化阻抗。取决于应用，通常来说，归一化阻抗是各端口传输线的特性阻抗/或波阻抗。比方说微带线的特性阻抗，以及矩形波导波阻抗。如果是前者，一般以中心频率下的值为归一化阻抗，后者因为随着频率有较大变化，各个频率的下的值需要单独计算，在CST MWS里面，使用（var. ref. imp.）作标注。
CST仿真应该是得到S参数先。其他的可以根据S参数得来。可以参阅教科书。

“S11=(ZIN-Z0)/(ZIN+Z0),这样子写是不准确的。应该把S11改称T11，也即反射系数的定义。S参数的定义一定要从输入波以及反射波的比值着手，否则容易出错。”不是很明白这里的不准确是指?从定义上来说，反射系数是指的端口反射波与入射波之比，而这个公式也是通过定义推出来的吧...
“如果是双端口器件，各个端口器件可以使用不同的归一化阻抗”我想问一下，正如你说的，在默认情况下，它是按照端口的特性阻抗来归一化的，但是我如果想按其它阻抗来归一化可以吗?（也就是两个端口同时设为不同的归一化阻抗，可以吗?）
cst计算二端口器件的一端口的s11参数，要默认二端口没有反射，也相当于在二端口接了一个与二端口特性阻抗相同的负载，可以这样理解吗?

学习了，谢谢

可以设置的。

学习一个

正好想学习下
