请问大牛们，The calculation domain is completely filled by PEC.

The calculation domain is completely filled by PEC. Please check backgound material settings and layer properties. 不知道哪出问题啦。

不是让你检查背景材料设置了么……

背景材料全是金属.问题最有可能出在 用仿真腔体的设置，来仿真天线

请问如何设置仿真天线的背景材料?

Solve -> Background Material...

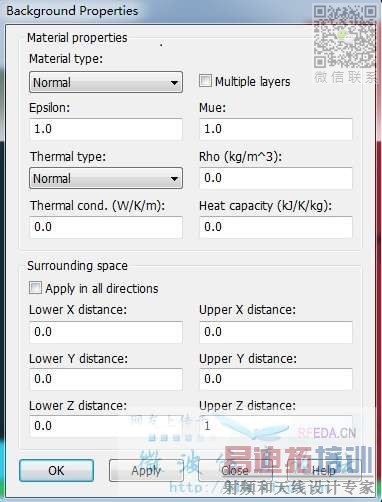

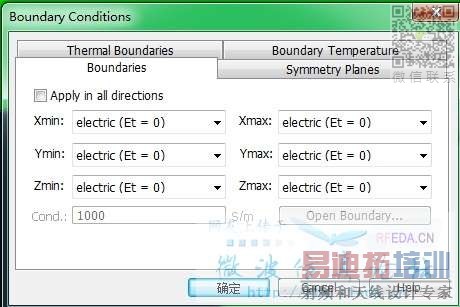

如果想仿真微带线的近场辐射，背景材料和边界条件这样设置可以吗?

边界条件改为open add sapce吧

谢谢回答，
请问open 、open add space 和 Et=0 分别对应什么样的实际情况?

open 吸收边界
open add space 一定的自由空间+吸收边界
Et=0  理想电壁，就是电导体

背景材料怎么表述的，主要就是看介电常数之类。你根据要求设置各种参数就行了吧

要弄明白各种边界的话最好看下算法的东西，只是工程用的话按CST给的模板来吧。

原来是这样，谢谢……
现在我参考了别人的例子，仿真一个含有接地层的微带线，
1.他将边界条件都设置成了理想磁壁，仿真之后的结果跟论文上的差不多了，
2.然后我又根据您的建议，将上边界改成了open add space，再按自己的理解，将下边界（与接地板相连的）设为理想电壁，其他边界设为理想磁壁，得出的仿真结果也没有太大差别……
请问这是不是说明两种边界的设置都没有问题?还是只有其中一种的设置是正确的?
