用CST得到频域波形,请问怎么设置能直接得到时域波形?

录入:edatop.com     点击:
用CST仿真得到 频域波形,请问怎么设置能直接得到 时域波形?
或者有没有什么方法可以实现变换?
麻烦知道的指导下!谢谢了!

使用后处理中的傅立叶反变换来实现

能再具体一点吗?初学者不知道在哪设置。麻烦了!

你能把问题描述的具体一点么?

我现在得到一个感应电压的频域波形图,怎么在CST中将它变换成时域的图形?具体步骤怎么走?

我现在得到一个感应电压的 频域波形图,怎么在CST中将它变换成 时域的图形?具体步骤怎么走?具体菜单在哪?能发个截图就更好了?
或者说后处理中的傅里叶反变换在哪?具体怎么操作?
谢谢!

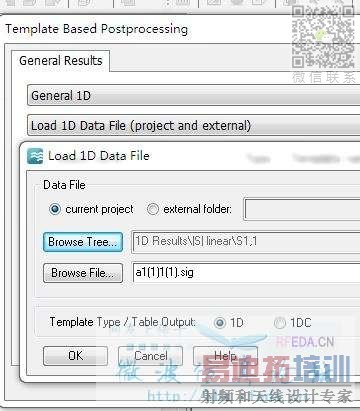

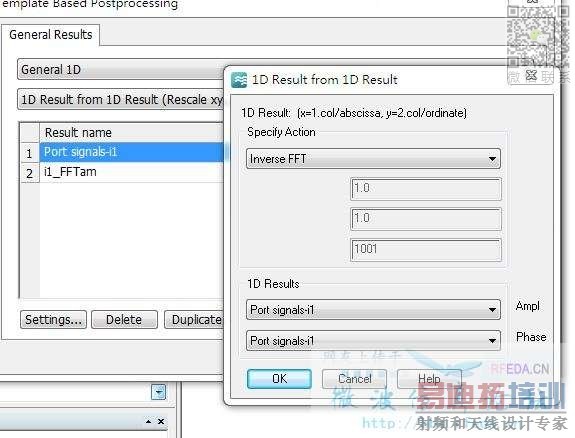

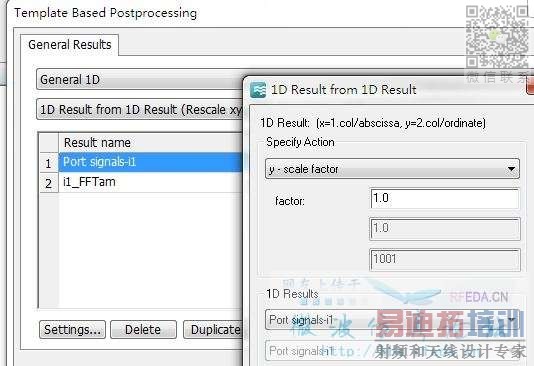

只会由时域到频域的变换,反变换也是可逆的过程吧,result-temple based postprocessing- 1D -load 1D  选择求得的频域结果,加载进去-evalute- 1D result..... 进行相应的反变换。建议以后多看看帮助文档。




  • 谢谢帮助!
