CST MS当中怎样pick vertix?

录入:edatop.com     点击:

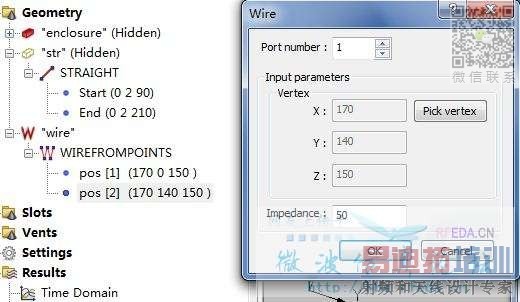

在MS中点击ports,然后create->wire,输入点坐标怎么是灰色的改不了?pick vertix怎么用啊?刚刚接触,不理解,好蛋疼!

我是在学习help中的examples->cst MS examples->workflow的例子, 不知道port中wire(170,140,150)是怎么设置的

就是点一下pick vertix,然后点一下wire的那个点,就行了

这个我试过了,还是没用。不知那边出了问题。我不太清楚Ports和excitation有什么用?有时候好像没有ports也可以仿真


vertex吧。
ports的操作是建立在已经建好的wire的基础上的,所以wire定了,则点坐标就灰了,如果port不是沿着你不想要的wire,那就建立一个你想让port沿着的wire,然后再create port。
port和excitation的区别就是excitation可以任意的去设置激励源,而port则是一个归一化的激励源。

谢谢指导!

问题解决了,万分感谢!
