CST2012和CST2011关于电源完整性仿真结果的差异比较

录入:edatop.com     点击:
本案例采用一键PI仿真,分别用CST2011和CST2012对同一个电源网络进行了仿真,结果差异很大,不知道该相信哪个版本了,望感兴趣的朋友一起仿真讨论一下。谢谢。以下是仿真截图:

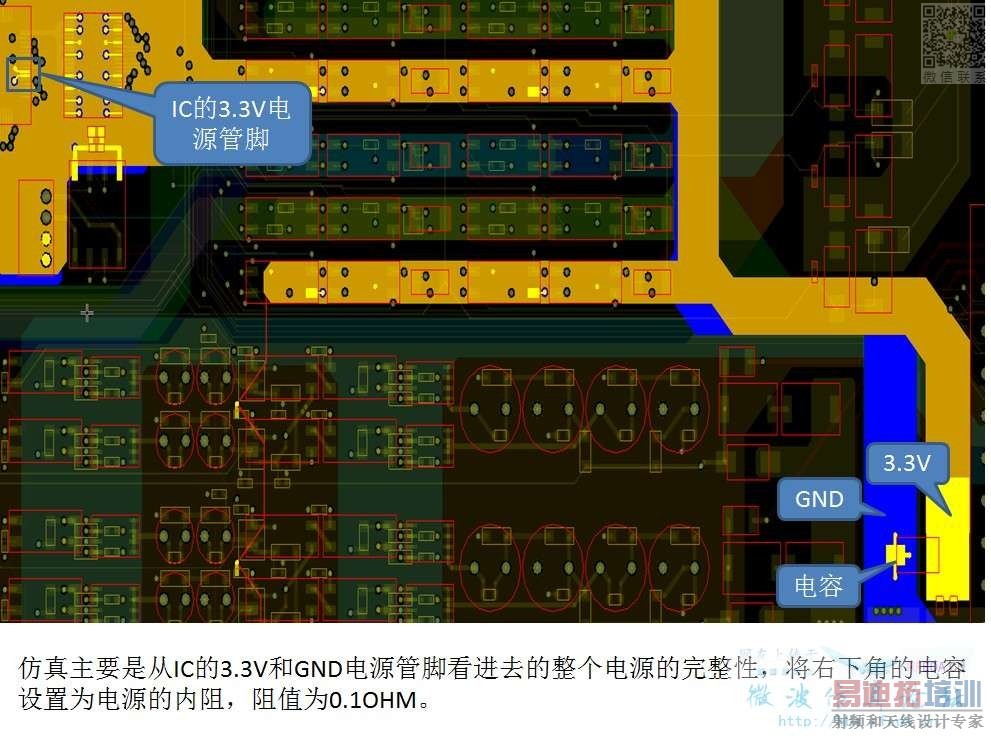

仿真电路图:

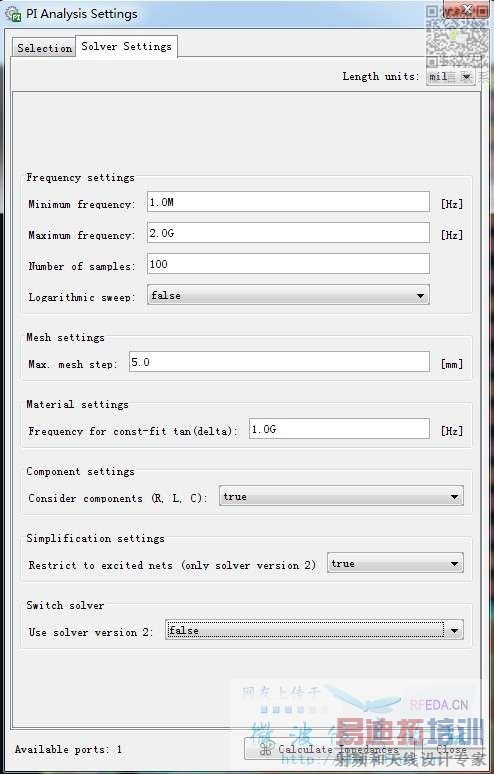

cst2012中一键PI的仿真设置:



CSt2012中一键PI的仿真结果:



CSt2011中一键PI的仿真设置:



CST2011中一键PI的仿真结果:


CST2012和CST0211仿真结果比较


感觉每个版本都有差别

感觉这个差异太大了吧?差异这样大感觉仿真就失去参考价值了

改变一下设置试试?

不同的设置仿真我也试了一下,仿真结果还是有挺大的差异的。

都没人做过CST2012和CST2011仿真关于电源完整性的差异吗?

没有…………

我做的线缆仿真分析 感觉cst2011 sp7失真太严重,远没有没升级前靠谱,我用cst2012验证过,仿真场强在可以容忍的范围,但是在路里的电流和电压cst 2011 sp7很扯淡
